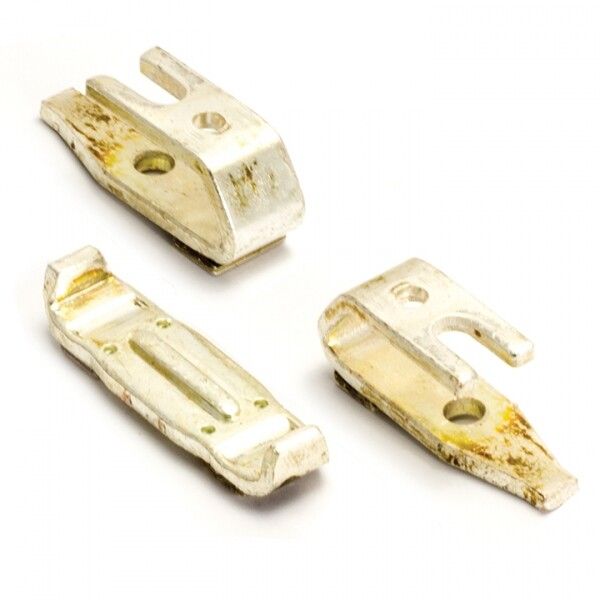

Комплект силовых контактов КТЭ 400 EKF | ctr-k-21

Комплект силовых контактов КТЭ 400 от EKF - запасная часть для ремонта контакторов серии PROxima. Предназначен для быстрой замены износившихся контактных групп без замены всего устройства, что снижает простои оборудования.

Назначение и область применения

Комплект силовых контактов КТЭ 400 используется исключительно для восстановления работоспособности контакторов серии КТЭ при выходе из строя силовых контактов. Применяется в системах автоматизации, на промышленном оборудовании - например, в пускателях двигателей, конвейерах, насосных станциях и тепловых щитах. Не является самостоятельным устройством - устанавливается только внутрь уже существующих контакторов КТЭ.

Технические характеристики

• Тип изделия: Комплект силовых контактов КТЭ - набор металлических контактов с держателями, предназначенный для замены в контакторах;
• Способ монтажа: Втычной - комплект вставляется в гнездо контактора без инструментов, фиксируется механически;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен, требует установки внутри закрытой аппаратуры;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможна эксплуатация при температуре от −40 C до +40 C и относительной влажности до 95% при отсутствии конденсата;
• Гарантийный срок: 84 месяца - соответствует требованиям к долговечности компонентов промышленного уровня.

Совместимость и монтаж

Комплект силовых контактов КТЭ 400 совместим только с контакторами серии КТЭ, выпущенными EKF. Не подходит для контакторов других брендов или модификаций (например, КТЭ-25, КТЭ-630). Для установки необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Извлечь старый комплект контактов, потянув его прямо из корпуса контактора;
• Вставить новый комплект до характерного щелчка - он должен фиксироваться без усилий;
• Проверить надёжность соединений и провести тестовый запуск.

Не допускается использование инструментов для вдавливания - это повредит контакты и корпус.

Безопасность и стандарты

Комплект силовых контактов КТЭ 400 соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Произведён в соответствии с сертифицированной системой качества EKF. Материалы контактов - медные сплавы с серебряным покрытием, обеспечивающие устойчивость к дуговому износу и высокую коммутационную способность.

Преимущества

• Замена только контактов вместо целого контактора - экономия до 70% стоимости ремонта;
• Монтаж без инструментов - позволяет выполнять ремонт даже на объектах без специнструмента;
• Высокая цикличность переключений - сохраняет рабочие параметры оригинального контактора;
• Совпадение с заводскими параметрами - гарантирует стабильную работу после замены.

Ограничения применения

• Не применяется вне контакторов КТЭ - не работает как автономный выключатель или реле;
• Не подходит для сред с повышенной запылённостью, влагой или химическими парами - степень защиты IP20 не обеспечивает герметичность;
• Запрещено использовать при напряжении выше 690 В переменного тока или токе свыше 400 А - превышение параметров вызывает оплавление контактов;
• Не рекомендован для частых пусков более 120 раз/час - риск перегрева и преждевременного износа.

Примеры использования

• Ремонт пускателя двигателя насосной станции на водоканале - замена контактов после 150 тыс. циклов;
• Обслуживание конвейерной линии на пищевом заводе - оперативная замена при срабатывании тепловой защиты;
• Аварийный ремонт в распределительном щите на складском комплексе - восстановление работы без замены всего контактора.

Практические советы

• Перед заказом проверьте номер модели контактора - на корпусе должна быть маркировка “КТЭ” и номинальный ток 400 А;
• Храните комплект в сухом месте - влага может окислить поверхности контактов;
• При замене осмотрите пружины и держатели - если они деформированы, лучше заменить весь контактор;
• После установки протестируйте нагрузку на 10–15% ниже номинала - так выявится плохой контакт;
• Комплект КТЭ 400 от EKF (арт. ctr-k-21) можно заказывать в запас - он имеет длительный срок годности и часто востребован в сервисе.
