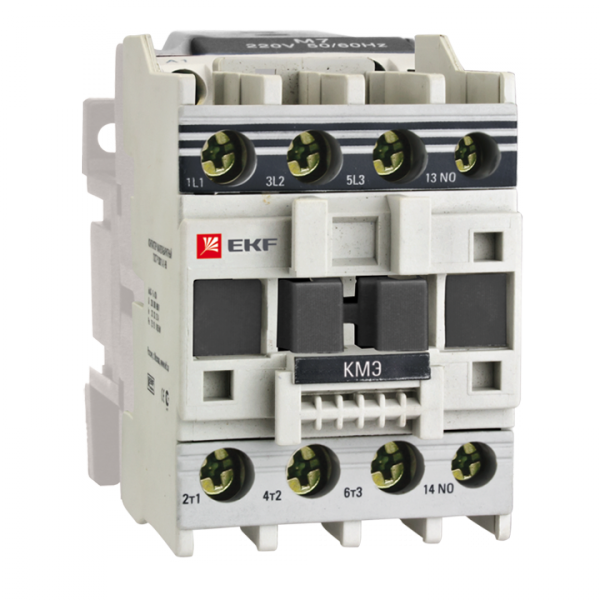

Контактор малогабаритный КМЭ 18А 380В 1NO EKF PROxima | ctr-s-18-380

Контактор малогабаритный КМЭ 18А 380В 1НО от EKF серии PROxima предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 7,5 кВт. Устройство компактно, монтируется на плату, подходит для автоматических систем управления с частыми циклами включения.

Назначение и область применения

Контактор малогабаритный КМЭ 18А 380В 1НО используется для коммутации силовых цепей переменного тока в системах автоматизации. Применяется в пускателях электродвигателей, конвейерах, насосах, вентиляторах и другом оборудовании, где требуется частое включение/выключение без механического воздействия.

Подходит для установки в щитах управления, панелях автоматики и модульных системах. Может использоваться как часть реверсивной схемы - в паре с другим таким же контактором и блокировкой.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальный ток: 18 А
• Напряжение катушки управления: 380 В
• Количество силовых полюсов: 3
• Количество нормально-замкнутых (НО) контактов: 1 вспомогательный контакт
• Количество замыкающих главных контактов: 3
• Номинальная мощность управляемого двигателя: 7,5 кВт
• Исполнение: нереверсивное
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Максимальное сечение кабеля: 25 мм2
• Диапазон рабочих температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью
• Срок службы контактов: более миллиона циклов
• Материал контактов: серебросодержащий сплав - устойчив к окислению и дуговому износу
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 18А 380В 1НО монтируется на печатную плату. Подключение проводов осуществляется через винтовые зажимы. Диаметр отверстий под болты соответствует стандартным габаритам для монтажа на DIN-рейку или плату.

Катушка управления фиксирована на 380 В и не является сменной. Для других напряжений необходимо выбирать другие модели из серии PROxima.

На корпусе предусмотрены контактные площадки для установки дополнительных вспомогательных контактов и приставок выдержки времени - это позволяет расширить функционал без изменения основной схемы.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность и надёжность аппаратов управления электродвигателями. Серебряные контакты снижают риск нагрева и возгорания при высоких токах. Отсутствие встроенной тепловой защиты требует обязательного применения внешних устройств защиты от перегрузки (например, теплового реле).

Преимущества

• Высокая долговечность контактов - до миллиона операций
• Устойчивость к окислению благодаря серебряному покрытию
• Компактные размеры - удобен для плотной компоновки в шкафах
• Возможность расширения функционала через дополнительные модули
• Надёжное винтовое подключение - исключает случайное ослабление
• Долгий гарантийный срок - 7 лет

Ограничения применения

• Не имеет встроенной защиты от перегрузки - обязательно использовать внешнее тепловое реле
• IP20 - нельзя применять во влажных, запылённых или открытых местах
• Катушка управления только на 380 В - не совместима с сетью 220 В или постоянным током
• Нереверсивное исполнение - для реверса нужна пара контакторов с механической блокировкой
• Не предназначена для частого включения/отключения свыше 120 циклов в час - может снизиться срок службы

Примеры использования

• Управление трёхфазными асинхронными двигателями в станках ЧПУ
• Автоматический пуск насосов в системах водоснабжения
• Контроль вентиляторов в HVAC-системах
• Формирование реверсивных схем с двумя КМЭ 18А 380В 1НО и блокировкой
• Интеграция в панели управления промышленных линий

Практические советы

• При монтаже на плату проверьте соответствие отверстий под выводы - габариты должны совпадать с PCB-дизайном
• Для обеспечения безопасности всегда используйте внешнюю защиту от перегрузки - даже при номинальном токе 18 А
• Не допускайте попадания пыли и влаги внутрь контактора - IP20 не обеспечивает защиту от окружающей среды
• Если требуется реверс, используйте два одинаковых КМЭ 18А 380В 1НО с механической блокировкой - это предотвращает КЗ между фазами
• Проверяйте затяжку винтов после первых нескольких циклов - при термическом расширении соединения могут ослабнуть
• Для сложных систем управления рекомендовано использовать приставки выдержки времени - они повышают точность последовательности операций
