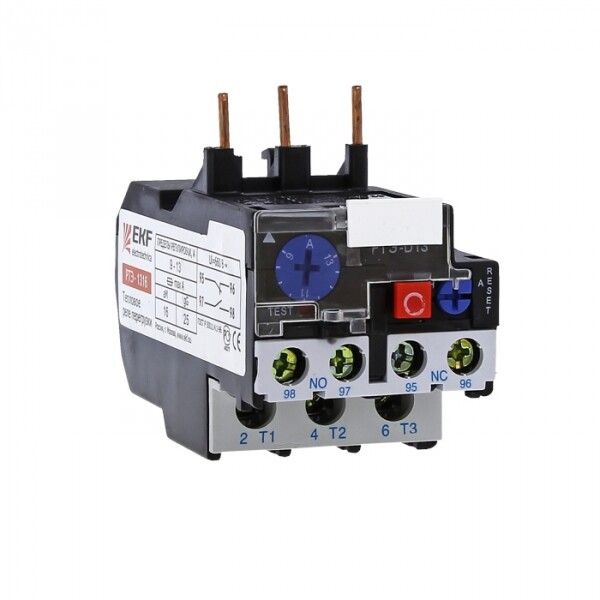

Реле тепловое РТЭ-1306 1-1,6А EKF PROxima | rel-1306-1-1.6

Реле тепловое РТЭ-1306 1-1,6А от EKF (серии PROxima, артикул rel-1306-1-1.6) - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совместной работы с контактными аппаратами. Его основная задача - предотвращать повреждение оборудования при длительном превышении допустимой нагрузки.

Назначение и область применения

Реле тепловое РТЭ-1306 1-1,6А используется как дополнительное устройство к контакторам. Оно не коммутирует мощную нагрузку самостоятельно, но реагирует на превышение тока в защищаемой цепи и отключает питание через внешний контактор. Подходит для защиты электродвигателей в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с периодической или постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 1,6 А - максимальный ток, при котором реле не сработает при нормальной работе;
• Диапазон регулировки тока: от 0,4 до 1,6 А - можно настроить чувствительность под конкретную нагрузку;
• Количество полюсов: 3 - обеспечивает защиту всех фаз трёхфазного двигателя;
• Напряжение цепи управления: 220 В - требует питания для работы управляющей цепи;
• Количество контактов: 2 (1 нормально замкнутый, 1 нормально открытый) - используются для сигнализации или управления другими элементами схемы;
• Автоматический перезапуск: да - после остывания реле восстанавливает работу без manual вмешательства;
• Степень защиты IP20 - защищено от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды;
• Климатическое исполнение УХЛ4 - работает при температуре от –40 C до +55 C, подходит для помещений с переменным климатом;
• Класс защиты: 10 - время срабатывания при 6-кратном токе составляет 10–20 секунд, что соответствует требованиям для двигателей средней инерционности;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать провода достаточной толщины для нагрузок до 1,6 А;
• Частота: 50 Гц - предназначено для сетей с промышленной частотой;
• Номинальное напряжение: 400 В - рассчитано на использование в трёхфазных сетях 380–400 В.

Совместимость и монтаж

Реле тепловое РТЭ-1306 1-1,6А монтируется непосредственно на DIN-рейку рядом с контактором. Присоединение проводов осуществляется через винтовые зажимы - надёжно, но требует качественного обжима наконечников. Для правильной работы необходимо соблюдать посадочные размеры контактора, с которым реле сочетается - совместимо с большинством моделей контакторов серии PROxima и аналогичных по габаритам изделий. Кабель сечением более 25 мм2 использовать нельзя - возможен перегрев и снижение надёжности соединения.

Безопасность и стандарты

Реле тепловое РТЭ-1306 1-1,6А соответствует ГОСТ Р 50030.4.1-2002 - российскому эквиваленту международного стандарта IEC 60947-4-1. Это гарантирует соответствие требованиям безопасности, надёжности и взаимозаменяемости. Класс защиты 10 обеспечивает адекватную реакцию на перегрузку без ложных срабатываний при пусковых токах двигателей.

Преимущества

• Точная настройка тока срабатывания - позволяет точно подбирать защиту под конкретный двигатель, исключая ложные отключения;
• Два типа контактов - удобно для создания сигналов аварии или управления другими устройствами;
• Автоматический перезапуск - минимизирует простои при временных перегрузках;
• Широкий диапазон температур - работает даже в холодных помещениях или на открытых площадках;
• Высокая долговечность - гарантия 84 месяца указывает на качество сборки и материалы.

Ограничения применения

• Не применяется в однофазных цепях без трёхполюсной защиты - требуется подключение всех фаз;
• Не защищает от коротких замыканий - обязательно нужен автоматический выключатель или предохранители перед реле;
• IP20 не подходит для влажных, запылённых или наружных установок - требует установки в закрытых щитах;
• Запрещена работа при напряжении выше 400 В - риск пробоя изоляции;
• Не рекомендовано применение в условиях постоянных ударных нагрузок или вибраций без дополнительной фиксации.

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения - при заклинивании крыльчатки реле отключит питание через контактор;
• Контроль нагрева вентилятора в печи - при отказе подшипников и увеличении тока реле сработает и отправит сигнал на пульт;
• Цепь управления конвейера - нормально замкнутый контакт используется для контроля работоспособности системы в PLC;
• Щитовая установка на производстве - реле РТЭ-1306 1-1,6А установлено рядом с контактором и подключено к шине управления 220 В.

Практические советы

• Перед установкой проверьте ток потребления двигателя - он должен попадать в диапазон 0,4–1,6 А; если больше - выбирайте другую модель;
• Обязательно используйте наконечники на концах проводов - это повысит надёжность винтового соединения;
• При настройке тока срабатывания ориентируйтесь на паспортную мощность двигателя, а не на номинал контактора;
• Если система требует ручного сброса - отключите функцию автоматического перезапуска, если она доступна на вашей модели;
• Не забудьте проверить целостность контактов при первом запуске - особенно если они используются в цепях управления;
• Для условий с высокими колебаниями температуры - убедитесь, что реле находится вне зон прямого нагрева или сквозняков.
