Реле электротепловое для контакторов РТ-03 09-18A 1.20-1.80А - 23108DEK APC

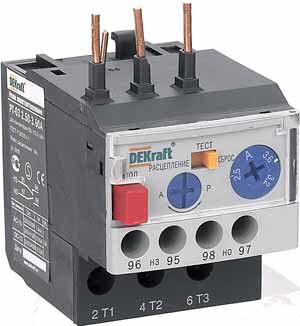

Реле электротепловое РТ-03 от DEKraft - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, асимметрии фаз и длительного пуска. Артикул 23108dek рассчитан на ток 1,5 А и совместим с контактными аппаратами 9–18 А, обеспечивая надёжную тепловую защиту в промышленных системах.

Назначение и область применения

Реле электротепловое РТ-03 защищает электродвигатели и силовые цепи от повреждений, вызванных:

• перегрузкой по току;
• неравномерным потреблением тока между фазами (асимметрия);
• затянутым пуском двигателя;
• заклиниванием ротора.

Применяется в паре с контакторами типа КМ-103 и другими моделями на ток 9–18 А. Подходит для установки на станках, насосах, конвейерах, вентиляционных системах и другом оборудовании с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 1,5 А (диапазон регулировки - 1,20–1,80 А)
• Число полюсов: 3 (трёхфазная защита)
• Класс расцепления: 10 (время срабатывания при 7,2-кратном токе - 10–20 сек)
• Напряжение: до 690 В переменного тока
• Контакты: 1 нормально открытый (НО), 1 нормально замкнутый (НЗ)
• Подключение: винтовое, максимальное сечение провода - 2,5 мм2
• Степень защиты: IP20 (защита от предметов >12 мм, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Способ монтажа: непосредственное крепление к контактору или обособленное размещение
• Режимы возврата: ручной и автоматический
• Нормативы: ГОСТ Р 50030.4.1-2002, ГОСТ Р 50030.5.1-2005

Совместимость и монтаж

Реле электротепловое РТ-03 проектировалось для установки на контакторы КМ-103, но также совместимо с аналогичными изделиями других производителей, имеющими одинаковый посадочный размер и тип крепления. Монтаж возможен двумя способами:

• на шины контактора - через механический захват (быстрый и жёсткий монтаж);
• отдельно на DIN-рейку - при необходимости вынести реле из корпуса или использовать в распределительном щите.

При подключении используйте кабель сечением не более 2,5 мм2. Перед установкой проверьте соответствие тока нагрузки диапазону уставок 1,20–1,80 А. Настройка осуществляется вращением регулировочного винта - деления на корпусе соответствуют значению тока в амперах.

Безопасность и стандарты

Реле электротепловое РТ-03 сертифицировано по требованиям ГОСТ Р 50030.4.1-2002 (для аппаратов управления) и ГОСТ Р 50030.5.1-2005 (для коммутационных устройств). Соответствует международному стандарту IEC 60947-4-1. Класс защиты IP20 исключает использование во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - минимальная погрешность при перегрузке
• Два режима восстановления (ручной/автоматический) позволяют адаптировать защиту под условия эксплуатации
• Универсальная совместимость с контактными аппаратами разных брендов
• Простой визуальный контроль состояния - положение рычага показывает, было ли срабатывание
• Надёжная работа в широком диапазоне температур - подходит для холодных помещений и неотапливаемых площадок

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, сырости или воздействия брызг - степень защиты IP20 требует установки внутри щита или герметичного кожуха
• Не защищает от короткого замыкания - обязательно применять предохранители или автоматы с функцией КЗ
• Не рекомендовано использовать при частых пусках (более 6–8 раз в час) - риск преждевременного старения нагревательного элемента
• Требуется точная настройка тока - неверная уставка может привести к ложному отключению или отказу защиты

Примеры использования

• Защита двигателя насоса в системе водоснабжения (ток 1,5 А, мощность ~1,1 кВт)
• Обеспечение безопасности конвейера на пищевом производстве
• Функциональная часть пульта управления компрессора в цехе
• Автоматизация системы вентиляции в складском комплексе

Практические советы

• Перед первым запуском всегда проверяйте установленную уставку - она должна соответствовать номинальному току двигателя, а не просто быть в диапазоне 1,20–1,80 А
• При использовании в автоматическом режиме возврата убедитесь, что причина отключения устранена - иначе произойдёт циклическое включение и перегрев
• При монтаже на DIN-рейку оставляйте свободное пространство вокруг реле для теплоотвода - особенно важно при плотной компоновке
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может привести к ложному срабатыванию
• Если двигатель часто перегружается - рассмотрите возможность перехода на реле с более высоким классом расцепления (например, 20) или электронную защиту
