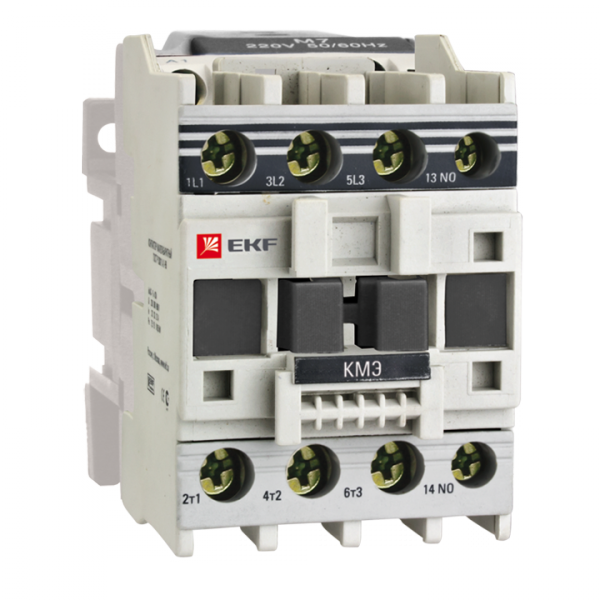

Контактор малогабаритный КМЭ 9А 220В 1NO EKF PROxima | ctr-s-9-220

Контактор малогабаритный КМЭ 9А 220В 1НО от EKF серии PROxima предназначен для дистанционного включения и отключения электрических цепей, особенно в системах управления электродвигателями мощностью до 4 кВт. Устройство компактно, монтируется на плату и подходит для автоматических панелей, станков и промышленного оборудования.

Назначение и область применения

Контактор малогабаритный КМЭ 9А 220В 1НО используется для коммутации нагрузок переменного тока в цепях управления и силовых контурах. Применяется в системах автоматизации: пуск и останов электродвигателей, управление насосами, вентиляторами, конвейерами, освещением. Подходит для установки в щиты управления, панели автоматики и распределительные шкафы.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток: 9 А
• Количество силовых полюсов: 3
• Количество замыкающих главных контактов: 3
• Количество вспомогательных нормально-замкнутых контактов: 1
• Номинальная мощность двигателя: 4 кВт
• Способ монтажа: на печатную плату (SMD)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Диапазон рабочих температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 9А 220В 1НО монтируется исключительно на печатную плату. Его габариты соответствуют стандартным посадочным местам для SMD-компонентов. Для правильной установки необходимо соблюдать рекомендованное расположение отверстий и шаг выводов. Винтовые зажимы допускают подключение медных проводов сечением до 25 мм2. Катушка управления фиксируется на корпусе и не требует внешней регулировки. На контактные площадки можно устанавливать дополнительные модули: вспомогательные контакты, времявыдержки, что позволяет расширить функциональность без изменения основного устройства.

Безопасность и стандарты

Контактор КМЭ 9А 220В 1НО соответствует требованиям ГОСТ Р 50030.4.1-2002, который определяет безопасность и надёжность аппаратов управления электродвигателями. Степень защиты IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не защищает от попадания пыли и воды - устройство следует использовать только внутри закрытых щитов. Отсутствие встроенной тепловой защиты требует обязательного применения внешних термореле при работе с электродвигателями.

Преимущества

• Высокая механическая долговечность: контактные группы рассчитаны на миллионы операций включения/отключения
• Серебросодержащий материал контактов - устойчив к окислению, снижает риск нагрева и обгорания
• Взимозаменяемые катушки управления - возможность замены на другое напряжение без замены всего контактора
• Компактный форм-фактор - экономия места в щитах и панелях
• Поддержка расширения функций через дополнительные модули (блоки контактов, таймеры)

Ограничения применения

• Не имеет встроенной защиты от перегрузки - обязательно требуется установка теплового реле
• IP20 - нельзя применять во влажных, запылённых или открытых средах
• Нельзя использовать для реверса одного контактора - для реверсивного управления нужна пара КМЭ с блокировкой
• Монтаж только на плату - не подходит для крепления на DIN-рейку
• Работает только с переменным током - не совместим с постоянным током

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Автоматический пуск вентилятора в HVAC-системе по сигналу от термостата
• Коммутирование светового сигнала в пульте управления станком
• Сборка реверсивного пускателя: два КМЭ 9А 220В 1НО с механической блокировкой для управления асинхронным двигателем в обоих направлениях

Практические советы

• При проектировании схемы учтите, что один КМЭ 9А 220В 1НО не может выполнять реверс - используйте пару таких контакторов с блокировкой
• Для работы в условиях колебаний напряжения проверьте стабильность питания катушки - скачки могут вызвать некорректное срабатывание
• При монтаже на плату следите за качеством пайки выводов - плохой контакт повышает риск перегрева
• Если требуется больше вспомогательных контактов - установите дополнительный модуль на контактные площадки; он легко крепится без инструментов
• Запрещено использовать этот контактор вне закрытых помещений - даже кратковременное воздействие влаги может привести к отказу
