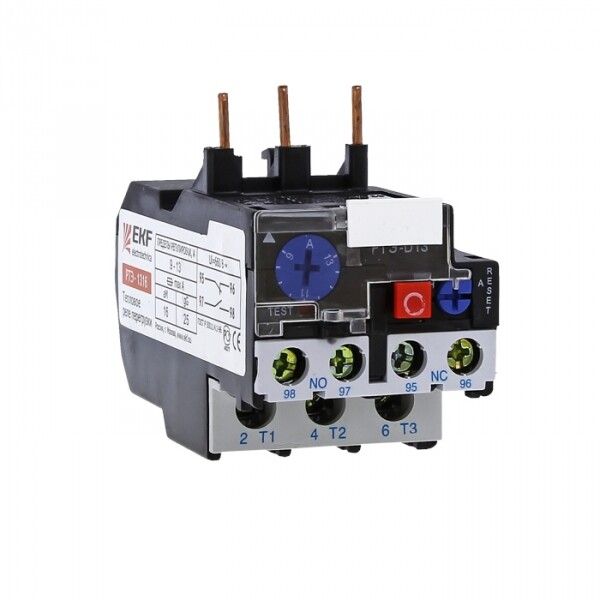

Реле тепловое РТЭ-1308 2,5-4А EKF PROxima | rel-1308-2.5-4

Реле тепловое РТЭ-1308 2,5-4А от EKF (серия PROxima, артикул rel-1308-2.5-4) - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совместной работы с контакторами. Его точная настройка и надёжная работа делают его важным элементом в системах управления промышленным оборудованием.

Назначение и область применения

Реле тепловое РТЭ-1308 2,5-4А используется для защиты электродвигателей от длительной перегрузки, которая может вызвать перегрев и выход оборудования из строя. Это не аварийный выключатель, а именно термозащита - она реагирует на продолжительное превышение тока, а не на КЗ. Устройство устанавливается вместе с контактором и превращает его в полноценную защитную группу. Подходит для применения в промышленных системах: насосах, вентиляторах, конвейерах, компрессорах, станках с асинхронными двигателями.

Технические характеристики

• Номинальный ток срабатывания: 2,5–4 А - можно точно настроить под мощность двигателя в этом диапазоне;
• Номинальное напряжение: 400 В - работает в трёхфазных сетях переменного тока;
• Напряжение цепи управления: 220 В - требует питания для управления контактами;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Количество контактов: 2 (1 нормально замкнутый, 1 нормально открытый) - используются для сигнализации и управления;
• Частота: 50 Гц - предназначено для сети стандарта РФ/СНГ;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; требуется установка в закрытые щиты;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, допускает колебания температуры от –40 до +55 C;
• Класс защиты: Class 10 - время срабатывания при 6-кратном токе составляет 10–20 секунд, что соответствует требованиям к защите двигателей;
• Максимальное сечение кабеля: 25 мм2 - поддерживает подключение медных проводников большого сечения;
• Гарантийный срок: 84 месяца - высокая надёжность производства.

Совместимость и монтаж

Реле тепловое РТЭ-1308 2,5-4А монтируется непосредственно на DIN-рейку рядом с контактором. Присоединение проводов осуществляется через винтовые зажимы - удобно для многократного обслуживания. Для правильной работы необходимо соблюдать посадочные габариты: устройство совместимо с контактными модулями серии PROxima от EKF. Не рекомендуется использовать с другими сериями без проверки механической совместимости. Монтаж возможен только в сухих, хорошо вентилируемых распределительных шкафах.

Безопасность и стандарты

Реле тепловое РТЭ-1308 2,5-4А соответствует ГОСТ Р 50030.4.1-2002 - российскому эквиваленту международного стандарта IEC 60947-4-1. Соответствие гарантирует безопасность, предсказуемость срабатывания и соответствие требованиям промышленной электроустановки. Класс защиты 10 обеспечивает адекватную реакцию на перегрузку без ложных срабатываний при пусковых токах.

Преимущества

• Точная настройка тока срабатывания в диапазоне 2,5–4 А - идеально для малых и средних двигателей;
• Возможность ручного и автоматического перезапуска - повышает гибкость системы управления;
• Два дополнительных контакта (НО и НЗ) позволяют передавать сигналы в систему управления - например, включать световую сигнализацию или останавливать другие цепи при срабатывании;
• Высокая долговечность и 7 лет гарантии - снижают затраты на обслуживание;
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений и зимнего монтажа.

Ограничения применения

• Не предназначено для защиты от короткого замыкания - обязательно нужен автоматический выключатель или предохранители;
• IP20 - нельзя устанавливать во влажных, запылённых или наружных условиях без корпуса защиты;
• Требуется питание 220 В для цепи управления - не подходит для систем с низковольтным управлением (например, 24 В);
• Не подходит для двигателей с током выше 4 А - для больших нагрузок нужны другие модели серии PROxima.

Примеры использования

• Защита электродвигателя вентиляционной установки мощностью 1,5 кВт (ток ~3,2 А);
• Комплексная система управления конвейером: контактор + РТЭ-1308 2,5-4А + кнопки старта/останова + сигнальная лампа, подключенная к нормальному замкнутому контакту реле;
• Автоматизация насосной станции: при перегрузке реле отключает двигатель и отправляет сигнал на пульт оператора.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - он должен попадать в диапазон 2,5–4 А. Если ближе к границе, выбирайте модель с более широким регулированием;
• Настройку тока срабатывания выполняйте после сборки всей цепи, когда двигатель уже подключен и работает под нагрузкой;
• Подключайте дополнительные контакты в цепь управления, а не силовые - они не рассчитаны на большой ток;
• При монтаже следите за плотностью затяжки винтов - недостаточно затянутые контакты нагреваются, слишком сильно - риск повреждения зажима;
• Проверяйте состояние реле каждые 6 месяцев: очищайте от пыли, осматривайте контакты на окисление, особенно в местах с повышенной влажностью даже внутри шкафа.
