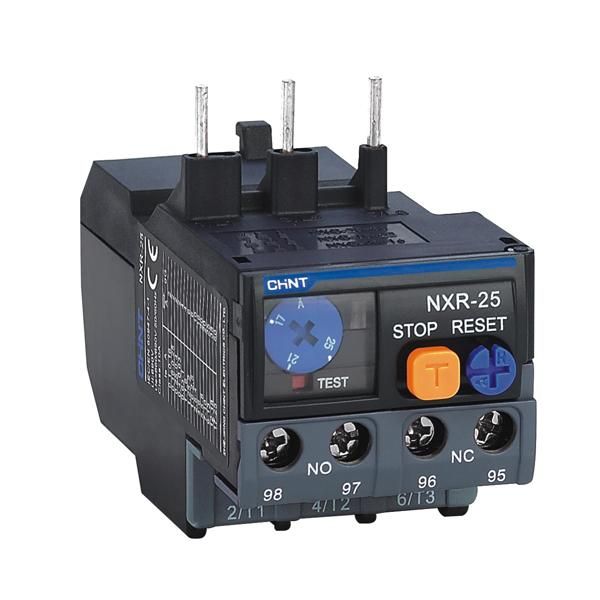

Реле тепловое NXR-25 2.5-4A (R) | 837113 CHINT

Реле тепловое NXR-25 2.5-4А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель входит в серию NXR и обеспечивает точную настройку тока срабатывания в пределах 2,5–4 А, что делает её оптимальным решением для малых и средних мощностей. Артикул 837113 соответствует стандартному исполнению с винтовым подключением и возможностью автоматического сброса.

Назначение и область применения

Реле тепловое NXR-25 2.5-4А (R) защищает электродвигатели переменного тока от длительной перегрузки и потери одной из фаз. Подходит для установки в цепях с напряжением до 690 В и частотой 50/60 Гц. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 2,5–4 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд, что соответствует стандарту IEC 60947-4-1 для защиты двигателей;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют реализовать сигнализацию и управление;
• Тип подключения: винтовое - надёжное и удобное для многократного обслуживания;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или DIN-рейку без дополнительных адаптеров;
• Функция перезапуска: да - после срабатывания можно перевести реле в положение “ручной” или “автоматический” сброс.

Совместимость и монтаж

Реле тепловое NXR-25 2.5-4А (R) совместимо с контактными аппаратами серии NXC и другими моделями, имеющими стандартизированный посадочный механизм. Установка выполняется путём защёлкивания на направляющие штыри контактора. Для самостоятельной установки требуется свободное место на DIN-рейке шириной 17,5 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Перед подключением убедитесь, что ток нагрузки попадает в диапазон 2,5–4 А - выход за границы снижает точность защиты.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-4-1 и имеет сертификацию CE. Обеспечивает класс защиты IP20 - защита от доступа пальцев и крупных предметов, но не предназначено для эксплуатации во влажной или запылённой среде без корпуса. Температурный режим работы: от -5 C до +40 C.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не реагирует на внешние нагревы окружающей среды;
• Индикатор срабатывания - визуальное определение причины отключения (не требует диагностики мультиметром);
• Выбор способа сброса - автоматический (через 1–2 минуты) или ручной - гибкость в управлении;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Удобная регулировка тока - поворотный рычаг с четкими метками, не требует инструментов.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не защищает от короткого замыкания - обязательно использовать в паре с автоматическим выключателем или предохранителем;
• Запрещена установка в местах с температурой выше +40 C или ниже -5 C - риск ложных срабатываний или отказа;
• Не рекомендуется применять в условиях повышенной влажности, химической агрессивности или пыли без дополнительной герметизации;
• При токе ниже 2,5 А или выше 4 А защита становится некорректной - выбирайте другую модель серии NXR.

Примеры использования

• Защита насоса 1,5 кВт с током потребления 3,2 А в системе водоснабжения;
• Контроль тока в конвейере с двигателем 2,2 кВт на пищевом производстве;
• Автоматическое отключение вентилятора при заклинивании крыльчатки;
• Подключение к контактору NXC-25 в щите управления станком.

Практические советы

• Перед первым запуском всегда проверяйте настройку тока - используйте клещевой токоизмерительный прибор;
• При частых срабатываниях проверьте соответствие тока двигателя и диапазона реле - возможно, нужна модель с другим токовым интервалом;
• После срабатывания не включайте питание сразу - дайте двигателю остыть, чтобы избежать повторного перегрева;
• При монтаже на DIN-рейку следите, чтобы реле плотно зафиксировалось - слабый контакт вызывает перегрев клемм;
• Для удалённого контроля состояния подключите один из NO-контактов к световому индикатору или PLC.
