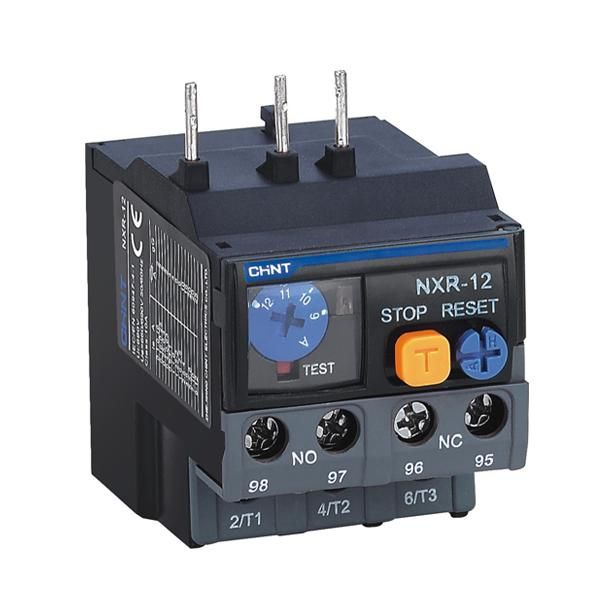

Реле тепловое NXR-12 2.5-4A (R) | 837100 CHINT

Реле тепловое NXR-12 2.5-4A (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство из серии NXR с настройкой тока 2,5–4 А и винтовым подключением подходит для установки прямо на контакторы или отдельно в распределительных щитах.

Назначение и область применения

Реле тепловое NXR-12 2.5-4A (R) защищает двигатели переменного тока от повреждений, вызванных длительным превышением допустимого тока или потерей одной из фаз. Устройство применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Подходит для сетей с частотой 50/60 Гц и напряжением до 690 В.

Технические характеристики

• Диапазон регулировки тока: 2,5–4 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 10-кратным током составляет 10–20 секунд, что соответствует стандарту IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - обеспечивает безопасную работу в высоковольтных цепях промышленного оборудования;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют подключать сигнализацию, блокировки и автоматические системы;
• Тип подключения: винтовое - надёжное и удобное для многократного обслуживания;
• Способ монтажа: непосредственное крепление - можно устанавливать на DIN-рейку или напрямую на контакторы серии NXC;
• Функция перезапуска: да - после срабатывания возможен ручной или автоматический сброс (выбирается пользователем).

Совместимость и монтаж

Реле тепловое NXR-12 2.5-4A (R) совместимо с контактными аппаратами серии NXC от CHINT. Монтаж осуществляется путём фиксации на специальные направляющие на корпусе контактора - без дополнительных креплений. Для самостоятельной установки используйте DIN-рейку 35 мм. Кабельные жилы должны иметь сечение 0,5–2,5 мм2. Перед подключением убедитесь, что ток нагрузки попадает в диапазон 2,5–4 А; при выходе за пределы устройства не будет работать корректно.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Конструкция исключает самопроизвольное отключение при вибрациях и температурных колебаниях. Индикация срабатывания - цветная кнопка, которая выступает при сработавшем реле, что упрощает диагностику.

Преимущества

• Стабильная работа при изменениях температуры окружающей среды благодаря термокомпенсации;
• Индикация срабатывания - сразу видно причину остановки оборудования;
• Гибкий режим сброса: ручной для точного контроля, автоматический для бесперебойных процессов;
• Высокая механическая прочность корпуса - рассчитано на долгий срок службы в условиях производства;
• Закрытый механизм - защищён от пыли и внешних воздействий, хотя не имеет IP-классификации.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не имеет степени защиты IP - нельзя использовать во влажных, запылённых или взрывоопасных зонах без дополнительной оболочки;
• Диапазон тока ограничен 2,5–4 А - для других значений необходимо выбирать другие модели серии NXR.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 1,5 кВт, потребляющего около 3,2 А;
• Контроль тока на конвейере с двигателем 2,2 кВт в пищевой промышленности;
• Автоматическая остановка вентилятора при заклинивании лопастей - предотвращает перегрев обмоток;
• Подключение к пульту управления через NO-контакты для передачи сигнала “останов” в SCADA-систему.

Практические советы

• Перед установкой обязательно проверьте ток двигателя - он должен находиться внутри диапазона 2,5–4 А. Превышение приведёт к ложным срабатываниям или отказу защиты;
• При использовании автоматического сброса убедитесь, что причина перегрузки устранена - иначе оборудование будет постоянно перезапускаться;
• При монтаже на контактор следите за плотностью фиксации - плохой контакт снижает надёжность передачи тока;
• После каждого срабатывания проверяйте состояние контактов и чистоту винтовых зажимов - окисление может вызвать нагрев;
• Артикул 837100 - это именно модель NXR-12 2.5-4A (R); не путайте с другими версиями серии NXR, имеющими другой диапазон тока.
