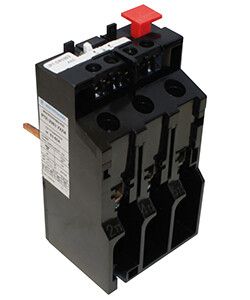

Реле электротепловое РТЛ-1008 УХЛ4 2,5-4,0А, 660/50Гц, 1з+1р, ручной возврат, IP20 - ET502086 Электротехник

Реле электротепловое РТЛ-1008 УХЛ4 2,5-4,0А 660/50Гц 1з+1р ручной возврат IP20 - устройство для защиты электродвигателей от длительных перегрузок, потери фазы и перекоса токов. Произведённое компанией Электротехник, реле РТЛ-1008 рассчитано на работу в условиях умеренного и холодного климата и подходит для установки в распределительных щитах, на пускателях или отдельно с использованием клеммников.

Назначение и область применения

Реле электротепловое РТЛ-1008 защищает трёхфазные электродвигатели от повреждений, вызванных:

• продолжительными перегрузками по току;
• потерей одной из фаз (выпадение фазы);
• неравномерным распределением тока между фазами (асимметрия).

Устройство применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами, станками и другим оборудованием с асинхронными двигателями. Подходит для работы в промышленных и бытовых электроустановках с напряжением до 660 В и частотой 50 Гц.

Технические характеристики

• Номинальный ток: 2,5–4 А - регулируемый диапазон срабатывания, соответствует мощностям двигателей до ~2,2 кВт.
• Максимальное рабочее напряжение: 660 В - позволяет использовать в сетях с повышенным напряжением, включая промышленные системы.
• Количество полюсов: 3 - контроль всех трёх фаз одновременно.
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для сигнализации и отключения цепи.
• Способ монтажа: непосредственное крепление - можно устанавливать прямо на пускатели ПМЛ или на DIN-рейку через клеммники КРЛ.
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги; требует установки внутри корпуса.
• Перезапуск: ручной - после срабатывания необходимо вручную вернуть рычаг в исходное положение.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима высокая влажность.

Совместимость и монтаж

Реле РТЛ-1008 совместимо с пускателями серии ПМЛ - крепится непосредственно на них без дополнительных элементов. При самостоятельной установке требуется использовать клеммники КРЛ для подвода питания и подключения нагрузки. Монтаж выполняется на вертикальной поверхности, без вибраций и ударов. Соединения проводов затягиваются отверткой - не допускается перетягивание, чтобы не повредить контактные площадки.

Безопасность и стандарты

Реле РТЛ-1008 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 9097, что гарантирует соответствие нормам безопасности для оборудования в промышленных электроустановках. Степень защиты IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от попадания воды или пыли - поэтому обязательна установка в закрытом шкафу.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу - минимизация ложных срабатываний.
• Ручной возврат - исключает самопроизвольный запуск оборудования после аварии, повышает безопасность персонала.
• Широкий диапазон токовой настройки (2,5–4 А) - один прибор покрывает несколько типов маломощных двигателей.
• Устойчивость к колебаниям сети - стабильная работа даже при незначительных перепадах напряжения.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно использование автоматических выключателей или предохранителей.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать вне помещений или в сырых средах без дополнительной герметизации.
• Ручной возврат требует участия оператора - не подходит для полностью автоматизированных систем без контроля.
• Не имеет дистанционного управления - сигнал срабатывания передаётся только через механический контакт.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 1,5 кВт.
• Обеспечение отказоустойчивости конвейера на пищевом производстве.
• Контроль тока в вентиляторе печи с нагревательным элементом.
• Подключение к пускателю ПМЛ-12 в распределительном щите цеха.

Практические советы

• Выбирая реле РТЛ-1008, убедитесь, что номинальный ток двигателя попадает в диапазон 2,5–4 А - иначе используйте другую модель из серии РТЛ.
• При монтаже на пускатель ПМЛ - совмещайте метки на корпусе реле и пускателя для правильной установки.
• Проверьте плотность затяжки винтов - слабый контакт вызывает нагрев, перегрузка и ложное срабатывание.
• После каждого срабатывания - осмотрите двигатель и сеть на наличие причин перегрузки, прежде чем возвращать реле в рабочее состояние.
• Для условий с высокой запылённостью - дополнительно устанавливайте реле внутрь герметичного бокса с фильтром.
