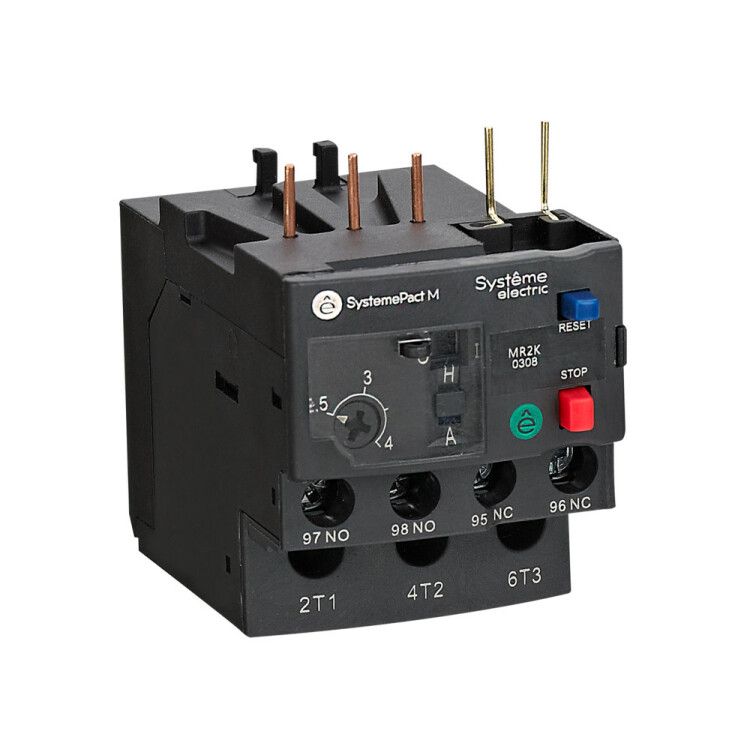

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MR2K 2,5-4A | MR2K0310 Systeme Electric APC

Реле перегрузки тепловое MR2K 2,5-4А от Systeme Electric - устройство для защиты электродвигателей от перегрузок и обрыва фаз. Модель MR2K 2,5-4А совместима с контактными аппаратами серии MC1K и устанавливается прямо на них, обеспечивая компактную и надёжную систему управления. Артикул mr2k0310 соответствует диапазону тока 2,5–4 А и классу защиты 10.

Назначение и область применения

Реле перегрузки тепловое MR2K 2,5-4А защищает электродвигатели от длительной перегрузки и обрыва одной из фаз. Применяется в системах автоматического управления двигателями: насосах, вентиляторах, конвейерах, станках с ЧПУ и другом оборудовании, где важна точная защита от перегрева. Устройство работает в паре с контакторами серии MC1K, образуя полноценный электромагнитный пускатель.

Технические характеристики

• Диапазон регулируемого тока: 2,5–4 А - позволяет точно настраивать порог срабатывания под конкретный двигатель
• Максимальное рабочее напряжение: 690 В - подходит для трёхфазных сетей промышленного типа
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе не более 10 секунд, что соответствует требованиям IEC 60947-4-1
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - используются для сигнализации и блокировки
• Подключение силовой цепи: винтовые зажимы - надёжное и проверенное решение для постоянных нагрузок
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор без дополнительных кронштейнов
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных устройств

Совместимость и монтаж

MR2K 2,5-4А проектировалось для установки исключительно на контакторы серии MC1K. Монтаж выполняется путём плотного защёлкивания на направляющие шины контактора - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через винтовые клеммы: жилы до 2,5 мм2. Для работы с реверсивными схемами можно использовать два таких реле одновременно. Также совместимо с другими аксессуарами Schneider Electric, включая кнопочные посты и терморезисторы.

Безопасность и стандарты

Реле перегрузки MR2K 2,5-4А соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.2. Конструкция выполнена из самозатухающих материалов, не поддерживающих горение. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не рассчитана на работу во влажной среде или под дождём.

Преимущества

• Встроенные вспомогательные контакты НО/НЗ позволяют передавать сигнал о срабатывании в систему управления без внешних модулей
• Исполнение 3P/4P - поддерживает как трёх-, так и четырёхпроводные системы питания
• Работает как от переменного, так и от постоянного тока - гибкость в применении
• Высокая совместимость с аксессуарами Schneider Electric - легко расширить функционал
• Стандартный диапазон тока 0,1–13 А в рамках всей серии MR2K - возможность замены без изменения монтажа

Ограничения применения

Не применяется в условиях повышенной влажности, запылённости или агрессивной среде - корпус не имеет герметизации. Не предназначен для защиты двигателей с высокой пиковой нагрузкой (например, крановые механизмы), где требуются реле с классом 20. Не рекомендуется использовать без контактора - само по себе реле не коммутирует основную цепь. Температурный режим эксплуатации ограничен: от –25C до +60C.

Примеры использования

• Промышленный конвейер с асинхронным двигателем мощностью 1,5 кВт - настройка тока срабатывания на 3,2 А
• Водяной насос в системе орошения - защита от заклинивания крыльчатки
• Электропривод вентиляционной установки - аварийная остановка при снижении оборотов
• Оборудование с реверсивным управлением - два реле MR2K 2,5-4А на каждую сторону включения

Практические советы

• Перед установкой обязательно выставите токовый порог по паспортному значению двигателя - не используйте максимальный диапазон без расчёта
• Проверьте посадочный размер контактора: MR2K 2,5-4А совместим только с MC1K, другие модели не подходят
• После срабатывания реле необходимо дождаться остывания биметаллической пластины - принудительное сбросить нельзя
• При использовании в системах с частотным преобразователем - выбирайте реле с классом 20, поскольку MR2K не реагирует на гармонические искажения
• Для удобства обслуживания используйте вспомогательные контакты: они дают сигнал на пульт управления при перегрузке
