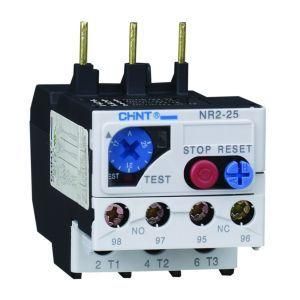

Реле тепловое NR2-25 2.5-4A (R) | 268139 CHINT

Реле тепловое NR2-25 2.5-4A (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство из серии NR2 с настройкой тока 2,5–4 А и автоматическим сбросом подходит для установки совместно с контакторами или отдельно в цепях переменного тока 50/60 Гц.

Назначение и область применения

Реле тепловое NR2-25 2.5-4A (R) защищает электродвигатели от повреждений, вызванных длительной перегрузкой или потерей одной из фаз. Устройство реагирует на превышение установленного тока и отключает питание, предотвращая перегрев обмоток. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Диапазон регулировки тока: 2,5–4 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1 для средних нагрузок;
• Максимальное рабочее напряжение: 690 В - подходит для сетей с высоким напряжением, включая промышленные системы 400–690 В;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально открытых (NO), позволяют управлять цепями сигнализации и отключения;
• Тип подключения: винтовые зажимы - надёжное и простое подключение проводов сечением до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор серии LC1 или на DIN-рейку через адаптер;
• Функция перезапуска: да - после остывания реле автоматически восстанавливает работу, если выбран режим автосброса.

Совместимость и монтаж

Реле тепловое NR2-25 2.5-4A (R) совместимо с контактными аппаратами серии LC1 от CHINT. Монтаж осуществляется путём фиксации на специальную направляющую планку контактора - без дополнительных креплений. Для самостоятельной установки требуется DIN-рейка 35 мм. Подключение проводов выполняется винтовыми зажимами: перед подачей питания убедитесь, что провода плотно затянуты, чтобы избежать нагрева и окисления.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и GOST R 50030.4.2. Обеспечивает безопасную работу в условиях температур от -5 C до +40 C и относительной влажности до 90 % без конденсации. Класс защиты IP20 - допускает использование только внутри закрытых щитов.

Преимущества

• Автоматический сброс снижает необходимость вмешательства оператора после срабатывания;
• Стабильная работа при колебаниях температуры благодаря термокомпенсации - не зависит от окружающей среды;
• Индикация срабатывания: механический флажок показывает причину отключения - перегрузка или обрыв фазы;
• Высокая долговечность контактов - рассчитано на более чем 100 000 циклов коммутации;
• Компактные габариты - экономят место в распределительных шкафах.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - обязательно использовать вместе с автоматическим выключателем или предохранителем;
• Запрещена установка в местах с прямым попаданием воды, масла или агрессивных паров - класс защиты IP20 не предусматривает защиту от внешней среды;
• Не рекомендуется применять при температурах ниже -5 C и выше +40 C без дополнительного теплоизолирующего корпуса.

Примеры использования

• Защита насоса в системе водоснабжения с мощностью 1,5 кВт и током около 3,2 А;
• Контроль перегрузки вентилятора печи на производстве;
• Обеспечение безопасности конвейера с двигателем 2,2 кВт в пищевой промышленности;
• Подключение к контактору LC1-D25 в щите управления станком.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 2,5–4 А - если ток выше, выбирайте другую модель NR2;
• Настройку тока срабатывания выполняйте при отключенном питании, используя регулировочный винт на лицевой панели;
• После срабатывания дождитесь полного остывания устройства - принудительный сброс возможен только вручную, если перевести рычаг в положение “R”;
• Проверяйте состояние контактов каждые 6 месяцев - особенно в условиях запылённости или вибраций;
• Для удобства обслуживания используйте реле с индикацией - флажок сразу покажет, была ли причина перегрузка или обрыв фазы.
