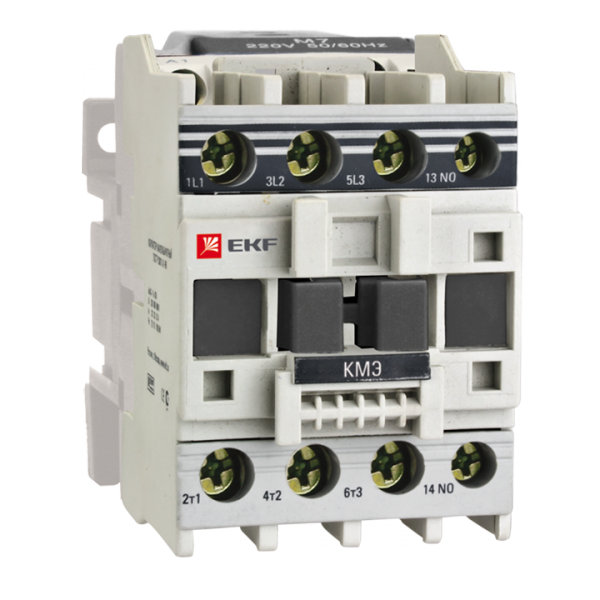

Контактор малогабаритный КМЭ 18А 220В 1NO EKF PROxima | ctr-s-18-220

Контактор малогабаритный КМЭ 18А катушка управления 220В АС 1НО от EKF серии PROxima предназначен для дистанционного включения и отключения трёхфазных нагрузок, таких как электродвигатели до 7,5 кВт. Устройство компактно, монтируется на плату и подходит для автоматических систем управления.

Назначение и область применения

Контактор малогабаритный КМЭ 18А используется для коммутации трёхфазных цепей переменного тока. Он управляет работой электродвигателей, насосов, вентиляторов, конвейеров и другого оборудования, где требуется частое включение/выключение. Подходит для установки в щитах автоматизации, пультах управления и распределительных шкафах. Применяется в промышленности, на объектах ЖКХ, в логистике и машиностроении.

Технические характеристики

• Номинальный ток: 18 А - способен безопасно коммутировать нагрузки до этого значения
• Напряжение катушки управления: 230 В AC - работает от сети 220–230 В, совместим с большинством бытовых и промышленных систем управления
• Количество силовых полюсов: 3 - три пары контактов для коммутации фаз A, B, C
• Контакты: 3 НО (нормально разомкнутых) силовых + 1 вспомогательный НО - позволяет использовать один контакт для сигнализации состояния включения
• Номинальная мощность двигателя: 7,5 кВт - оптимизирован для запуска двигателей этой мощности
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Максимальное сечение кабеля: 25 мм2 - поддерживает подключение медных проводов до указанного сечения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого корпуса
• Способ монтажа: на монтажную плату - крепится через выводы, не требует DIN-рейки
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +50C, подходит для неотапливаемых помещений
• Гарантийный срок: 84 месяца - длительная гарантия, подтверждает надёжность конструкции
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к аппаратам управления электродвигателями

Совместимость и монтаж

Контактор малогабаритный КМЭ 18А катушка управления 220В АС 1НО монтируется исключительно на печатную плату. Его выводы подходят для пайки или гнездового соединения. Не совместим с DIN-рейками - для монтажа на рейку выбирайте другие модели. Катушка управления не меняется при замене - она уже встроена и не является съёмным модулем. Для расширения числа вспомогательных контактов можно использовать дополнительные модули, совместимые с серией PROxima. Подключение осуществляется через винтовые зажимы - затягивать необходимо равномерно, чтобы избежать повреждения пластмассовой основы.

Безопасность и стандарты

Контактор выполнен в соответствии с ГОСТ Р 50030.4.1-2002, что обеспечивает соответствие требованиям безопасности для устройств управления электродвигателями. Отсутствие собственной тепловой защиты - обязательное условие: для защиты от перегрузок обязательно применение отдельного теплового реле или автоматического выключателя. Материал контактов содержит серебро - снижает риск нагрева и окисления, продлевает срок службы даже при частых срабатываниях.

Преимущества

• Высокая механическая износостойкость - контакты рассчитаны на миллионы циклов включения/отключения
• Компактные габариты - экономия места на плате, удобен для плотной компоновки
• Надёжные контакты с серебром - минимизация потерь, устойчивость к коррозии и дуговым воздействиям
• Поддержка вспомогательного контакта - позволяет интегрировать сигнал состояния в систему управления
• Долгий срок гарантии - 84 месяца свидетельствует о высоком качестве сборки

Ограничения применения

• Не имеет встроенной защиты от перегрузки - обязательно использование внешнего теплового реле
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Только нереверсивное исполнение - для реверса двигателя нужна пара контакторов с блокировкой
• Фиксированная катушка - невозможно заменить на другое напряжение (например, 110 В или 24 В); если требуется другое напряжение - выбирается другая модель
• Монтаж только на плату - не подходит для установки на DIN-рейку

Примеры использования

• Управление трёхфазным асинхронным двигателем 5,5–7,5 кВт в системе вентиляции
• Включение насоса в системе водоснабжения по сигналу от PLC
• Автоматический пуск конвейера в логистическом комплексе
• Компонент в панели управления станком с ЧПУ
• Связка с таймером: два КМЭ + приставка выдержки времени для последовательного запуска оборудования

Практические советы

• При проектировании схемы учтите, что КМЭ 18А не защищает от перегрузки - всегда используйте термореле или МКЗ рядом
• Проверьте сечение кабеля: более 25 мм2 не допускается - это может повредить зажимы
• Для реверсивного управления двумя КМЭ 18А обязательно установите механическую или электрическую блокировку - предотвращает КЗ между фазами
• При монтаже на плату следите за правильностью расположения выводов - неверная ориентация усложнит сборку
• Не используйте в средах с повышенной влажностью, химическими испарениями или осадками - IP20 недостаточно
• При необходимости расширения вспомогательных контактов - обращайтесь к модулям серии PROxima, совместимым с этим контактором
