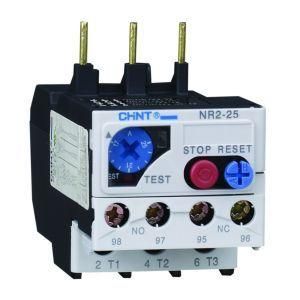

Реле тепловое NR2-25 1-1.6A (R) | 268137 CHINT

Реле тепловое NR2-25 1-1.6А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Это компактное устройство с настройкой тока 1–1,6 А и автоматическим сбросом подходит для установки совместно с контакторами или отдельно в цепях переменного тока 50/60 Гц. Артикул 268137 относится к серии NR2 - надёжным решениям для промышленной автоматизации.

Назначение и область применения

Реле тепловое NR2-25 1-1.6А (R) защищает электродвигатели от повреждений из-за длительной перегрузки или потери одной из фаз. Устройство реагирует на увеличение температуры обмоток двигателя через нагревательный элемент, который имитирует тепловую нагрузку. Подходит для двигателей мощностью, соответствующей току 1–1,6 А - например, насосов, вентиляторов, малых конвейеров и станков с небольшой нагрузкой. Может использоваться как самостоятельное устройство или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 1…1,6 А - позволяет точно настроить порог срабатывания под конкретную мощность двигателя;
• Максимальное рабочее напряжение: 690 В - обеспечивает работу в сетях с высоким напряжением, включая промышленные системы;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), что даёт гибкость в организации сигнализации и управления;
• Тип подключения: винтовое - удобно для быстрого монтажа и надёжного контакта без пайки;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных кронштейнов;
• Класс точности: 10 - допустимая погрешность срабатывания +-10%, что соответствует требованиям промышленных стандартов;
• Функция перезапуска: да - после срабатывания устройство можно перевести в рабочий режим вручную или автоматически (по настройке).

Совместимость и монтаж

Реле тепловое NR2-25 1-1.6А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартный крепёж для тепловых реле. Монтаж выполняется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на момент затяжки до 0,5 Нм - переусердствовать нельзя, чтобы не повредить пластиковые детали. После установки проверьте плотность зажима и правильность подвода фаз.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и российскому ГОСТ Р 50030.4.2. Применяет материалы, устойчивые к перегреву и горению. Индикация срабатывания осуществляется визуально - выступающий флажок на корпусе показывает, что реле сработало. Защита от случайного включения обеспечена механической блокировкой при срабатывании.

Преимущества

• Стабильная работа при колебаниях температуры окружающей среды благодаря термокомпенсации;
• Автоматический и ручной сброс - возможность выбрать способ восстановления в зависимости от требований безопасности;
• Высокая долговечность контактов - рассчитано на более чем 100 000 операций;
• Индикация состояния - легко определить причину отключения без тестера;
• Компактный размер - экономит место в распределительном щите.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током 50/60 Гц;
• Не защищает от короткого замыкания - обязательно использовать в сочетании с предохранителем или автоматическим выключателем;
• Запрещён монтаж в местах с повышенной вибрацией или ударными нагрузками - возможны ложные срабатывания;
• Не рекомендуется применять при температуре ниже –25 C или выше +60 C без дополнительного теплообмена.

Примеры использования

• Защита малогабаритного насоса в системе водоснабжения с током потребления 1,2 А;
• Контроль нагрузки вентилятора охлаждения на станке ЧПУ;
• Обеспечение безопасной работы конвейерной ленты в пищевой промышленности;
• Подключение в составе пускателя для однофазного двигателя в автоматической линии.

Практические советы

• Перед установкой убедитесь, что ток двигателя попадает в диапазон 1–1,6 А - при меньших значениях реле может не сработать, при больших - будет ложно срабатывать;
• Настройку тока выполняйте при отключенном питании, используя регулировочный винт на лицевой панели;
• После срабатывания дождитесь остывания устройства перед повторным запуском - особенно важно при частых перегрузках;
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать перегрев и отказ;
• Для систем с автономным управлением выбирайте режим ручного сброса - это исключит самопроизвольный запуск оборудования.
