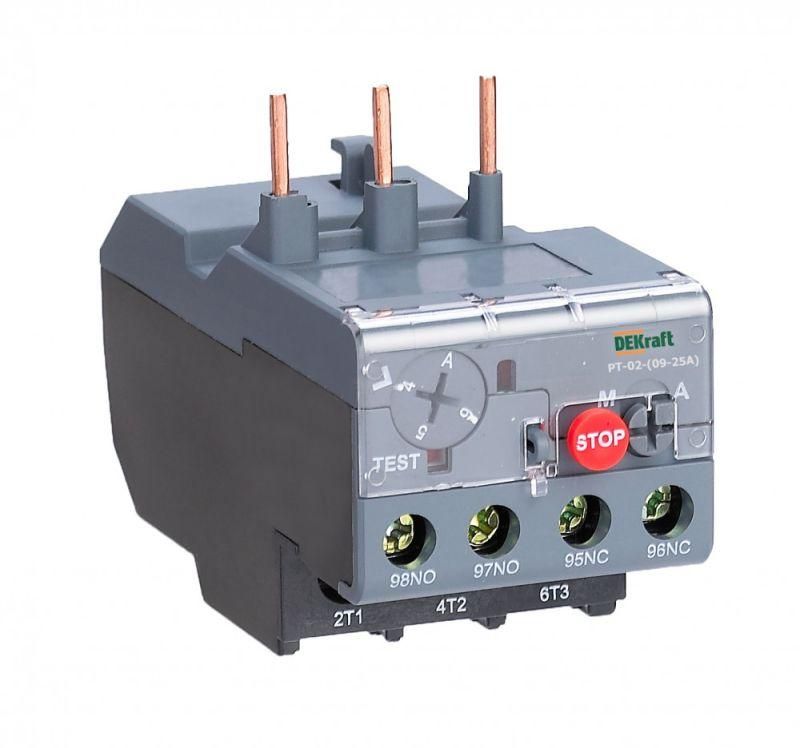

Реле тепловое для контакторов 09А-25А 1.0А-1.6А РТ-02 | 23160DEK DEKraft APC

Тепловое реле РТ-02 от DEKraft с номинальным током 1,6 А предназначено для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Устройство совместимо с контактными аппаратами серии КМ-102 и другими аналогичными моделями, обеспечивая надежную работу в промышленных системах.

Назначение и область применения

Реле РТ-02 защищает электродвигатели и электрооборудование от повреждений, вызванных длительной перегрузкой, асимметрией напряжения между фазами, затянутым запуском или заклиниванием ротора. Подходит для установки в пускателях, щитах управления и на линиях с нагрузкой до 25 А. Применяется на станках, насосах, компрессорах, конвейерах и другом оборудовании с асинхронными двигателями.

Технические характеристики

• Тип устройства: термическое реле перегрузки
• Номинальный ток: 1,6 А (диапазон регулировки 1,0–1,6 А)
• Число силовых полюсов: 3 - для трёхфазных сетей
• Количество вспомогательных контактов: 2 нормально открытых (НО), 2 нормально замкнутых (НЗ)
• Класс расцепления: 10 - время срабатывания при 7,2×Iном составляет 4–10 секунд
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Способ монтажа: можно крепить прямо на контактор или устанавливать отдельно

Совместимость и монтаж

Реле РТ-02 рассчитано для работы с контакторами серии КМ-102, но также совместимо с аналогичными устройствами других производителей при соблюдении габаритных и механических параметров. Для монтажа требуется свободное место рядом с контактором или на DIN-рейке. При установке важно правильно подключить три фазы через силовые контакты реле и использовать вспомогательные контакты для сигнализации или отключения цепи управления. Винтовые зажимы требуют плотного затягивания - проверьте после первого включения.

Безопасность и стандарты

Реле РТ-02 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет степень защиты IP20. Класс расцепления 10 гарантирует селективность срабатывания - устройство не реагирует на кратковременные импульсы тока, характерные при пуске двигателя, но надёжно отключает цепь при длительной перегрузке.

Преимущества

• Два режима самовозврата: ручной и автоматический - позволяют выбрать подходящий способ восстановления питания после срабатывания
• Узкий диапазон уставок (1,0–1,6 А) идеален для маломощных двигателей
• Стандартная конструкция - легко заменяется на аналоги других брендов
• Интеграция с контактными аппаратами без необходимости доработки шины

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - работает только в трёхфазных сетях
• Не защищает от коротких замыканий - необходимо применять дополнительно предохранители или автоматы
• Не рекомендовано использование в условиях постоянных вибраций выше допустимых уровней - возможны ложные срабатывания
• Температурный диапазон ограничен: работа возможна при +5…+40 C; при более высоких температурах окружающей среды точность уставок снижается

Примеры использования

• Защита двигателя насоса мощностью 0,75 кВт в системе водоснабжения
• Контроль перегрузки вентилятора на производстве с частыми пусками
• Обеспечение безопасности конвейерной линии с несколькими двигателями
• Установка в распределительном щите на заводе с использованием контакторов КМ-102 или аналогов

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 1,0–1,6 А - выбирайте реле с ближайшей уставкой сверху, если двигатель потребляет 1,8 А
• При использовании режима автоматического возврата учтите, что реле может снова включить двигатель до устранения причины перегрузки - используйте ручной режим там, где важна безопасность оператора
• Проверяйте состояние контактов каждые 6 месяцев - окисление может привести к ложному срабатыванию
• При монтаже вне контактора обеспечьте доступ к кнопкам сброса и возможность быстрого осмотра
• Не забывайте про посадочные размеры - РТ-02 имеет стандартную форму, но убедитесь, что есть место для винтового подключения и вентиляции
