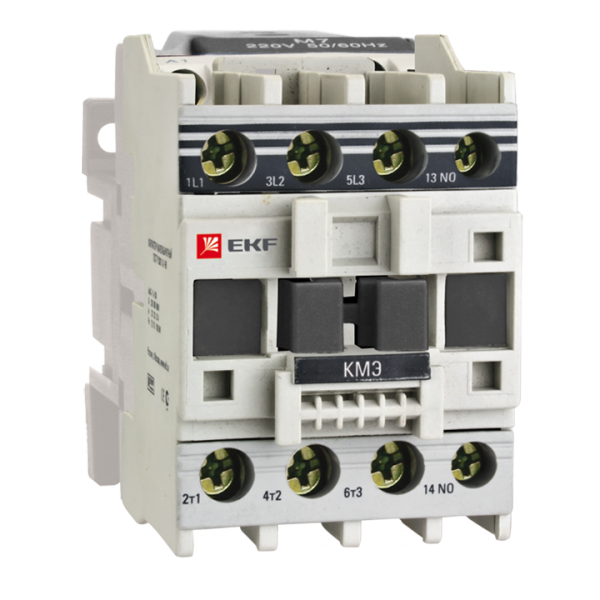

Контактор малогабаритный КМЭ 12А 380В 1NC EKF PROxima | ctr-s-12-380-nc

Контактор малогабаритный КМЭ 12А 380В 1НЗ 1NC от EKF серии PROxima предназначен для дистанционного включения и отключения трёхфазных нагрузок до 5 кВт, включая электродвигатели. Компактная конструкция и винтовые зажимы обеспечивают удобство монтажа на монтажную плату, а высокая долговечность контактов делает его надёжным решением для автоматических систем.

Назначение и область применения

Контактор малогабаритный КМЭ 12А 380В 1НЗ 1NC используется для коммутации трёхфазных электрических цепей с помощью слаботочного сигнала на катушку управления. Подходит для управления двигателями, насосами, вентиляторами, конвейерами и другим оборудованием, где требуется частое включение/выключение. Применяется в пультах управления, щитах автоматики, станках и промышленных линиях. Не предназначен для защиты от перегрузок - требует внешней тепловой защиты.

Технические характеристики

• Номинальный ток: 12 А - способен коммутировать нагрузку до 5 кВт при 380 В
• Напряжение катушки управления: 380 В переменного тока (AC)
• Число силовых полюсов: 3 - управление трёхфазными цепями
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подключения: винтовые зажимы - совместимы с кабелями до 25 мм2
• Способ монтажа: на монтажную плату (PCB) - фиксируется через отверстия в корпусе
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и повышенной влажности
• Ресурс контактов: более 1 млн циклов - благодаря серебросодержащему материалу
• Гарантия: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 12А 380В 1НЗ 1NC монтируется исключительно на печатную плату. Отсутствуют DIN-рейка или крепления для шкафа - необходимо проектировать место установки заранее. Винтовые зажимы допускают подключение медных проводов сечением до 25 мм2. Катушка управления не заменяется пользователем - напряжение фиксировано на 380 В AC. Для расширения числа вспомогательных контактов можно использовать контактные площадки, предусмотренные конструкцией корпуса. Присоединение дополнительных модулей (например, таймеров) возможно, но требует согласования с производителем.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует соответствие международным нормам безопасности для аппаратов управления. Серебряные контакты снижают риск нагрева и оплавления при больших токах. Однако устройство не оснащено внутренней защитой от перегрузки или короткого замыкания - обязательна установка предохранителей или тепловых реле в цепи питания. IP20 не обеспечивает защиту от брызг и пыли - применение в сырых или запылённых средах требует дополнительной герметизации корпуса.

Преимущества

• Высокая механическая прочность и долговечность контактов - до миллиона операций
• Компактный размер - идеален для плотной компоновки в контроллерах и щитах
• Серебряные контакты - устойчивы к окислению, не требуют обслуживания
• Фиксированный тип управления - минимизирует ошибки при подборе катушки
• Поддержка расширения функционала - возможность установки дополнительных контактов и таймеров

Ограничения применения

• Не подходит для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно
• Отсутствует встроенная защита от перегрузки - обязательно использование внешних реле
• Нельзя использовать для реверса одного контактора - для изменения направления вращения двигателя нужна пара КМЭ с блокировкой
• Только монтаж на плату - нельзя установить на DIN-рейку
• Катушка управления не меняется - невозможно адаптировать под 220 В или постоянный ток

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение конвейерной ленты в пищевой промышленности
• Автоматический пуск вентилятора по сигналу термодатчика
• Компонент в пульте управления станком с ЧПУ
• Связка из двух КМЭ 12А 380В 1НЗ 1NC для реверсивного управления асинхронным двигателем

Практические советы

• Перед монтажом проверьте, что сечение кабеля не превышает 25 мм2 - иначе возможен перегрев зажимов
• При использовании в сборке с двумя КМЭ для реверса обязательно используйте механическую блокировку - это предотвратит короткое замыкание
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить RC-цепочку или варистор
• Не устанавливайте контактор рядом с источниками сильного магнитного поля - это может вызвать ложное срабатывание
• При необходимости увеличения числа вспомогательных контактов - выбирайте официальные модули от EKF серии PROxima
