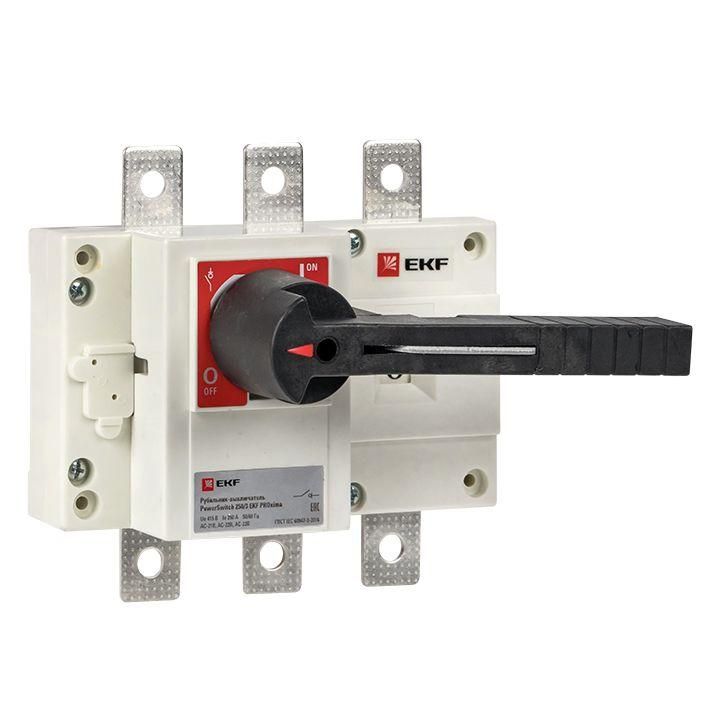

Рубильник-выключатель 250A 3P c рукояткой управления для прямой установки PowerSwitch EKF PROxima - psds-250-3

Рубильник-выключатель PowerSwitch PROxima с артикулом PSDS-250-3 — это трёхполюсное коммутационное устройство на 250 А, предназначенное для ручного отключения и включения трёхфазных цепей в распределительных щитах. Устройство обеспечивает надёжное механическое размыкание с функцией аварийной остановки и фиксацией рукоятки, что делает его подходящим для промышленных систем, где важна безопасность и предсказуемость операций.

Назначение и область применения

PowerSwitch PROxima используется для ручного отключения и включения трёхфазных электрических цепей с номинальным током до 250 А. Подходит для нечастых операций — например, при обслуживании оборудования, плановых отключениях или аварийной остановке. Применяется в распределительных щитах на производствах, в цехах, на конвейерах, насосных станциях и других объектах с высокой нагрузкой. Не предназначен для частого включения/отключения или автоматического управления.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 660 В переменного тока (50 Гц)
• Количество полюсов: 3
• Номинальная мощность (AC-23): 132 кВт
• Условный ток короткого замыкания: 17 кА
• Кратковременно выдерживаемый ток: 12 кА
• Степень защиты: IP00 — без защиты от пыли и воды, требует установки внутри закрытого щита
• Тип присоединения: болтовое (для шин или кабелей с сечением до 95 мм²)
• Тип рукоятки: рычажного типа, черного цвета
• Способ монтажа: на монтажную плату (панель)
• Функция аварийной остановки: да
• Блокировка рукоятки: есть — позволяет зафиксировать положение «Выкл» для безопасности при работах
• Конструкция: компактное устройство в прочном корпусе
• Количество нормально открытых контактов: 0

Совместимость и монтаж

PowerSwitch PROxima устанавливается на монтажную плиту внутри металлического или пластикового щита. Для подключения используются болты — необходимо подготовить провода сечением до 95 мм². Устройство совместимо с любыми стандартными DIN-рейками и щитами, имеющими достаточные габариты для размещения корпуса. Клеммы рассчитаны на многожильные и одножильные провода. Перед монтажом проверьте соответствие посадочных отверстий и глубины щита — устройство не имеет боковой защиты, поэтому требует чёткого соблюдения правил размещения в электрошкафу.

Безопасность и стандарты

Контакты выполнены из медного сплава с серебряным покрытием — повышает долговечность и снижает нагрев. Корпус изготовлен из стекловолоконной ненасыщенной полиэфирной смолы: материал устойчив к огню, химическим воздействиям (включая CO₂) и механическим ударам. Двойное размыкание на каждом полюсе гарантирует полное отключение цепи. Блокировка рукоятки соответствует требованиям по предотвращению случайного включения при проведении ремонтных работ. Устройство не имеет внутренней защиты от перегрузок или КЗ — применяется в паре с автоматическими выключателями или предохранителями.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) — независимо от усилия оператора, исключает дуговые процессы
• Фиксация рукоятки в положении «Выключено» — обязательная мера безопасности при ТО
• Высокая термостойкость и диэлектрическая прочность корпуса
• Два разделительных контакта на полюс — увеличивают надёжность отключения
• Широкий рабочий диапазон напряжений (до 660 В) — подходит для промышленных сетей

Ограничения применения

• Не допускается использование вне закрытого щита — степень защиты IP00 не защищает от пыли, влаги и внешних воздействий
• Не предназначен для частого включения/отключения — не более нескольких раз в день; для частых операций используйте контакторы
• Не имеет встроенной защиты от перегрузок — обязательно требуется установка автоматического выключателя или предохранителей перед этим устройством
• Не подходит для установки в условиях повышенной влажности, запылённости или агрессивной среды без дополнительной герметизации щита

Примеры использования

• Главный рубильник в распределительном щите цеха с токарными станками
• Автоматическая остановка конвейера при аварии — через кнопку аварийного отключения, связанную с блокировкой рукоятки
• Отключение питания насосной группы перед профилактическим осмотром
• Изоляция участка сети при ремонте вводного щита

Практические советы

• Перед монтажом убедитесь, что сечение кабелей соответствует максимальному значению (до 95 мм²) — иначе возможен перегрев и оплавление клемм
• Обязательно используйте блокировку рукоятки при работе вблизи оборудования — это минимизирует риск включения при наличии людей рядом
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно после длительной работы на пределе тока
• Для удобства обслуживания рекомендуется устанавливать PowerSwitch PROxima на видном месте в щите, с доступом к рукоятке без препятствий
• Не путайте с автоматическими выключателями — этот рубильник не отключает при перегрузке, он лишь ручной разъединитель
