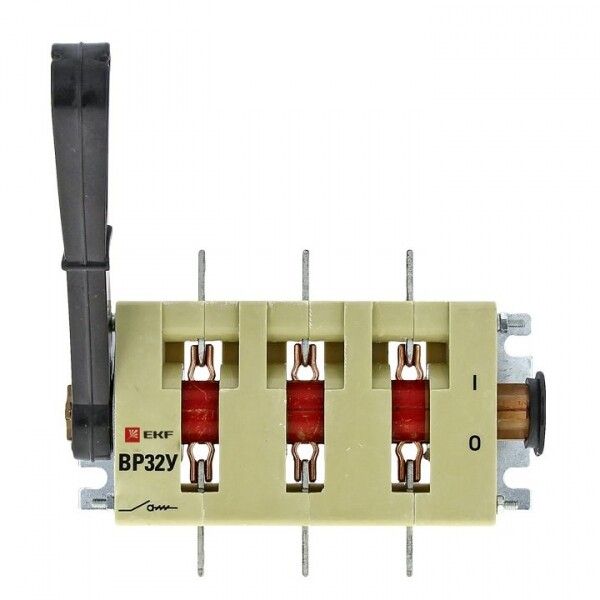

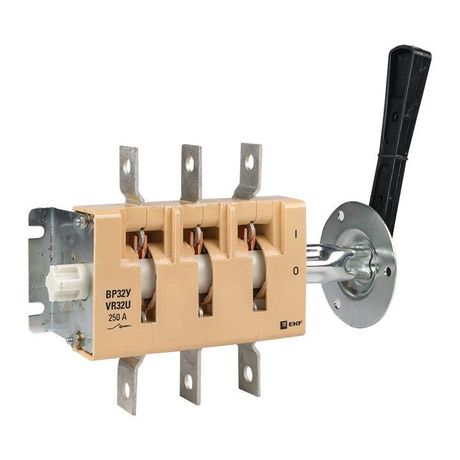

Выключатель-разъединитель ВР32У-35B31250 250А, 1 направление с д/г камерами, съемная левая/правая рукоятка EKF MAXima PROxima | uvr32-35b31250

Выключатель-разъединитель ВР32У-35B31250 от EKF - это надёжное устройство для ручного отключения и включения трёхфазных цепей до 690 В, предназначенное для обслуживания и аварийной остановки оборудования. Модель ВР32У-35B31250 оснащена дугогасительными камерами и съёмной рукояткой, что делает её удобной для монтажа в распределительных щитах и технологических линиях.

Назначение и область применения

Выключатель-разъединитель ВР32У-35B31250 используется для безопасного отключения электроцепей при техобслуживании, ремонте или аварии. Он выполняет функции главного выключателя, сервисного выключателя и устройства аварийной остановки. Подходит для установки в силовые щиты на производствах, где есть двигатели, конвейеры, насосы и другое оборудование с высокими пусковыми токами. Применяется в системах с напряжением 400–690 В и частотой 50 Гц.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В
• Номинальная мощность (AC-23, 400 В): 125 кВт
• Условный ток короткого замыкания: 14 кА
• Кратковременно выдерживаемый ток: 750 кА
• Максимальное сечение кабеля: 120 мм2
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Тип управления: ручная рукоятка
• Тип присоединения: болтовое, через кабельные наконечники
• Способ монтажа: на монтажную плату (фиксированная установка)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Серия: PROxima
• Соответствие стандартам: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)

Совместимость и монтаж

Выключатель-разъединитель ВР32У-35B31250 монтируется на монтажную плиту с помощью крепёжных отверстий. Контактные выводы расположены перпендикулярно поверхности монтажа - это позволяет легко подключить шины или кабели с наконечниками без изгиба. Болтовое соединение требует использование кабельных наконечников сечением до 120 мм2. Для подключения используйте болты соответствующего класса прочности и момент затяжки, указанный в руководстве производителя.

Рукоятка съёмная и может быть установлена слева или справа - это удобно при компактном размещении в щите. Перестановка рукоятки возможна даже во время работы системы, если питание отключено и соблюдены правила безопасности.

Безопасность и стандарты

Выключатель-разъединитель ВР32У-35B31250 соответствует требованиям ГОСТ Р 50030.3-99 (МЭК 60947.3-99), что гарантирует соответствие международным нормам безопасности. Наличие двойного видимого разрыва цепи позволяет точно определить, что цепь отключена - это важно для работ по техобслуживанию. Дугогасительные камеры снижают риск возгорания при отключении нагрузки под током. Устройство не имеет автоматического отключения - его нельзя использовать как средство защиты от перегрузок или КЗ.

Преимущества

• Двойной видимый разрыв - наглядное подтверждение отключения питания
• Эффективное гашение дуги благодаря специальным камерам - повышает срок службы и безопасность
• Съёмная рукоятка с возможностью изменения положения (лево/право) - адаптивность под любую схему монтажа
• Высокая коммутационная способность - выдерживает токи до 14 кА при КЗ
• Универсальное болтовое присоединение - совместим с большинством медных шин и кабелей
• Климатическое исполнение УХЛ3 - надёжная работа в холодных и влажных помещениях

Ограничения применения

• Не предназначен для частых операций включения/отключения под нагрузкой - рекомендовано не более 1000 циклов в год
• IP20 - не защищён от пыли и брызг; не применяется в открытых или сырых местах без корпуса
• Не является автоматическим защитным устройством - требует наличия отдельных автоматов или предохранителей для защиты от перегрузок и КЗ
• Не допускается эксплуатация при напряжении выше 690 В или частоте отличной от 50 Гц
• Не подходит для установки в щиты с ограниченным свободным пространством - требуется минимум 80 мм глубины для рукоятки

Примеры использования

• Отключение трёхфазного двигателя на конвейере перед техобслуживанием
• Автоматическая остановка линии при срабатывании аварийной кнопки (в связке с другими устройствами)
• Изолирование участка сети в распределительном щите для проведения ремонтных работ
• Подключение и отключение трансформаторов или компенсирующих установок
• Системы водоснабжения и вентиляции на промышленных объектах

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 120 мм2 - иначе невозможно плотное соединение
• Обязательно используйте кабельные наконечники с подходящим диаметром отверстия - это исключит перегрев и плохой контакт
• При установке рукоятки убедитесь, что она не задевает другие элементы в щите - особенно при закрытых дверцах
• Для долгой службы регулярно проверяйте состояние контактов и дугогасительных камер - при наличии следов эрозии замените устройство
• Не используйте ВР32У-35B31250 как единственный элемент защиты - всегда сочетайте его с автоматическими выключателями или предохранителями
• При работе в условиях низких температур (ближе к −40 C) убедитесь, что механизм рукоятки не замёрз и свободно перемещается
