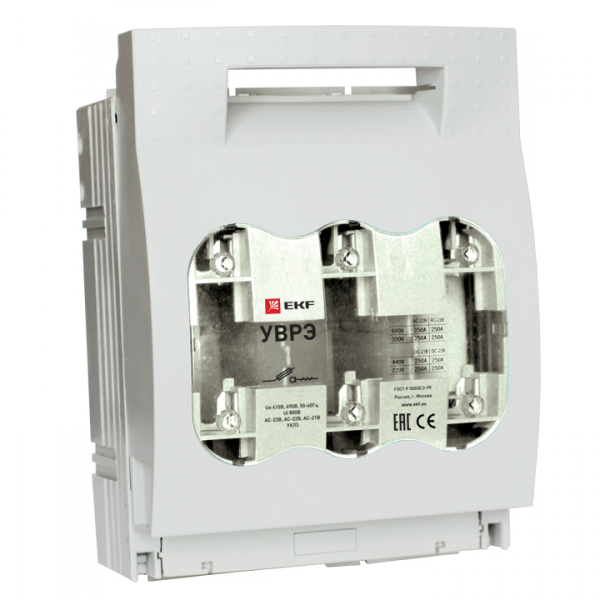

Выключатель-разъединитель УВРЭ 250А откидного типа под предохранители ППН (габ.1) | uvre-250 EKF

Выключатель-разъединитель УВРЭ 250А откидного типа под предохранители ППН (габарит 1) от EKF предназначен для ручного отключения и защиты цепей переменного тока до 690 В. Он используется в распределительных щитах как основной коммутирующий и защитный элемент, обеспечивает видимый разрыв цепи и совместим с предохранителями типоразмера 1. Артикул UVRÉ-250 соответствует серии PROxima.

Назначение и область применения

Выключатель-разъединитель УВРЭ 250А применяется для ручного включения и отключения электрических цепей, а также для защиты от коротких замыканий с помощью внешних плавких предохранителей. Подходит для установки в вводно-распределительных устройствах, силовых шкафах и системах управления. Может использоваться в качестве главного выключателя в распределительных щитах. Часто встречается на объектах с высокой нагрузкой - промышленные станки, конвейеры, системы вентиляции и насосные станции.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В переменного тока, 50 Гц
• Количество полюсов: 3
• Тип защиты: ножевые предохранители (тип ППН, габарит 1)
• Максимальное сечение кабеля: 120 мм2
• Условный ток короткого замыкания: 105 кА
• Кратковременно выдерживаемый ток: 8 кА
• Номинальная мощность при 400 В (AC-23): 124 кВт
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Тип управления: ручка с механическим приводом
• Тип присоединения: болтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, допустима повышенная влажность)
• Конструкция: для внутреннего монтажа в распределительный щит
• Цвет элементов управления: черный

Совместимость и монтаж

Выключатель-разъединитель УВРЭ 250А совместим с предохранителями ППН типоразмера 1. Для правильной работы необходимо использовать предохранители, соответствующие классу IEC 60269-1 и рассчитанные на ток 250 А. Монтаж осуществляется на металлическую или пластиковую монтажную плиту с фиксацией через крепежные отверстия. Диаметр отверстий под крепление - 8 мм. Кабели подключаются к болтовым зажимам; максимальное сечение - 120 мм2. Напряжение питания должно быть ниже 690 В. Предварительно проверьте соответствие сечения провода и номинала предохранителя - несоответствие снижает надежность защиты.

Безопасность и стандарты

Выключатель-разъединитель УВРЭ 250А соответствует требованиям ГОСТ Р 50030.3-99 (эквивалент МЭК 60947.3-99). Конструкция обеспечивает видимый разрыв цепи при открытии откидной крышки - это требование безопасности для работ по обслуживанию. Откидная крышка защищает от случайного прикосновения к токоведущим частям. Степень защиты IP30 исключает контакт с пальцами и инструментами, но не защищает от брызг и пыли - не используйте в условиях открытого воздуха или сырых помещениях без дополнительной защиты.

Преимущества

• Визуальный контроль положения контактов - при открытии крышки сразу видно, что цепь разорвана.
• Функция фронтальной защиты: крышка препятствует случайному прикосновению к токоведущим элементам.
• Контрольные отверстия позволяют измерить напряжение без вскрытия щита - удобно для диагностики.
• Поддержка установки дополнительного электромеханического контакта (NO+NC) - можно подключить сигнализацию состояния “включен/выключен”.
• Высокая коммутационная способность (105 кА) позволяет применять в сетях с большими токами КЗ.

Ограничения применения

• Не предназначен для автоматического отключения - только ручное управление.
• IP30 не обеспечивает защиту от влаги - запрещено использование во влажных, пыльных или наружных условиях без герметичного кожуха.
• Не работает без установленных предохранителей - сам по себе не является устройством защиты, лишь коммутатором.
• Не рекомендован для частого включения/отключения (более 10–15 раз в день) - срок службы контактов ограничен механической износостойкостью.
• Требуется свободное пространство перед щитом для открытия крышки - минимум 30 см глубины.

Примеры использования

• Главный рубильник в распределительном щите промышленного оборудования.
• Отключающее устройство перед частотными преобразователями на конвейере.
• Разъединитель в системе водоснабжения для аварийного отключения насосной группы.
• Вводной аппарат в щите управления технологической линии с питанием 400 В.

Практические советы

• Перед монтажом убедитесь, что предохранители выбраны правильно - они должны иметь номинал 250 А и подходить по типоразмеру 1.
• При подключении кабелей затягивайте болты моментом 10–12 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт.
• Если требуется удалённый контроль состояния, заказывайте модификацию с дополнительным контактом NO+NC - он подключается параллельно к контроллеру или световой индикации.
• Не закрывайте крышку, пока не убедились, что все предохранители установлены и не имеют трещин - работа с поврежденными предохранителями опасна.
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых операциях включения. При появлении следов дуги или оплавления - замена обязательна.
