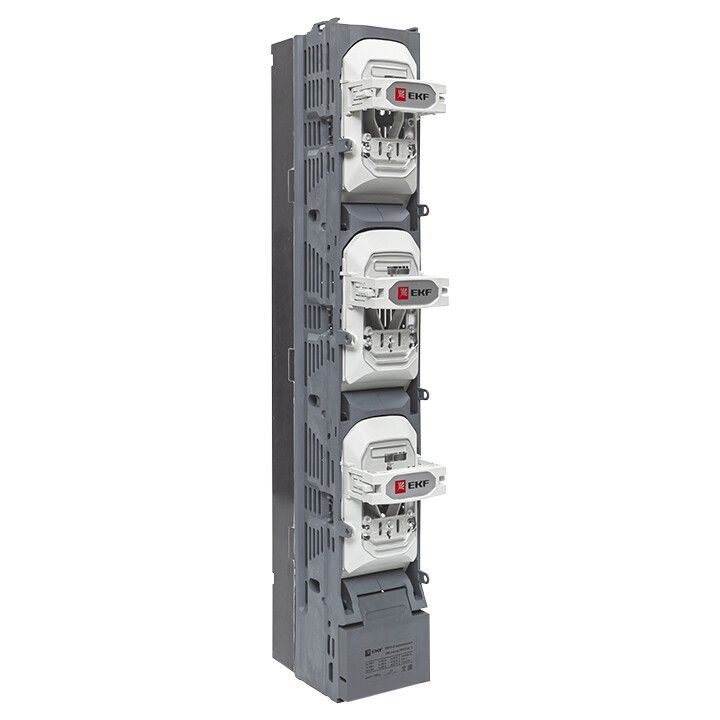

Выключатель-разъединитель УВРЭ v2 верт. (185мм) 250А пофазный под ППН габ.1 PROxima EKF uvre2-v-250-p

Выключатель-разъединитель УВРЭ v2 вертикальный (185мм) 250А пофазный под плавкий предохранитель (ППН) габарит 1 от бренда EKF предназначен для ручного отключения и защиты цепей переменного тока до 690 В. Он используется в распределительных щитах и шкафах низкого напряжения, обеспечивает видимый разрыв цепи и совместим с предохранителями ППН габарита 1.

Назначение и область применения

Выключатель-разъединитель УВРЭ v2 вертикальный применяется для ручного включения и отключения электрических цепей, а также для защиты от коротких замыканий и перегрузок. Его используют в вводно-распределительных устройствах, шкафах управления, трансформаторных подстанциях и других системах низкого напряжения. Подходит для установки в распределительные щиты. Отличается пофазным отключением - каждый полюс размыкается независимо, что повышает надёжность при обслуживании.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В
• Номинальная мощность при 400 В (AC-23): 124 кВт
• Условный номинальный ток короткого замыкания: 50–100 кА
• Кратковременно выдерживаемый ток: 8 кА
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Тип предохранителей: ППН, габарит 1
• Тип присоединения: болтовое
• Тип рукоятки: рычажного типа
• Конструкция: компактное устройство в защищённом корпусе
• Способ монтажа: на монтажную плату
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Выключатель-разъединитель УВРЭ v2 вертикальный устанавливается на монтажную плату внутри распределительного щита. Для подключения нагрузки и источника питания используются болтовые зажимы - требуют фиксации проводов с помощью гаек и шайб. Совместим с плавкими предохранителями ППН габарита 1 (не входят в комплект). Габариты аппарата соответствуют 185 мм по высоте - проверьте свободное место в щите перед установкой. Монтаж возможен только в вертикальном положении, как указано в названии модели.

Безопасность и стандарты

При отключении выключатель создаёт двойной видимый разрыв каждой фазы - это позволяет гарантировать отсутствие напряжения на оборудовании во время техобслуживания. Соответствует требованиям к изоляции и механической прочности для оборудования низкого напряжения. Степень защиты IP30 исключает случайный контакт с токоведущими частями, но не защищает от влаги - не используйте в сырых помещениях или на улице.

Преимущества

• Пофазное отключение - каждая фаза размыкается отдельно, снижает риск неполного отключения
• Чёткая визуальная индикация состояния (включено/выключено) благодаря рычажному механизму
• Высокая коммутационная способность - выдерживает токи КЗ до 100 кА
• Компактный корпус с жесткой конструкцией - устойчив к вибрациям и механическим воздействиям
• Простота замены предохранителей - доступ к элементам после открытия крышки

Ограничения применения

• Не предназначен для частого включения/отключения - не является автоматическим выключателем; рассчитан на редкие операции (до нескольких раз в день)
• IP30 - нельзя использовать в условиях повышенной влажности, пыли или на открытом воздухе
• Требуется внешняя защита - предохранители ППН необходимо приобретать отдельно
• Не имеет встроенных контактов сигнализации - невозможно подключить удалённую индикацию состояния
• Монтаж допускается только на горизонтальной поверхности (монтажная плата); вертикальная ориентация - только по расположению самого аппарата

Примеры использования

• Вводный рубильник в распределительном щите промышленного станка
• Защита силовой цепи конвейера на заводе
• Отключающее устройство перед преобразователем частоты
• Разъединитель в шкафе управления насосной станцией
• Изолирующий элемент в системе освещения крупного объекта

Практические советы

• Перед монтажом убедитесь, что в щите достаточно места - высота УВРЭ v2 составляет 185 мм, а глубина зависит от установленных предохранителей
• Выбирайте предохранители ППН габарита 1 с номиналом, соответствующим нагрузке, но не превышающим 250 А
• При затяжке болтов соблюдайте момент - переусердствовать нельзя, чтобы не повредить контактные площадки
• Проверяйте состояние контактов и механизмов раз в 6–12 месяцев - особенно при работе в условиях запылённости
• Не используйте этот аппарат как основной выключатель для ежедневного управления - он не рассчитан на частую коммутацию
