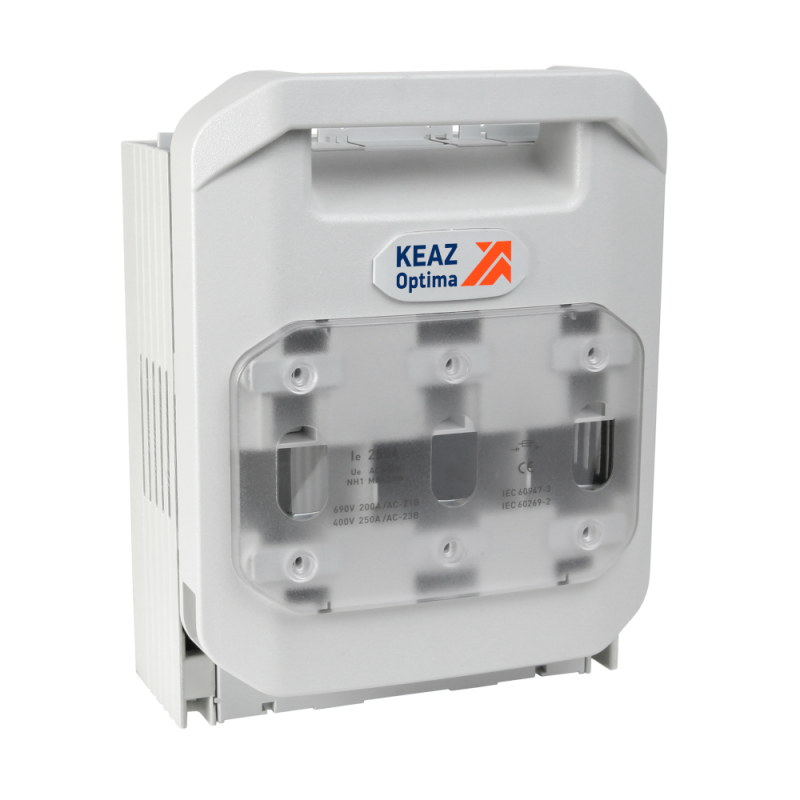

OptiBlock-1-M 3 полюсный предохранитель-выключатель-разъединитель - 337874 КЭАЗ

Предохранитель-выключатель-разъединитель 3 полюсный КЭАЗ (арт. 337874) - комбинированное устройство для безопасного отключения, защиты и управления трёхфазными цепями до 690 В. Подходит для стационарной установки на панелях в распределительных щитах промышленного оборудования.

Назначение и область применения

Предохранитель-выключатель-разъединитель 3 полюсный КЭАЗ (арт. 337874) выполняет три функции одновременно: служит выключателем для ручного отключения нагрузки, разъединителем для создания видимого разрыва цепи при обслуживании и защитным аппаратом при коротком замыкании через встраиваемые плавкие вставки. Применяется в трёхфазных сетях переменного тока 50–60 Гц с рабочим током до 250 А. Удобен для использования в щитах питания станков, насосов, конвейеров, систем вентиляции и других промышленных потребителей.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 250 А
• Количество полюсов: 3
• Тип предохранителя: ножевой, габарит NH1
• Способ монтажа: панельный (крепление на стенку щита)
• Размещение на шинах: сверху
• Размещение на DIN-рейках: универсальное (возможно крепление на рейку)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Материал корпуса: пластик
• Рукоятка: механическая, для ручного включения/отключения
• Количество нормально открытых контактов: 0
• Число групп: 1

Совместимость и монтаж

Предохранитель-выключатель-разъединитель 3 полюсный КЭАЗ (арт. 337874) рассчитан на установку плавких вставок типа NH1. Для работы требуется совместимый предохранитель OptiFuse NH - именно такие вставки рекомендует производитель. Монтаж осуществляется на панель с помощью болтовых креплений; возможно также крепление на стандартную DIN-рейку благодаря универсальной основе. Обязательно соблюдайте посадочные размеры: габарит NH1 требует соответствующего места в щите. Подключение проводов - верхнее и нижнее, согласно схеме на корпусе устройства.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на оборудование низкого напряжения. Степень защиты IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не защищает от попадания пыли или воды - поэтому применение допускается только внутри закрытых щитов. Разрыв цепи при отключении создаёт физический зазор, что позволяет выполнять работы по технике безопасности без риска включения.

Преимущества

• Объединяет три функции в одном корпусе - уменьшает количество компонентов в щите
• Позволяет визуально определить состояние цепи (включено/отключено) по положению рукоятки
• Интегрируется с серийными плавкими вставками OptiFuse NH - повышает надёжность защиты
• Универсальная система крепления - можно монтировать как на панель, так и на DIN-рейку
• Корпус из прочного пластика устойчив к механическим воздействиям и химическим средам в условиях производства

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна
• Не имеет встроенных автоматических расцепителей - перегрузки защищаются только плавкими вставками, которые требуют замены после срабатывания
• Не поддерживает дистанционное управление - операция включения/отключения исключительно ручная
• Требует обязательного использования вставок NH1 - другие типы не подходят
• Не рекомендуется для частого циклического включения/отключения - это снижает срок службы контактной системы

Примеры использования

• Щит управления асинхронным двигателем 15 кВт на 380 В
• Распределительный щит конвейерной линии с несколькими приводами
• Центральный рубильник для группы насосов в системе водоснабжения
• Аппарат ввода в цепь для испытательного стенда

Практические советы

• Выбирайте плавкие вставки OptiFuse NH с током срабатывания на 10–20% выше максимального рабочего тока нагрузки - это предотвращает ложные срабатывания
• Перед заменой вставки всегда отключайте питание и проверяйте отсутствие напряжения - даже при выключенном предохранителе-выключателе-разъединителе возможна подача напряжения с другой стороны
• Проверьте плотность затяжки клемм при монтаже - слабый контакт вызывает нагрев и выход из строя
• Не используйте этот аппарат вместо автоматического выключателя - он не обеспечивает защиту от длительных перегрузок без замены вставки
• При сборке щита учтите, что устройство занимает место как минимум 3 модуля - планируйте свободное пространство вокруг него для доступа и теплоотвода
