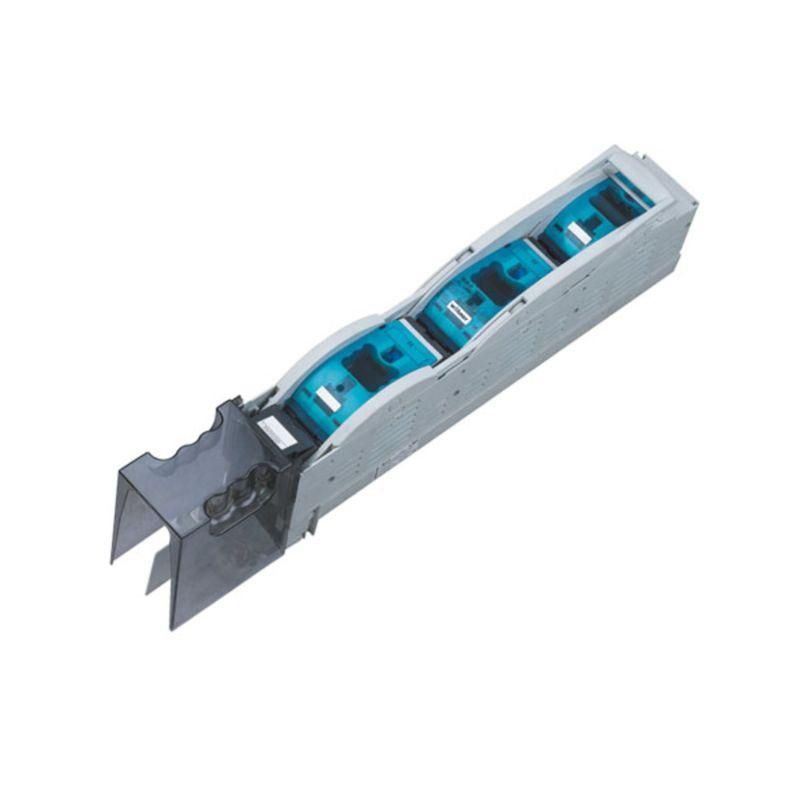

Предохранитель-выключатель-разъединитель NHRT40-250/3 с пофазным отключением | 407009 CHINT

Предохранитель-выключатель-разъединитель CHINT 407009 с пофазным отключением сочетает функции коммутации, защиты от перегрузки и визуального размыкания цепи. Устройство предназначено для безопасного обслуживания силовых цепей до 250 А в распределительных щитах промышленного оборудования.

Назначение и область применения

CHINT 407009 используется для ручного отключения трёхфазных цепей, обеспечивая одновременную изоляцию всех фаз. Он выполняет три задачи: служит выключателем для планового отключения, разъединителем для безопасности при ремонте и предохранителем - защищает провода от сверхтоков при помощи вставок. Подходит для установки в щитах станков, насосных систем, конвейеров и других промышленных объектах с высокой нагрузкой.

Технические характеристики

• Количество полюсов: 3 - отключение каждой фазы происходит независимо;
• Номинальный ток: 250 А - допустимая постоянная нагрузка без перегрева;
• Управление: рычажковый механизм - удобное и наглядное положение «вкл/выкл»;
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Монтаж на DIN-рейку и сборные шины - возможно крепление как на стандартную рейку, так и напрямую на медные шины питания.

Совместимость и монтаж

CHINT 407009 совместим со стандартными предохранительными вставками типа NH (DIN 43628). Для работы требуется установить соответствующие вставки на 250 А - устройство само по себе не содержит вставок. Монтаж возможен на сборные шины сечением до 120 мм2. Клеммы рассчитаны на зажим проводов до 95 мм2. Рекомендуется использовать специальные переходники для подключения к шинам, чтобы избежать механического напряжения на корпусе.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60269-1 и IEC 60947-3. Пофазное отключение гарантирует, что даже при отказе одной фазы остальные остаются отключенными - снижается риск случайного включения при работе на оборудовании. Конструкция исключает возможность частичного замыкания через соседние полюса.

Преимущества

• Пофазное отключение позволяет точно определить поврежденную фазу без дополнительных тестов;
• Рычаг имеет четкий фиксированный ход - легко отличить рабочее состояние от аварийного;
• Интеграция с шинами уменьшает количество соединений и повышает надежность системы;
• Компактный форм-фактор экономит место в щите при многоканальной компоновке.

Ограничения применения

• Не предназначен для частых операций включения/отключения - не является аппаратом для регулярной коммутации;
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать во влажных помещениях или вне помещений;
• Требуется обязательная установка подходящих предохранительных вставок - без них устройство не будет выполнять защитную функцию;
• Не рекомендовано применение в сетях с высокими импульсными перегрузками без дополнительной защиты.

Примеры использования

• Главный входной рубильник в распределительном щите станка с мощностью двигателя до 110 кВт;
• Аварийное отключение на участке конвейера с питанием 400 В / 250 А;
• Разъединитель перед частотным преобразователем для проведения техобслуживания.

Практические советы

• Перед установкой проверьте соответствие вставок номиналу 250 А - использование меньших вставок вызовет ложные срабатывания;
• При монтаже на шины используйте изолирующие прокладки между корпусом и металлической конструкцией;
• Обязательно отключите питание и заблокируйте устройство в положении «выкл» при проведении работ - даже при отключённом рычаге есть опасность обратного питания;
• Проверяйте температурный режим контактов каждые 6 месяцев - перегрев указывает на плохой контакт или износ вставок.
