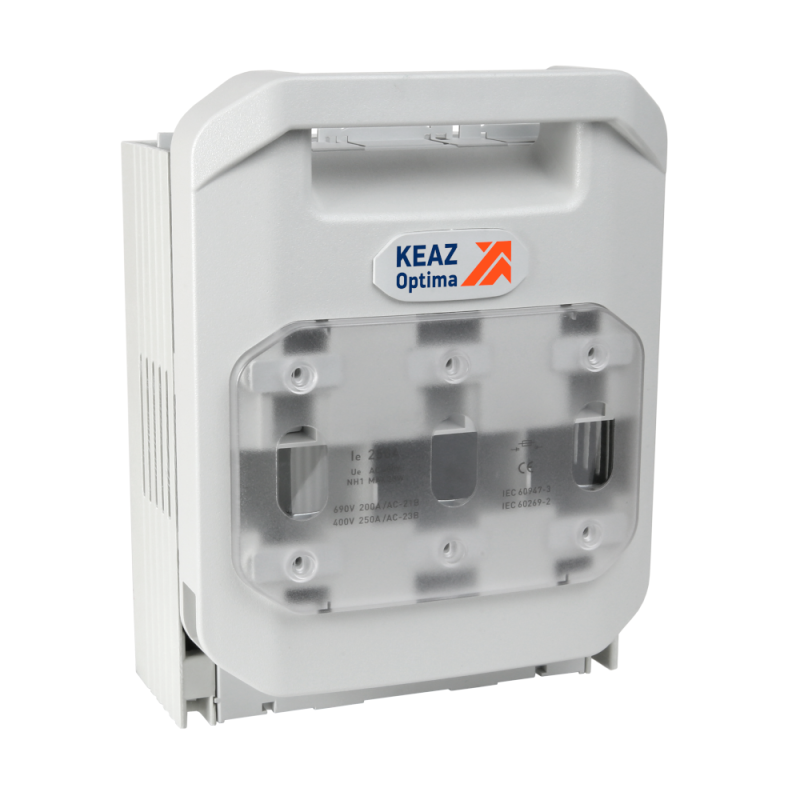

OptiBlock-1-M-S 3 полюсный предохранитель-выключатель-разъединитель - 337875 КЭАЗ

Предохранитель-выключатель-разъединитель OptiBlock-1-M-S 3-полюсный от Кэаз предназначен для коммутации и защиты электрических цепей переменного тока до 690 В. Устройство совмещает функции отключения нагрузки, защиты от коротких замыканий и обеспечивает видимый разрыв цепи. Артикул 337875 рассчитан на номинальный ток 250 А и устанавливается на DIN-шину.

Назначение и область применения

OptiBlock-1-M-S 3-полюсный используется для безопасного отключения и защиты трёхфазных цепей в распределительных щитах. Он применяется там, где требуется одновременно: включить/выключить оборудование, защитить цепь от сверхтоков и физически разорвать цепь для обслуживания. Подходит для промышленных объектов - станков, насосов, конвейеров, систем вентиляции и других устройств с высокой мощностью.

Технические характеристики

• Номинальное напряжение: 690 В AC
• Номинальный ток: 250 А
• Количество полюсов: 3
• Тип предохранителей: Ножевые, габарит NH1
• Способ монтажа: На Din-шину (крепление сверху)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли
• Материал корпуса: Пластик
• Рукоятка: Стационарная - не снимаемая, фиксируется в положении “Вкл” / “Выкл”
• Количество групп: 1
• Количество контактов: 0 - контактные элементы находятся внутри устройства, внешние точки подключения - через зажимы на шине

Совместимость и монтаж

OptiBlock-1-M-S 3-полюсный устанавливается исключительно на верхнюю часть стандартизированной DIN-рейки типа TS35. Для работы требуются плавкие вставки габарита NH1 - они вставляются внутрь аппарата после монтажа. Монтаж выполняется при отключённом питании. После установки на рейку устройство механически зафиксировано и не требует дополнительных креплений. Обязательно проверьте соответствие типоразмера вставок - использование вставок другого класса (например, NH2) невозможно.

Безопасность и стандарты

OptiBlock-1-M-S соответствует требованиям международных норм IEC 60947-3 и IEC 60269-2 для аппаратов управления и предохранителей. Применение плавких вставок OptiFuse NH гарантирует координированные характеристики отключения. Устройство имеет сертификаты соответствия ЕАЭС. IP20 позволяет использовать его только во внутренних помещениях, в сухих условиях без воздействия брызг, пыли или агрессивной среды.

Преимущества

• Объединяет три функции - выключение, разъединение и защита - в одном компактном модуле
• Фиксация на шине снижает время монтажа и уменьшает количество проводов
• Видимый разрыв цепи при открытом положении - повышает безопасность при техобслуживании
• Совместимость с оптимальными вставками OptiFuse NH - гарантированная надёжность отключения
• Жесткая конструкция корпуса из прочного пластика устойчива к механическим воздействиям

Ограничения применения

• Не влажной, запылённой или взрывоопасной среде - степень защиты IP20 недостаточна
• Запрещено применять вне помещений или в местах возможного попадания жидкости
• Не работает без установленных плавких вставок - сам по себе не является автоматическим выключателем
• Поддерживает только постоянную температуру окружающей среды +40C максимум; не рассчитан на экстремальные условия
• Не допускается ручное управление под нагрузкой выше 250 А - риск дугового пробоя

Примеры использования

• Защита и отключение трёхфазного двигателя 110–130 кВт в цеху
• Автономный рубильник перед преобразователем частоты
• Центральная точка отключения питания группы станков в сборочном участке
• Щитовая секция для распределения энергии на производственные линии

Практические советы

• Перед установкой всегда используйте плавкие вставки OptiFuse NH - другие модели могут не обеспечивать нужную временную характеристику отключения
• Проверяйте посадочные размеры шины - устройство совместимо только с TS35, не с более широкими или узкими рейками
• После монтажа убедитесь, что рукоятка легко перемещается между положениями - заклинивание указывает на деформацию или неверную установку
• При замене вставок обязательно отключите питание всей системы - даже при выключенном OptiBlock-1-M-S 3-полюсный остаётся под напряжением на входе
• Для удобства обслуживания можно помечать каждое устройство этикеткой с номером цепи и номиналом вставки
