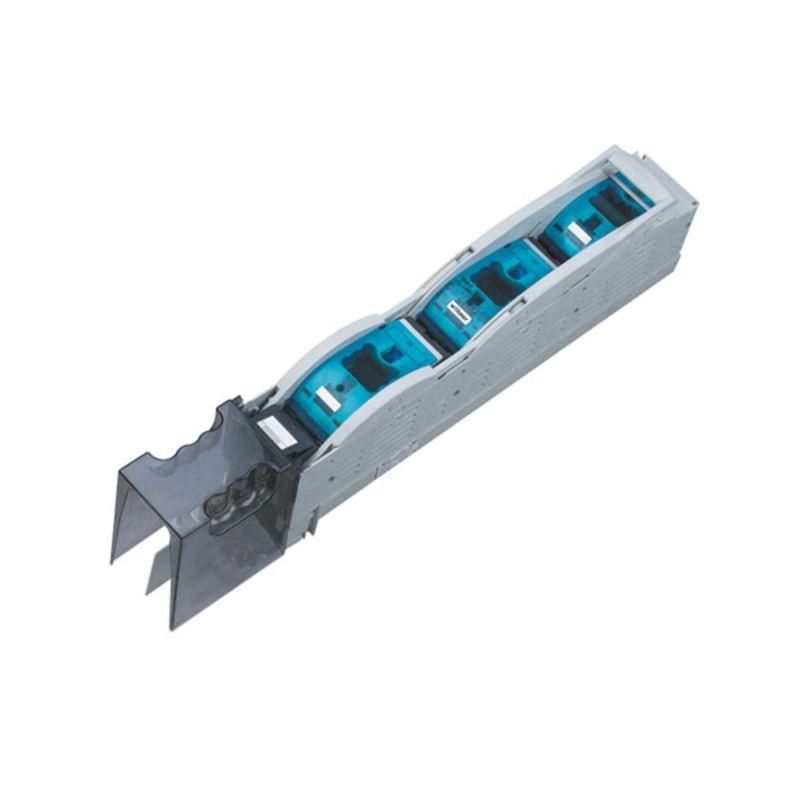

Предохранитель-выключатель-разъединитель NHRT40-250/3L с трехфазным отключением | 407005 CHINT

Предохранитель-выключатель-разъединитель CHINT 407005 - комбинированное устройство, сочетающее функции автоматического выключателя, разъединителя и предохранителя в одном корпусе. Подходит для защиты и управления трёхфазными цепями до 250 А, особенно там, где требуется надёжное механическое отключение и замена плавких вставок без демонтажа всего устройства.

Назначение и область применения

Устройство CHINT 407005 используется для безопасного отключения трёхфазных электрических цепей, защиты оборудования от перегрузок и коротких замыканий, а также для ручного размыкания цепи при обслуживании. Применяется в распределительных щитах промышленных объектов: на входе в станки, насосы, компрессоры, конвейеры и другие мощные потребители. Удобен там, где нужна одновременная фиксация положения всех трёх фаз и быстрая замена предохранителей.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз;
• Номинальный ток: 250 А - допустимая постоянная нагрузка без перегрева;
• Тип управления: рычажковый - удобное и наглядное управление положением контактов;
• Степень защиты IP20 - защищён от доступа пальцами и твёрдых предметов, но не от воды и пыли; подходит только для установки внутри закрытых щитов;
• Монтаж на DIN-рейку и сборные шины - возможность фиксации как на стандартной рейке, так и напрямую на силовой шинной системе;
• Интегрированные предохранители - требуют замены при срабатывании, но не требуют замены всего аппарата.

Совместимость и монтаж

CHINT 407005 совместим со стандартными сборными шинами для предохранителей класса NH (DIN 43629). Для монтажа необходимо учитывать посадочные габариты - устройство рассчитано на установку в щиты с достаточным свободным местом вокруг для теплоотвода. Клеммы предназначены для подключения медных проводников сечением до 70 мм2. Рычаг управления легко визуально определяет состояние: вверх - включено, вниз - отключено. Перед монтажом проверьте соответствие номинала предохранителей (не указаны в спецификации - выбираются отдельно).

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60269-1 и IEC 60947-3 для предохранительно-выключательных аппаратов. Конструкция исключает случайное включение при открытой крышке - механизм блокировки работает механически. Наличие трёхполюсного отключения гарантирует полную изоляцию цепи при обслуживании.

Преимущества

• Трёхфазное отключение в одном устройстве снижает количество компонентов в щите;
• Замена предохранителей возможна без отключения всей системы - достаточно открыть крышку и вытащить вставку;
• Рычажный механизм обеспечивает чёткое позиционирование и визуальный контроль состояния;
• Поддержка монтажа на шины позволяет экономить место и упрощает подключение высоких токов.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях - степень защиты IP20 требует установки только в герметичном щите;
• Не имеет встроенной тепловой или электромагнитной защиты - предохранители должны выбираться в соответствии с нагрузкой и временем срабатывания;
• Не подходит для частого включения/отключения - предназначен для редких операций разъединения, не для регулярного управления двигателем;
• Требует наличия подходящих плавких вставок - они не входят в комплект и заказываются отдельно.

Примеры использования

• Главный ввод в промышленный станок с трёхфазным двигателем 18,5 кВт;
• Защита и отключение питания группы конвейеров в логистическом центре;
• Распределительный пункт на заводе с шинной системой 400 В;
• Аппарат для аварийного отключения в цехе с повышенными требованиями к безопасности.

Практические советы

• Выбирайте плавкие вставки с номиналом, равным или чуть выше рабочего тока нагрузки - не более 1,25×250 А для нормальных условий;
• Перед заменой вставки всегда отключайте питание и используйте изолирующие средства - даже при отключенном рычаге есть риск остаточного напряжения;
• Проверяйте плотность контактов через год после установки - особенно при больших токах;
• Не используйте этот аппарат вместо автоматического выключателя для частого включения - он не рассчитан на многократные коммутации;
• Обязательно соблюдайте зазоры вокруг устройства для охлаждения - перегрев сокращает срок службы предохранителей.
