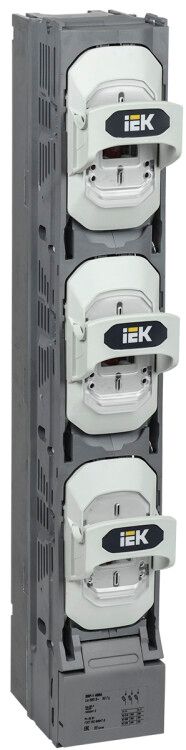

Предохранитель-выключатель-разъединитель ПВР-1 вертикальный 250А 185мм с пофазным отключением - SPR20-3-1-250-185-100 IEK

Выключатель-разъединитель-предохранитель ПВР-1 вертикальный 250А 185мм с пофазным отключением - устройство для ручного отключения и защиты электрических цепей переменного тока до 690 В. Бренд IEK предлагает эту модель как надежное решение для распределительных щитов, где требуется физическое отключение всех фаз одновременно. Артикул spr20-3-1-250-185-100 соответствует вертикальному исполнению с ножевыми предохранителями.

Назначение и область применения

Выключатель-разъединитель-предохранитель ПВР-1 используется для ручного отключения электроцепей и защиты от перегрузок и коротких замыканий. Подходит для установки в силовых щитах на объектах с постоянным доступом оператора: производственные линии, насосные станции, системы вентиляции, освещение крупных помещений. Отличается тем, что отключает все три фазы сразу - обеспечивает безопасную изоляцию цепи перед обслуживанием.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с высоким напряжением, включая промышленные 400/690 В
• Номинальный ток: 250 А - выдерживает нагрузки до этого значения без перегрева
• Количество полюсов: 3 - защищает и отключает все три фазы одновременно
• Тип защиты: ножевой предохранитель - требует замены плавкой вставки после срабатывания
• Степень защиты IP30 - защищен от предметов больше 2,5 мм, но не от воды и пыли
• Тип рукоятки: рычажный - удобно управлять одной рукой, четкий механический ход
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жесткую поверхность через отверстия
• Материал корпуса: пластик - легкий, не проводит ток, устойчив к внешним воздействиям
• Прозрачная крышка: есть - позволяет визуально проверить состояние плавкой вставки без вскрытия
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Устройство совместимо с ножевыми предохранителями стандарта gG/gL класса 250 А. Для монтажа требуется свободное место на плате или шасси размером не менее 185 мм по высоте. Крепление осуществляется болтами через отверстия в основании. Убедитесь, что расстояние между фазами соответствует требованиям безопасности - минимальный зазор между токоведущими частями должен быть не меньше 20 мм. Прозрачная крышка легко открывается для замены предохранителей - не требует демонтажа всего устройства.

Безопасность и стандарты

Выключатель-разъединитель-предохранитель ПВР-1 соответствует требованиям ГОСТ Р МЭК 60947-3 и ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи - обязательное условие для работ по техобслуживанию. Предохранители обеспечивают защиту от токов короткого замыкания, но не от перегрузок в режиме длительной работы - для них нужны дополнительные тепловые реле.

Преимущества

• Пофазное отключение гарантирует полную изоляцию трех фаз - снижает риск случайного включения
• Прозрачная крышка позволяет контролировать целостность плавких вставок без вскрытия корпуса
• Рычажная рукоятка обеспечивает четкое положение “вкл/выкл” - исключает неопределенное состояние
• Пластиковый корпус не требует заземления и не нагревается при работе
• Долгий срок службы - 15 лет - при условии регулярной замены предохранителей

Ограничения применения

• Не предназначен для автоматического отключения - требует ручного управления
• Защита действует только при коротком замыкании; для перегрузок нужна доп. аппаратура
• IP30 не защищает от влаги - нельзя использовать во влажных помещениях без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния к системе контроля
• Замена предохранителя требует отключения питания и доступа к внутренней части - не подходит для частых операций

Примеры использования

• Главный входной выключатель в распределительном щите цеха с током до 250 А
• Отключающее устройство перед мощными станками (токарные, фрезерные)
• Щит освещения на производстве с групповым управлением
• Распределительный пункт на базе сельскохозяйственной техники

Практические советы

• Выбирайте предохранители с подходящей характеристикой (gG/gL) и номиналом 250 А - не используйте более слабые
• Перед заменой предохранителя всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Проверяйте плотность контактов в зажимах - ослабление вызывает перегрев даже при номинальном токе
• Устанавливайте устройство так, чтобы рукоятка была доступна без препятствий - не закрывайте ее другими элементами
• При использовании в пыльных средах рекомендуется дополнительно поместить ПВР-1 в герметичный бокс - IP30 недостаточен
• Обязательно указывайте на крышке номер и тип установленного предохранителя - ускоряет диагностику
