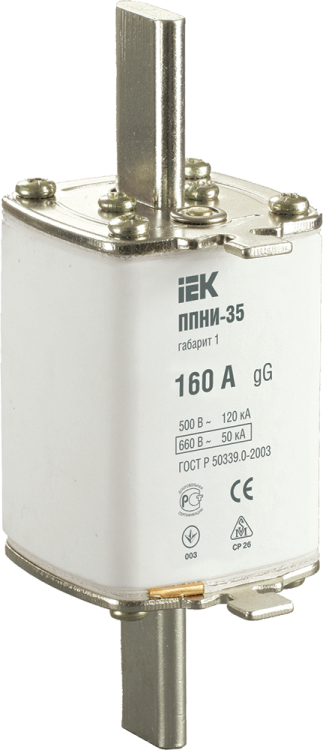

Плавкая вставка предохранителя ППНИ-35, габарит 1, 160А | DPP30-160 IEK

Плавкая вставка предохранителя ППНИ-35, габарит 1, 160 А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, распределительных щитах и системах низкого напряжения. Бренд IEK, артикул dpp30-160.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-35, габарит 1, 160 А используется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Подходит для установки в устройствах, где требуется надёжная и быстродействующая защита.

• Вводно-распределительные устройства (ВРУ)
• Распределительные шкафы (ШР, ШРС, ПР)
• Ящики и шкафы управления (ШРПНН)
• Трансформаторные подстанции (ЩО)
• Цепи питания оборудования с мощностью до 160 А

Работает в однофазных и трёхфазных сетях с напряжением до 690 В и частотой 50 Гц.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимум рабочего напряжения сети
• Отключающая способность: 150 кА - способность безопасно прервать самый большой возможный ток КЗ
• Род тока: Переменный (AC) - работает только в сетях переменного тока
• Габарит: 1 - соответствует стандартному размеру для втычных вставок; совместима с держателями ППНИ-1
• Количество полюсов: 1 - защищает одну фазу или один проводник
• Категория применения: gL/gG - универсальная защита: gG - против КЗ и перегрузок, gL - повышенная избирательность
• Способ монтажа: На аппарат - устанавливается в специальный держатель, не требует болтовых соединений
• Индикация: Передняя - видна через окно в держателе, позволяет определить состояние вставки без демонтажа
• Степень защиты IP00: Нет внешней защиты - вставка должна быть закрыта корпусом аппарата
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, температурой от −40C до +40C
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92

Совместимость и монтаж

Плавкая вставка ППНИ-35, габарит 1, 160 А совместима только с держателями предохранителей того же габарита - тип “1”. Монтируется путём введения контактов в зажимы держателя. Для правильной работы необходимо использовать оригинальные или сертифицированные держатели, соответствующие ГОСТ.

Не допускается установка вставки в держатели другого габарита (например, габарит 2 или 3) - это вызывает плохой контакт, нагрев и риск возгорания.

Монтаж выполняется при отключённом питании. После установки проверьте плотность посадки - вставка не должна люфтить.

Безопасность и стандарты

Плавкая вставка ППНИ-35, габарит 1, 160 А соответствует российским нормам безопасности ГОСТ Р 50339.0 и ГОСТ Р 50339.2. Сертифицирована для применения в промышленных объектах РФ. Отключение происходит с гарантированной дугогашущей способностью, что исключает выброс горящего металла вне корпуса.

Выполнение класса gG обеспечивает координированную защиту с автоматическими выключателями и другими устройствами в распределительной сети.

Преимущества

• Высокая отключающая способность (150 кА) - подходит даже для крупных промышленных объектов с высоким током КЗ
• Чёткая индикация состояния - переднее окно позволяет быстро диагностировать пробой
• Долгий срок службы - до 15 лет при правильной эксплуатации
• Стандартный габарит - легко заменяема, доступна в наличии во многих торговых точках
• Подтверждённая совместимость с держателями IEK и аналогичными изделиями других производителей

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для AC
• IP00 - нельзя устанавливать открытой! Обязательно помещать внутрь герметичного или защищённого корпуса
• Не рекомендовано использование в условиях запыления, сырости или химически активной среды без дополнительной защиты корпуса
• Не подходит для защиты чувствительной электроники - слишком медленное действие по сравнению с полупроводниковыми защитами
• Не имеет функции самовосстановления - после срабатывания требует замены

Примеры использования

• Защита входного автомата в ВРУ на 160 А
• Фазовая защита частотного преобразователя в промышленном станке
• Автоматическая защита насосной группы в системе водоснабжения
• Контур питания конвейерной ленты в пищевой промышленности
• Резервная защита силового кабеля в распределительном шкафу

Практические советы

• Выбирая вставку, всегда сверьте её номинальный ток (160 А) с расчетным током нагрузки - он должен быть меньше или равен, но не более чем на 20%
• Проверяйте посадочные места держателя на наличие следов перегрева - если есть потемнения или деформация, меняйте весь держатель
• При замене используйте ту же модель - не заменяйте 160 А на 125 А без перерасчета всей системы
• Для удобства обслуживания комбинируйте эту вставку с держателями IEK с прозрачной крышкой - сразу видно сработала ли вставка
• Храните запасные вставки в сухом месте - попадание влаги снижает надёжность срабатывания
