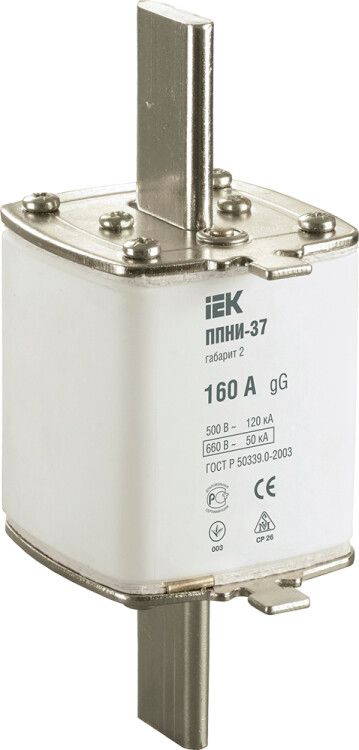

Плавкая вставка предохранителя ППНИ-37, габарит 2, 160А | DPP40-160 IEK

Плавкая вставка предохранителя ППНИ-37, габарит 2, 160А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленных распределительных устройствах, совместима с аппаратами, рассчитанными на габарит 2, и соответствует стандартам ГОСТ Р 50339.0–92 и ГОСТ Р 50339.2–92. Артикул dpp40-160, бренд IEK.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-37, габарит 2, 160А используется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Предназначена для установки в аппаратах, где требуется надёжная и быстродействующая защита. Подходит для работы в однофазных и трёхфазных сетях с напряжением до 690 В и частотой 50 Гц.

• Вводно-распределительные устройства (ВРУ)
• Распределительные шкафы (ШР, ШРС, ПР)
• Ящики и шкафы управления (ШРПНН)
• Оборудование трансформаторных подстанций (ЩО)
• Промышленные станки, конвейеры, насосы

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который вставка выдерживает без срабатывания при нормальных условиях.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначена вставка.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает без разрушения корпуса.
• Род тока: Переменный (AC) - работает только в сетях переменного тока 50 Гц.
• Количество полюсов: 1 - защищает одну фазу или один проводник.
• Габарит: 2 - стандартный размер, совместимый с держателями и аппаратами, рассчитанными на этот тип.
• Категория применения: gL/gG - универсальная защита: gG - для общих целей; gL - также обеспечивает избирательную координацию с другими устройствами защиты.
• Степень защиты IP00: Нет внешней защиты - вставка устанавливается внутри закрытых аппаратов, не подвергается воздействию окружающей среды.
• Исполнение индикатора: Передний - наличие индикатора срабатывания позволяет визуально определить пробой плавкой вставки без вскрытия аппарата.
• Климатическое исполнение: УХЛ3 - допустимо применение в помещениях с умеренным и холодным климатом, температурой от −40 C до +40 C, с повышенной влажностью.
• Срок службы: 15 лет - гарантируемый срок эксплуатации при соблюдении условий монтажа и нагрузки.

Совместимость и монтаж

Плавкая вставка ППНИ-37, габарит 2, 160А устанавливается исключительно в держатели и аппараты, специально предназначенные для габарита 2. Монтаж осуществляется путём втыкания в контактные зажимы - без инструментов. Контакты должны быть чистыми и плотно прилегать к торцевым поверхностям вставки. Не используйте адаптеры или переходники - это снижает надёжность контакта и увеличивает риск нагрева.

Монтаж возможен только на отключенном оборудовании. После замены проверьте соответствие нового элемента старому по току, напряжению и габариту.

Безопасность и стандарты

Плавкая вставка ППНИ-37, габарит 2, 160А сертифицирована по ГОСТ Р 50339.0–92 и ГОСТ Р 50339.2–92, что подтверждает её соответствие требованиям безопасности и надёжности для промышленного применения. Соответствует международному классу gL/gG, обеспечивающему высокую отключающую способность и селективность.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает безопасность даже при серьёзных авариях.
• Встроенный передний индикатор - позволяет быстро диагностировать сработавшую вставку без демонтажа оборудования.
• Устойчивость к перегрузкам - сохраняет работоспособность при кратковременных скачках тока выше номинала.
• Долгий срок службы (15 лет) - снижает затраты на обслуживание и замену.
• Совместимость со стандартными держателями - легко заменяется в существующих системах.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• Не предназначена для открытой установки - требует герметичного корпуса с защитой IP20 и выше.
• Не рекомендуется использовать в местах с частыми короткими замыканиями - это сокращает срок службы вставки.
• Запрещено ремонтировать или восстанавливать - после срабатывания вставка подлежит обязательной замене.
• Не подходит для защиты чувствительной электроники - предназначена для мощных силовых цепей.

Примеры использования

• Защита входного автомата в щите ВРУ на 160 А.
• Фазовая защита двигателя 110 кВт в шкафу управления.
• Автоматическая защита кабельной линии питания конвейера в цеху.
• Резервная защита в распределительном шкафу ШРПНН.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током защищаемой цепи - не допускайте значительного превышения.
• При замене используйте только оригинальные вставки того же габарита и категории - аналоги могут не обеспечивать нужную отключающую способность.
• Проверяйте состояние контактных пластин в держателе - окисление или деформация вызывают перегрев и ложные срабатывания.
• Если вставка срабатывает часто - ищите причину в самой цепи: короткое замыкание, перегрузка, неисправность нагрузки.
• Для удобства обслуживания выбирайте держатели с индикацией - они совпадают с конструкцией этой вставки.
