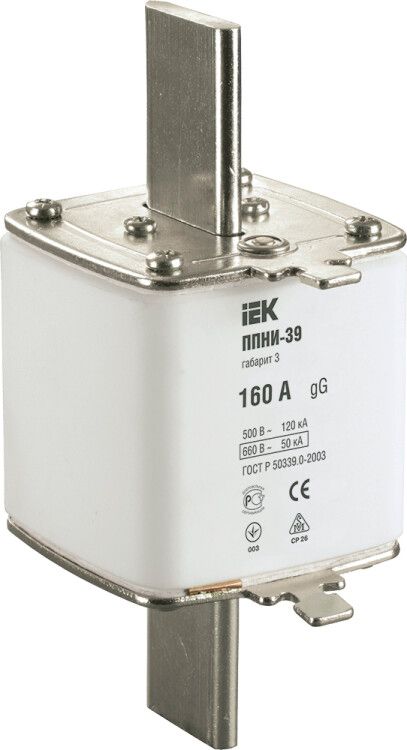

Плавкая вставка предохранителя ППНИ-39, габарит 3, 160А | DPP50-160 IEK

Вставка плавкая предохранителя ППНИ-39, габарит 3, 160А от IEK (ИЭК) - это однополюсный коммутационный элемент для защиты цепей от перегрузок и коротких замыканий. Артикул dpp50-160 рассчитан на работу в промышленных системах переменного тока до 690 В и применяется в аппаратуре с втычным креплением.

Назначение и область применения

Вставка плавкая предохранителя ППNI-39, габарит 3, 160А предназначена для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и аварийных коротких замыканий. Применяется в промышленных установках с переменным током частотой 50 Гц. Подходит для использования в:

• вводно-распределительных устройствах (ВРУ)
• шкафах распределительных (ШР, ШРС, ПР)
• щитах управления и автоматики (ЩО, ШРПНН)
• оборудовании трансформаторных подстанций

Подходит для однофазных и трёхфазных сетей с рабочим напряжением до 690 В. Предназначен исключительно для защиты кабельных линий и оборудования, но не для защиты двигателей или других устройств с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В AC - максимальное рабочее напряжение сети
• Отключающая способность: 150 кА - максимальная величина тока КЗ, которую вставка способна безопасно прервать
• Категория применения: gL/gG - универсальный тип для защиты кабелей и распределительных систем; обеспечивает селективную защиту
• Габарит: NH3 (габарит 3) - соответствует стандартному размеру для втычных предохранителей этого класса
• Количество полюсов: 1 - однополюсная конструкция, требует установки в каждом фазном проводе отдельно
• Индикация: передняя - наличие встроенного индикатора срабатывания, видимый через лицевую панель
• Степень защиты: IP00 - вставка не имеет собственной защиты от внешних воздействий; устанавливается внутри корпуса с защитой выше IP44
• Климатическое исполнение: УХЛ3 - допустимо применение в помещениях с умеренным и холодным климатом, температура от −40C до +40C
• Срок службы: 15 лет - гарантируемый срок эксплуатации при соблюдении условий монтажа и нагрузки
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствие российским стандартам на предохранители

Совместимость и монтаж

Вставка плавкая предохранителя ППNI-39, габарит 3, 160А совместима с любыми держателями предохранителей стандарта NH3 (габарит 3). Монтаж осуществляется путём вставления в контактные зажимы - втычной способ. Для работы требуется специализированный держатель с изоляционными и механическими фиксаторами. Индикатор срабатывания расположен спереди - позволяет визуально определить состояние вставки без вскрытия щита. Напряжение питания - только переменное (AC), использование в цепях постоянного тока запрещено.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует её надёжность и безопасность при работе в условиях повышенных токов. Конструкция выполнена с учётом требований к искрогашению и термостойкости. Благодаря категории gL/gG, она обеспечивает селективность при координации с другими защитными устройствами. Отключение происходит за доли секунды даже при токе КЗ до 150 кА, минимизируя риск повреждения оборудования.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных промышленных объектов
• Встроенный индикатор срабатывания - ускоряет диагностику отказов
• Совместимость со всеми стандартными держателями NH3 - легко заменяется
• Долгий срок службы (15 лет) - снижает затраты на обслуживание
• Соответствие российским стандартам - легальность применения в госзакупках и промышленных проектах

Ограничения применения

• Не предназначен для защиты электродвигателей - из-за высоких пусковых токов возможны ложные срабатывания
• IP00 - не может использоваться вне герметичного корпуса; требует установки в закрытые шкафы
• Только переменный ток - нельзя использовать в цепях постоянного тока (DC)
• Однополюсная конструкция - для трёхфазной системы необходимо три вставки, установленные в каждый фазный провод
• Не рекомендовано применение в средах с высокой запылённостью или агрессивными газами - несмотря на климатическое исполнение УХЛ3, внутренние компоненты чувствительны к загрязнениям

Примеры использования

• Защита входного кабеля 380/220 В от главного автомата до распределительного щита в цехе
• Фазовая защита ввода в шкаф управления насосной станцией
• Местная защита силовой линии к конвейеру в пищевой промышленности
• Дополнительная защита в распределительном щите трансформаторной подстанции 10/0,4 кВ

Практические советы

• Выбирая вставку, проверьте, чтобы номинальный ток держателя совпадал с 160 А - не используйте адаптеры или переходники
• При замене всегда отключайте питание и используйте изолирующие инструменты - даже после отключения возможно наличие остаточного заряда
• При наличии нескольких вставок в одном щите - помечайте их по номерам цепей, чтобы быстрее находить сработавшие
• Проверяйте целостность контактов в держателе при каждой замене - окисление или нагрев могут вызывать перегрев даже при исправной вставке
• Не заменяйте вставку на более высокого номинала - это создаёт опасность перегрева кабеля и возгорания
• Для удобства обслуживания выбирайте держатели с механизмом блокировки - они предотвращают случайное извлечение под напряжением
