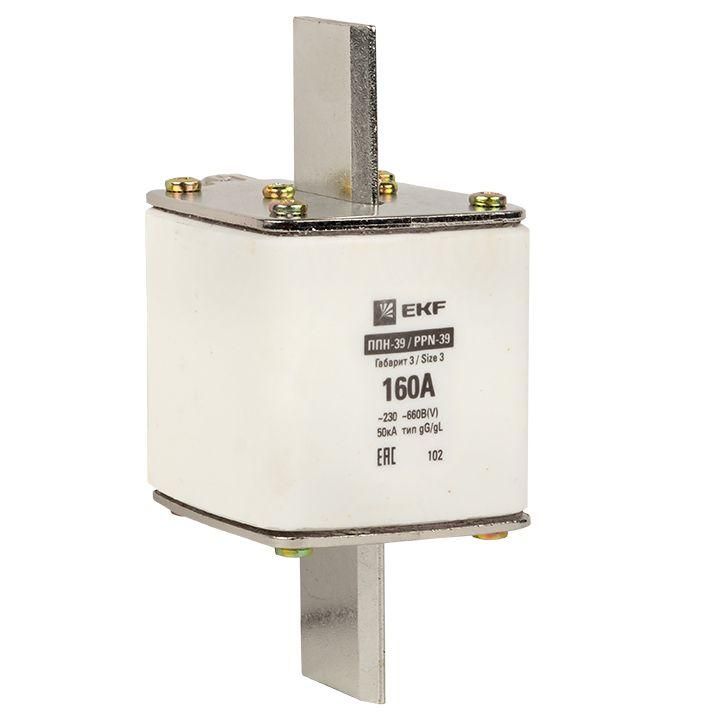

Плавкая вставка ППН-39 630/160А габарит 3 EKF PROxima - fus-39/630/160

Вставка плавкая ППН-39 630/160А габарит 3 от бренда EKF PROxima - это надёжный элемент защиты для цепей переменного тока, рассчитанный на работу в промышленных распределительных устройствах. Эта модель обеспечивает отключение при перегрузках и КЗ, сохраняя целостность оборудования и безопасность персонала.

Назначение и область применения

Вставка плавкая ППН-39 630/160А габарит 3 используется для защиты кабельных линий и промышленных электроустановок от сверхтоков - как длительной перегрузки, так и короткого замыкания. Применяется в системах переменного тока частотой 50 Гц с рабочим напряжением до 660 В. Устанавливается в низковольтные комплектные устройства: распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы распределительные силовые ШРС1 и аналогичные корпуса.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 660 В - предельное напряжение сети, для которой предназначен элемент;
• Род тока: переменный (AC), 50 Гц - совместим только с сетями переменного тока;
• Номинальная отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения;
• Габарит: 3 - соответствует типоразмеру 3, определяющему физические размеры и посадочные места в держателе;
• Категория применения: gL/gG - универсальная классификация, означает защиту как кабелей (gG), так и полупроводниковых устройств (gL);
• Гарантийный срок: 60 месяцев - официальный срок службы при соблюдении условий эксплуатации.

Совместимость и монтаж

Вставка плавкая ППН-39 630/160А габарит 3 совместима исключительно с держателями плавких вставок типа ППН-39. Для установки требуется отключить питание, извлечь старую вставку и вставить новую до щелчка - контактные площадки должны плотно прилегать. Недопустимо использовать её в других габаритах (например, 1 или 4), даже если они кажутся подходящими - это нарушает механическую и тепловую согласованность системы. Монтировать можно только в закрытых коммутационных аппаратах, защищённых от доступа посторонних лиц.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60269-1 и GOST R 50030.3, что гарантирует исполнение норм безопасности и надёжности отключения. Сертифицирована для работы в условиях промышленного производства, где допускается повышенная запылённость и колебания температур. Отличается высокой степенью термической стабильности - не деформируется при многократных срабатываниях ниже порога отключения.

Преимущества

• Высокая отключающая способность (50 кА) позволяет применять в местах с большими токами КЗ - например, рядом с мощными трансформаторами;
• Категория gL/gG даёт двойную функциональность: защита и кабелей, и чувствительной аппаратуры;
• Стандартный габарит 3 обеспечивает широкую совместимость с популярными сериями панелей ЩО-70 и ВРУ1;
• Долгий срок гарантии (5 лет) указывает на качество материалов и технологию изготовления.

Ограничения применения

• Не постоянному току (DC) - использование в DC-цепях недопустимо, возможен отказ и возгорание;
• Не рекомендована для защиты двигателей с частым пуском - импульсы тока могут вызывать ложные срабатывания;
• Не следует применять вне герметичных или закрытых корпусов - открытый монтаж повышает риск травматизма и снижает IP-защиту;
• Максимальное напряжение 660 В - нельзя использовать в сетях выше этого значения, даже временно.

Примеры использования

• Защита входного кабеля питания в распределительном щите ЩО-70 на предприятии;
• Обеспечение аварийного отключения группы насосов в системе водоснабжения;
• Функция защиты вводного автомата в здании с трёхфазной сетью 380/660 В;
• Элемент в составе шкафа управления конвейерной лентой на заводе.

Практические советы

• Выбирая вставку ППН-39 630/160А габарит 3, проверьте соответствие габарита в держателе - неверный размер может привести к плохому контакту и нагреву;
• При замене всегда используйте оригинальные вставки того же номинала - не меняйте ток с 160 А на 125 А или 200 А без перерасчёта всей цепи;
• Если вставка сработала несколько раз за месяц - исследуйте причину: возможно, есть КЗ, перегрузка или неисправность нагрузки;
• Храните запасные вставки в сухом месте - влага снижает надёжность контактных поверхностей.
