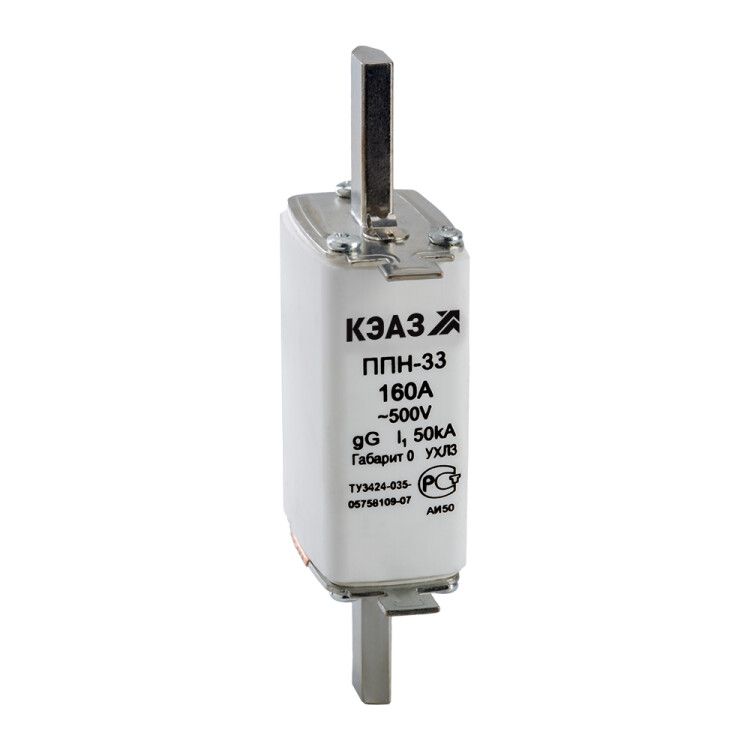

Вставка плавкая ППН 33 160А X3 габарит 0 УХЛ3 КЭАЗ 111341

Вставка плавкая ППН-33-X3-0-160А УХЛ3 от КЭАЗ - это однополюсный предохранитель с отключением при перегрузках и коротких замыканиях, рассчитанный на работу в силовых цепях переменного тока. Применяется в промышленном оборудовании, распределительных щитах и системах автоматизации, где требуется надёжная защита цепей с током до 160 А.

Назначение и область применения

Вставка плавкая ППН-33-X3-0-160А УХЛ3 защищает электрические цепи от повреждений из-за перегрузок и коротких замыканий. Подходит для установки в аппаратах и распределительных устройствах, работающих в условиях промышленных предприятий, жилых и общественных зданий. Предназначен для трёхфазных сетей переменного тока с частотой 50–60 Гц и номинальным напряжением до 690 В.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В (переменный ток AC)
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения
• Типоразмер: 0 - компактный формат, совместимый с типовыми держателями
• Количество полюсов: 1
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчив к влажности и колебаниям температуры
• Категория применения: gL/gG - обеспечивает защиту как от длительных перегрузок, так и от высоких токов короткого замыкания
• Индикация срабатывания: верхняя - видимый механический выброс бойка при перегорании
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или держатель
• Частота: 50/60 Гц
• Метод монтажа: на аппарат - фиксируется в специальном держателе, не требует сверления или пайки
• Наличие бойка: да - позволяет визуально определить сработавший элемент

Совместимость и монтаж

Вставка плавкая ППН-33-X3-0-160А УХЛ3 совместима с держателями предохранителей типа 0, соответствующими ГОСТ Р 50339.0. Монтаж осуществляется путём вставки в контактную пару держателя - без инструментов. Обязательно использовать держатель с изоляцией и защитной крышкой, поскольку сама вставка не имеет степени защиты (IP00). Для замены достаточно вынуть сработавшую вставку и вставить новую - процесс занимает несколько секунд.

Безопасность и стандарты

Произведена в соответствии с ГОСТ Р 50339.0-2003 и ТУ3424-050-05758109-2008. Соответствует международным требованиям к классу gL/gG, что гарантирует селективность и надёжность отключения. Бойковый индикатор снижает риск ошибочного включения после срабатывания. Нельзя использовать в открытых местах без корпуса - риск поражения током и возгорания.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных систем
• Визуальный индикатор срабатывания - быстрая диагностика отказа
• Широкий диапазон рабочих температур - надёжна даже в холодных помещениях или на улице
• Совместимость со стандартными держателями типа 0 - легко заменяема
• Производство КЭАЗ - проверенная технология, применяемая в России более 50 лет

Ограничения применения

• Не предназначен для работы в цепях постоянного тока - только переменный ток (AC)
• IP00 - нельзя устанавливать без защитного корпуса или держателя
• Не рекомендован для защиты чувствительной электроники - применяется только в силовых цепях
• Запрещено использовать при температурах выше +40 C или ниже -60 C
• Не подлежит восстановлению - после срабатывания заменяется полностью

Примеры использования

• Защита входных групп промышленных станков и насосов
• Фазовая защита в распределительных щитах зданий
• Цепи управления конвейеров и автоматических линий
• Щиты питания лифтов, вентиляционных систем, освещения

Практические советы

• Выбирая вставку ППН-33-X3-0-160А УХЛ3, убедитесь, что держатель соответствует типоразмеру 0 и рассчитан на 160 А и 690 В
• Проверьте наличие бойка перед установкой - он должен быть в исходном положении
• При замене всегда используйте изолирующие инструменты и отключите питание
• Не допускайте попадания пыли и влаги внутрь держателя - это снижает срок службы контактов
• Для систем с частыми срабатываниями - проанализируйте причину перегрузки; возможно, нужна другая защита
• Артикул 111341 - единственный номер для заказа этой модели от КЭАЗ
