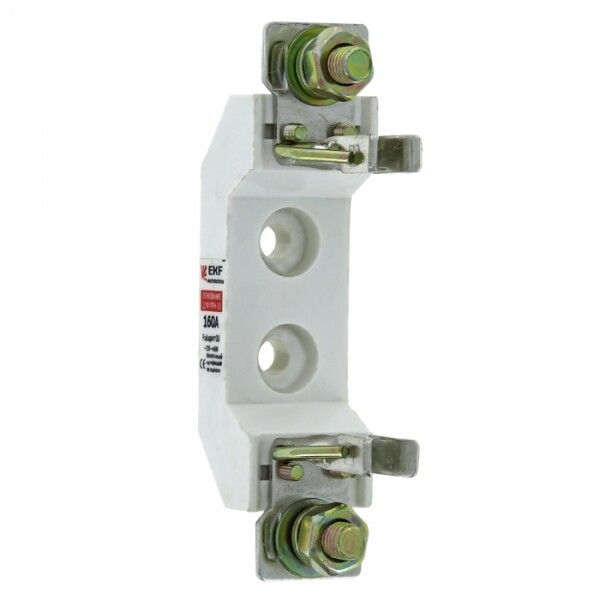

Основание с держателем к ППН-33 габарит 0 | fusb-33-0 EKF

Основание с держателем к ППН-33 габарит 0 от EKF используется для установки плавких вставок ППН-33 в распределительных устройствах. Этот элемент обеспечивает надёжное механическое крепление и электрический контакт, позволяя легко менять предохранители без демонтажа всей системы.

Назначение и область применения

Основание с держателем к ППН-33 габарит 0 служит для фиксации однополюсных плавких вставок типа gG/gL в цепях переменного тока. Устройство применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ) и других системах, где требуется быстрая замена предохранителей при аварии. Подходит для промышленных объектов, станков, конвейеров и другого оборудования с нагрузкой до 160 А.

Технические характеристики

• Номинальный ток: 160 А - выдерживает длительную работу при максимальной нагрузке 160 ампер;
• Габарит: 0 (NH0) - соответствует стандартному размеру для вставок ППН-33;
• Напряжение: 220 В - рассчитан на использование в сетях с этим значением, хотя совместим с предохранителями, допускающими до 660 В;
• Количество полюсов: 1 - предназначен для однофазных цепей;
• Тип изделия: основание с держателем - не содержит самой вставки, только крепление;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли;
• Способ монтажа: на монтажную плату - крепится болтами или штырями к металлической или пластиковой панели;
• Материал корпуса: термостойкий пластик - устойчив к нагреву и химическим воздействиям;
• Климатическое исполнение: УХЛ3 - работает при температуре от –40 C до +55 C, подходит для помещений с умеренным и холодным климатом;
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя;
• Нормативный документ: ГОСТ Р 50339.1-92 - соответствие российскому стандарту на коммутирующие аппараты.

Совместимость и монтаж

Основание с держателем к ППН-33 габарит 0 совместимо исключительно с плавкими вставками ППН-33 габарита 0. Нельзя использовать другие типы вставок - даже если они имеют аналогичный номинал тока. Монтаж выполняется на изоляционную плиту или DIN-рейку через специальные крепёжные отверстия. Для соединения используются провода сечением до 25 мм2. Клеммы выполнены из медного сплава с серебряным покрытием - обеспечивают минимальное переходное сопротивление. Перед установкой проверьте плотность фиксации вставки: она должна входить с легким усилием, без люфтов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50339.1-92, что гарантирует безопасность при работе в условиях повышенной влажности и колебаний температуры. Защита IP20 позволяет применять устройство внутри закрытых щитов, но не рекомендует его установку во влажных помещениях или на улице. Открытые части держателя находятся под напряжением - доступ возможен только после отключения питания.

Преимущества

• Высокая долговечность материала корпуса - не трескается при ударах и перепадах температур;
• Чёткая фиксация вставки - снижает риск возникновения дугового замыкания;
• Простая замена вставки - не требует инструментов, достаточно потянуть за рычаг;
• Подтверждённая совместимость с продукцией EKF - минимизирует риски некорректной работы;
• Длительная гарантия - 5 лет, что выше среднего показателя для аналогов.

Ограничения применения

• Не постоянного тока - только для переменного тока 50 Гц;
• Запрещено использование вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Нельзя устанавливать в местах с высокой запылённостью или агрессивной средой - материал не имеет антикоррозийного покрытия;
• Не подходит для автоматических систем управления - требует ручной замены вставки;
• Не сочетается с другими габаритами вставок - нельзя адаптировать под NH1/NH2/NI и т.п.

Примеры использования

• Защита силовых кабелей на участках производства с мощностью до 35 кВт;
• Функциональный модуль в ВРУ жилого дома или офисного здания;
• Аппарат защиты на входе в станок с ЧПУ или сварочный комплекс;
• Элемент в распределительном щите насосной станции или вентиляционного узла.

Практические советы

• Выбирая основание с держателем к ППН-33 габарит 0, всегда проверяйте, чтобы вставка была именно ППН-33 - другие модели не войдут правильно;
• При монтаже используйте изолированные инструменты - все контакты находятся под напряжением при включенном питании;
• Не затягивайте крепёж слишком сильно - можно повредить пластиковую основу;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в условиях вибраций или высокой нагрузки;
• Закупайте запасные вставки того же класса - лучше иметь несколько перед ремонтом.
