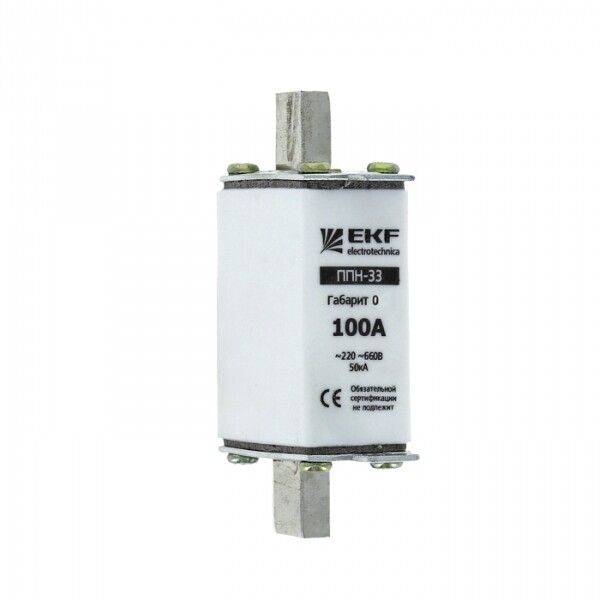

Вставка плавкая ППН-33 160/63А габарит 0 PROxima EKF fus-33-0/160/63

Плавкая вставка ППН-33 160/63А габарит 0 от EKF - это однополюсный предохранитель типа gL/gG, предназначенный для защиты цепей переменного тока от перегрузок и коротких замыканий. Устройство совмещает высокую отключающую способность, компактные размеры и надежную работу в условиях промышленной автоматизации, особенно в составе распределительных устройств ЩО-70, ВРУ1 и ШРС1.

Назначение и область применения

Плавкая вставка ППН-33 160/63А габарит 0 используется для защиты кабельных линий, двигателей, преобразователей частоты и другого оборудования в сетях переменного тока 50 Гц с напряжением до 660 В. Применяется в низковольтных коммутационных устройствах: распределительных щитах, вводно-распределительных пунктах, силовых шкафах. Подходит для установки в промышленных системах управления, на конвейерах, насосных станциях и других объектах с высокими требованиями к быстрому отключению аварийных токов.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который вставка выдерживает длительно без срабатывания;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой рассчитана вставка;
• Отключающая способность: 50 кА - способность безопасно прервать наибольший возможный ток КЗ;
• Род тока: переменный (AC), 50 Гц - работает только в сетях с частотой 50 Гц;
• Габарит: 0 - соответствует стандартизированному размеру для втычных вставок;
• Категория применения: gL/gG - обеспечивает защиту как от перегрузок, так и от коротких замыканий;
• Исполнение: втычное - монтируется в специальные держатели с контактными площадками;
• Способ монтажа: монтажная плата - фиксируется в панелях через металлические контакты, без болтовых соединений;
• Диапазон температур: от –40 C до +55 C - допустимый интервал работы в холодных и жарких помещениях;
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат, в закрытых помещениях;
• Степень защиты: IP00 - вставка не имеет собственной внешней защиты, требует установки в защищённом корпусе;
• Материал корпуса: пластик - легкий, ударостойкий, не проводящий материал;
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя EKF.

Совместимость и монтаж

Плавкая вставка ППН-33 160/63А габарит 0 совместима с держателями, предназначенными для вставок габарита 0 по ГОСТ Р 50339.1-92. Монтаж осуществляется путём введения контактов в пазы держателя на монтажной плате - без инструментов, но рекомендуется использовать универсальный съемник для безопасности. Нельзя устанавливать вручную при наличии напряжения! Для замены необходимо полностью обесточить цепь. Корпус вставки не герметичен - обязательно используйте её внутри закрытого корпуса с классом защиты не ниже IP54.

Безопасность и стандарты

Плавкая вставка ППН-33 160/63А габарит 0 соответствует ГОСТ Р 50339.1-92, что подтверждает соответствие требованиям безопасности для низковольтных предохранителей в России. Серия PROxima от EKF прошла сертификацию в рамках ЕАЭС. Индикатор срабатывания позволяет визуально определить пробой элемента - снижает время диагностики отказа. Однако сама вставка не имеет защиты от случайного прикосновения - требуется обязательное использование защитных кожухов и блокировок согласно ПУЭ.

Преимущества

• Высокая отключающая способность (50 кА) - эффективна даже при серьёзных КЗ;
• Кварцевый наполнитель внутри корпуса - гасит дугу, повышает скорость отключения и продлевает срок службы;
• На 40% меньшие потери мощности по сравнению с моделями ПН-2 - снижают нагрев и энергопотери в цепи;
• На 15% более компактные габариты - экономят место в щитах и позволяют плотнее располагать оборудование;
• Индикатор срабатывания - сразу видно, когда вставка сработала, без необходимости проверки тестером;
• Поддерживается универсальным съемником - исключает риск травмы при замене под нагрузкой.

Ограничения применения

• Не для постоянного тока (DC) - только для AC 50 Гц;
• IP00 - нельзя устанавливать вне защитного корпуса, иначе есть риск поражения током или попадания пыли/влаги;
• Не подходит для сред с химически активными парями или агрессивной пылью - материал корпуса не устойчив к таким воздействиям;
• Требуется точное соответствие габарита 0 - несовместима с держателями для габаритов 1–4;
• Не регулируемая - после срабатывания замена обязательна, восстановление невозможно.

Примеры использования

• Защита входного кабеля питания в распределительном щите ЩО-70;
• Фазовая защита двигателя 45 кВт на конвейере в пищевой промышленности;
• Автоматическая защита частотного преобразователя в системе вентиляции;
• Обеспечение селективной защиты в многоступенчатой системе ВРУ1;
• Установка в силовой шкаф ШРС1 для защиты группы освещения и слаботочных цепей.

Практические советы

• Выбирая вставку, сверьте номинальный ток с расчетным током нагрузки - он должен быть выше максимума на 10–20%, чтобы избежать ложных срабатываний;
• Проверьте тип держателя перед покупкой - он должен точно подходить под габарит 0 и иметь механическую фиксацию;
• Никогда не заменяйте вставку на большего номинала - это опасно и противоречит нормам ПУЭ;
• При работе в условиях низких температур (ближе к –40 C) убедитесь, что весь щит прогрет до рабочего режима перед запуском;
• Регулярно проверяйте состояние индикатора и контактов держателя - окисление контактов может вызывать перегрев даже при целой вставке.
