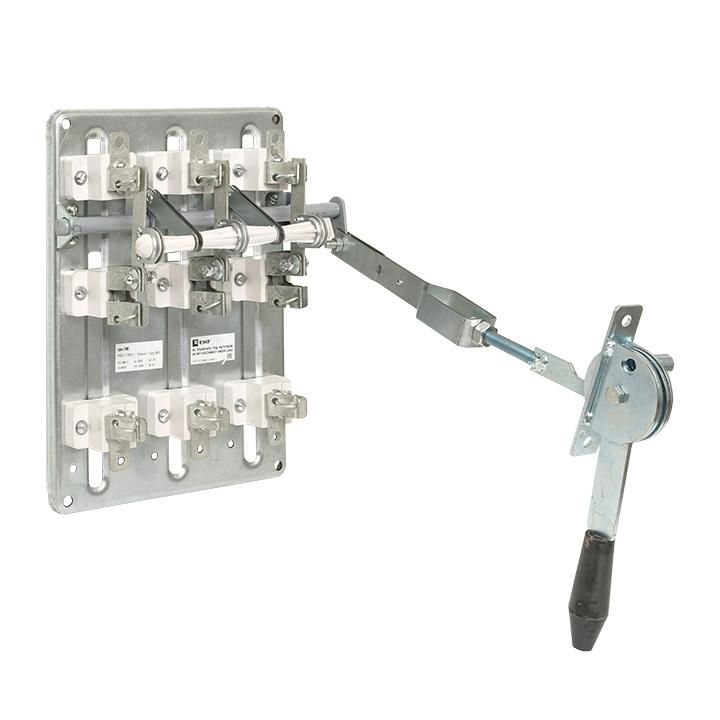

Разъединитель-предохранитель РПС-1 100А правый привод без ППН Basic | rps-r-100 EKF

Разъединитель-предохранитель РПС-1 100А правый привод без ППН Basic - это механический коммутационный аппарат для безопасного отключения силовой цепи без нагрузки, совмещающий функции разъединителя и предохранителя. Устройство от бренда EKF, артикул rps-r-100, рассчитано на работу в распределительных щитах с напряжением до 690 В и током до 100 А, подходит для обслуживания и ремонта электрооборудования.

Назначение и область применения

Разъединитель-предохранитель РПС-1 100А используется для ручного отключения электрической цепи перед проведением работ по обслуживанию, ремонту или замене оборудования. Он не предназначен для переключения под нагрузкой - только для изоляции участка сети после отключения автоматического выключателя или другого средства защиты. Применяется в распределительных щитах промышленных объектов, на станках, конвейерах, насосных станциях и других системах, где требуется физическое отключение питания с визуальным контролем разрыва цепи.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (50 Гц)
• Номинальный ток: 100 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 20 кА - способен выдерживать кратковременные токи КЗ без повреждения
• Тип рукоятки: рычажный привод с правосторонним расположением
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри закрытого щита
• Тип подключения: болтовые зажимы для проводов
• Способ монтажа: вертикальный
• Конструкция: монтаж в распределительный щит, ножевой тип контактов с видимым разрывом
• Пригоден в качестве сервисного выключателя: да - позволяет безопасно отключить питание для работы персонала
• Пригоден в качестве предохранительного выключателя: да - встроенная плавкая вставка защищает от перегрузок и КЗ
• Количество нормально открытых (НО) контактов: 0 - нет вспомогательных контактов для сигнализации

Совместимость и монтаж

Разъединитель-предохранитель РПС-1 100А устанавливается исключительно в распределительном щите. Монтаж выполняется вертикально, с использованием болтового подключения к медным или алюминиевым шинам и кабелям. Для надежной работы необходимо соблюдать момент затяжки болтов согласно документации производителя. Подходящий сечения проводов - до 50 мм2. Установка возможна только в условиях, исключающих доступ к токоведущим частям - IP00 не допускает эксплуатацию вне корпуса.

Безопасность и стандарты

Разъединитель-предохранитель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Конструкция обеспечивает визуальный контроль разрыва цепи - при переводе рычага в положение “Off” все три ножа полностью отделены от контактов. Это гарантирует выполнение требований безопасности при работе на оборудовании. Плавкие вставки соответствуют классу gG - подходят для защиты кабельных линий и двигателей.

Преимущества

• Объединяет две функции - разъединитель + предохранитель - снижает количество компонентов в щите
• Видимый разрыв цепи - повышает безопасность при техобслуживании
• Высокая коммутационная стойкость - 20 кА позволяют использовать в сетях с высокой мощностью КЗ
• Простая замена плавких вставок - не требует демонтажа всего аппарата
• Надежная контактная система с пружинным нажатием - минимизирует нагрев и окисление

Ограничения применения

• Не предназначен для коммутации под нагрузкой - нельзя включать/выключать при работающем оборудовании
• IP00 - запрещено использование вне закрытого щита, даже в помещении с повышенной влажностью
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния (“включен/выключен”) к системам управления
• Требуется ручное управление - не подходит для автоматизации процессов
• Не рекомендован для частых операций - ограниченный ресурс механических элементов

Примеры использования

• Отключение питания двигателя перед заменой муфты на конвейере
• Изоляция группы освещения для проведения ремонтных работ
• Защита и отключение вводного щита на производстве с напряжением 660 В
• Разъединение цепи преобразователя частоты перед техобслуживанием

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - некорректный монтаж вызывает перегрев
• Выбирайте плавкие вставки с номиналом, равным или чуть ниже рабочего тока нагрузки - не превышайте 100 А
• При замене вставки всегда отключайте питание через другой выключатель - сам разъединитель не защищен от включения под нагрузкой
• Используйте только оригинальные вставки EKF Basic - несовместимые вставки нарушают координацию защиты
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях или высоких температурах окружающей среды
• Правильный монтаж: разъединитель-предохранитель РПС-1 100А должен располагаться рядом с источником питания, а не после нагрузки
