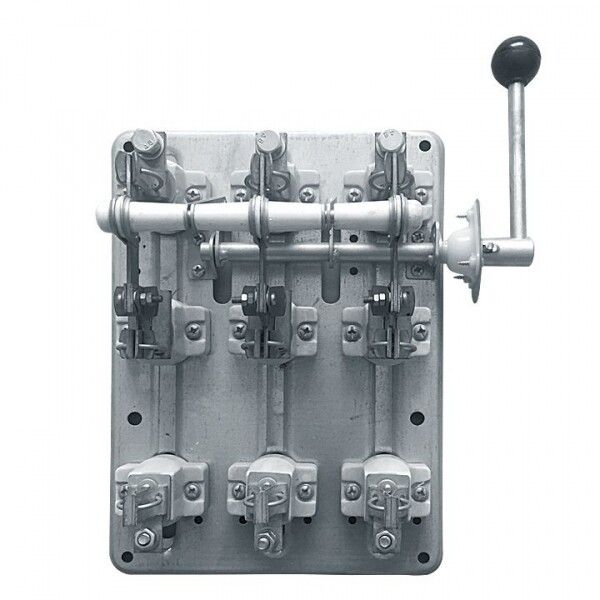

Разъединитель РПБ-1 100А правый привод без ППН EKF PROxima | rpb-100

Разъединитель РПБ-1 100А правый привод без плавкого предохранителя от EKF (арт. rpb-100) предназначен для безопасного отключения силовой цепи без нагрузки в системах распределения электроэнергии. Это устройство из серии Proxima используется там, где требуется визуальный разрыв цепи и ручное управление, но не нужна защита от перегрузок.

Назначение и область применения

Разъединитель РПБ-1 100А применяется исключительно для отключения электрической цепи при отсутствии тока - то есть как сервисный выключатель перед обслуживанием оборудования. Он не защищает от перегрузок или КЗ, поэтому обязательно должен использоваться совместно с автоматическим выключателем или предохранителем. Подходит для установки в щитах распределения энергии на объектах с частотой сети 50 Гц.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазных сетях переменного тока.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Условный номинальный ток короткого замыкания: 20 кА - выдерживает кратковременные импульсы тока КЗ, но не отключает их самостоятельно.
• Максимальное сечение кабеля: 240 мм2 - позволяет подключать толстые медные жилы.
• Номинальная мощность при AC-23, 400 В: 80 кВт - теоретическая максимальная нагрузка, которую можно отключать без тока.
• Тип подключения: винтовой - зажимы для кабелей затягиваются гайками.
• Тип рукоятки: рычаг поворотный - удобен для ручного управления, фиксируется в положении “вкл” / “выкл”.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность.
• Способ монтажа: монтажная плата - крепится болтами к металлической или деревянной поверхности.
• Конструкция: встраиваемое устройство фиксированной установки - не является модульным и не вставляется в DIN-рейку.
• Нормативный документ: ГОСТ Р 50030.3-2012 - соответствует требованиям к выключателям-разъединителям нагрузки.

Совместимость и монтаж

Разъединитель РПБ-1 100А не совместим с DIN-рейкой. Для монтажа необходима прочная основа - металлическая пластина или деревянная панель толщиной не менее 5 мм. Отверстия для крепления расположены по углам корпуса. Обязательно соблюдайте посадочные размеры: устройство занимает значительную площадь, и его нельзя устанавливать рядом с другими аппаратами без минимального зазора 50 мм. Подключение кабелей выполняется через винтовые зажимы - используйте наконечники НШВИ для многожильных проводов. После монтажа проверьте надёжность затяжки всех контактов.

Безопасность и стандарты

Разъединитель РПБ-1 100А соответствует ГОСТ Р 50030.3-2012, что гарантирует механическую надёжность и видимый разрыв цепи при отключении. Однако из-за степени защиты IP00 он не может использоваться вне герметичных шкафов. Применение в условиях пыли, влаги или открытых площадках запрещено. Устройство не имеет аварийного отключения - оператор обязан лично перевести рычаг в положение “выкл” перед работой на оборудовании.

Преимущества

• Визуально четкий разрыв контактов - легко определить, отключена ли цепь.
• Высокая коммутационная стойкость - выдерживает до 20 кА при КЗ, что важно для защиты других компонентов системы.
• Простая и долговечная конструкция - ножевой тип контактов не требует сложного обслуживания.
• Пригоден в качестве сервисного выключателя - официально рекомендован для отключения питания при ремонтах.
• Поддержка больших сечений кабелей - до 240 мм2 - позволяет использовать с мощными двигателями и трансформаторами.

Ограничения применения

• Не предназначен для отключения под нагрузкой - попытки отключить токовую нагрузку вызывают дугу, повреждают контакты и опасны для персонала.
• Нет встроенной защиты - всегда должен использоваться в паре с автоматом или предохранителем.
• IP00 - нельзя устанавливать в сырых, пыльных или наружных помещениях без дополнительной защиты.
• Не подходит для частых включений/отключений - рассчитан на редкие операции (не более 1–2 раз в день).
• Отсутствие NO-контактов - невозможно подключить сигнализацию состояния (“включен”/“выключен”).

Примеры использования

• Отключение питания насосной станции перед профилактическим осмотром.
• Разъединение цепи привода конвейера перед заменой двигателя.
• Обеспечение безопасности при работе на распределительном щите с высокой мощностью (до 80 кВт).
• Функция “сервисного отключения” в промышленных панелях согласно нормам ПУЭ.

Практические советы

• Перед установкой убедитесь, что питание полностью отключено - даже при открытом разъединителе возможен обратный ток!
• Используйте только медные кабели сечением до 240 мм2 - алюминий не рекомендуется из-за различий в коэффициентах теплового расширения.
• Проверяйте состояние контактов каждые 6–12 месяцев: окисление или нагар снижают надёжность.
• Не устанавливайте рядом с источниками тепла - перегрев ускоряет старение изоляции.
• Для удобства обслуживания монтируйте разъединитель РПБ-1 100А на уровне глаз - так легче контролировать положение рычага.
• Помните: этот разъединитель - часть системы безопасности, а не её основной элемент. Его задача - гарантировать отсутствие напряжения, а не предотвращать аварию.
