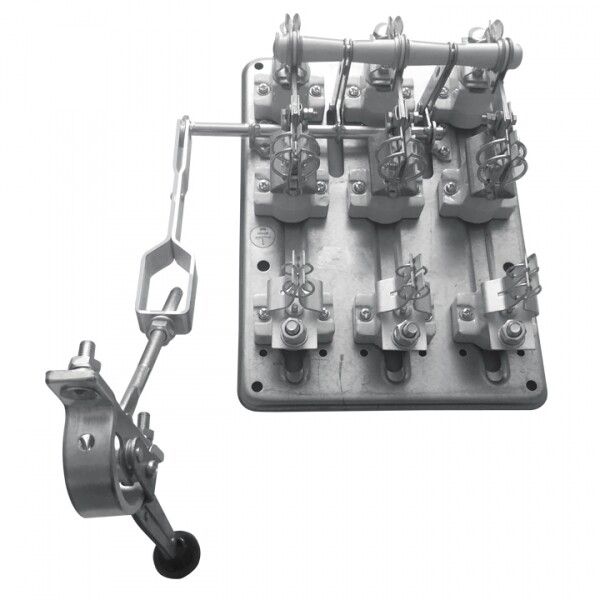

Разъединитель РПС-1 100А левый привод, без ППН EKF PROxima | rps-100l

Разъединитель РПС-1 100А левый привод, без плавкого предохранителя от EKF (арт. rps-100l) - это механический выключатель для безопасного отключения силовой цепи без нагрузки. Устройство применяется в системах распределения электроэнергии как сервисный разъединитель, где требуется визуальный контроль разрыва цепи.

Назначение и область применения

Разъединитель РПС-1 100А левый привод, без плавкого предохранителя предназначен исключительно для ручного отключения электрической цепи при отсутствии нагрузки. Он не рассчитан на коммутацию рабочего тока - для этого используются автоматические выключатели или контакторы. Применяется в качестве сервисного выключателя перед проведением техобслуживания, ремонта или проверки оборудования. Подходит для установки в щитах распределения энергии на объектах с частотой сети 50 Гц.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который аппарат способен проводить без перегрева;
• Номинальное напряжение: 400 В - допустимое рабочее напряжение переменного тока;
• Количество полюсов: 3 - три отдельных размыкаемых контура для трёхфазной сети;
• Максимальное сечение кабеля: 240 мм2 - позволяет подключать крупногабаритные медные жилы;
• Условный номинальный ток короткого замыкания: 20 кА - способность выдерживать кратковременные сверхтоки без разрушения;
• Номинальная мощность (AC-23): 80 кВт - теоретическая мощность нагрузки, которую можно отключать после её прекращения (не для включения под нагрузкой!);
• Тип рукоятки: рычаг поворотный - удобный для ручного управления, фиксируется в положении “вкл” / “выкл”;
• Способ монтажа: монтажная плата - крепится болтами к металлической или композитной плате;
• Конструкция: встраиваемое устройство фиксированной установки - не является модульным, требует закрепления в корпусе или щите;
• Тип подключения: винтовые зажимы - надёжное соединение, требует правильного момента затяжки;
• Климатическое исполнение: УХЛ3 - работает при температуре от -40C до +40C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP00 - нет защиты от внешних воздействий; устройство обязательно должно быть установлено внутри защищённого корпуса;
• Серия: Proxima - продукт из линейки EKF, соответствующей требованиям ГОСТ Р 50030.3-2012.

Совместимость и монтаж

Разъединитель РПС-1 100А левый привод, без плавкого предохранителя монтируется на монтажную плиту с отверстиями под крепёж. Для установки необходим свободный доступ к задней части аппарата. Кабель подключается через винтовые зажимы - используйте наконечники НШВИ для многожильных проводов. Левый привод означает, что рукоятка расположена слева при взгляде спереди - важно учесть это при проектировании компоновки щита. Устройство совместимо с другими элементами серии Proxima, но не заменяет автоматический выключатель или предохранитель - он лишь создаёт видимый разрыв.

Безопасность и стандарты

Разъединитель РПС-1 100А левый привод, без плавкого предохранителя соответствует ГОСТ Р 50030.3-2012, регламентирующему требования к выключателям-разъединителям. Его использование как сервисного выключателя обеспечивает соблюдение норм безопасности при работах на оборудовании - благодаря визуальному разрыву цепи оператор может удостовериться в отсутствии напряжения. Однако из-за степени защиты IP00 устройство нельзя использовать вне корпуса - риск поражения током высокий.

Преимущества

• Визуально четкий разрыв контактов - легко определить состояние цепи без приборов;
• Высокая коммутационная стойкость - выдерживает до 20 кА при КЗ, что гарантирует сохранность конструкции даже при авариях;
• Простая и надёжная контактная система - ножевой тип с пружинным нажатием снижает вероятность нагрева;
• Поддержка больших сечений кабелей - до 240 мм2 - позволяет применять в мощных системах;
• Совместимость с сериями Proxima - унифицированные габариты и крепление упрощают сборку щитов.

Ограничения применения

• Не предназначен для включения/отключения под нагрузкой - попытки коммутировать ток выше 100 А вызовут дугу, повреждение контактов и выход из строя;
• IP00 - требует обязательной установки в закрытый щит или корпус с уровнем защиты минимум IP54;
• Отсутствие встроенных предохранителей - отличает эту модель от РПС-1 с предохранителем; если нужна защита от перегрузок, необходимо устанавливать отдельные предохранители или автоматы;
• Не подходит для частых операций - ограниченная механическая долговечность по сравнению с автоматическими выключателями;
• Требует ручного управления - неавтоматизированный режим работы не подходит для систем с удалённым управлением.

Примеры использования

• Отключение питания насосной станции перед обслуживанием двигателя;
• Разъединение ввода в распределительный щит цеха для проведения планового осмотра;
• Обесточивание конвейерной линии перед заменой привода;
• Формирование точки отключения в системе управления HVAC для ремонтных бригад.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и зажима - перегрузка зажима приведёт к перегреву;
• Используйте индикаторы напряжения рядом с разъединителем - визуальный разрыв не всегда гарантирует отсутствие напряжения (например, при обратном питании);
• При установке в щит убедитесь, что рукоятка не будет закрыта дверью - она должна быть доступна для быстрого отключения;
• Не путайте этот разъединитель с РПС-1 с предохранителем - в данной модели (rps-100l) предохранители отсутствуют;
• Проверяйте момент затяжки винтов - слишком слабое крепление вызывает нагрев, слишком сильное - деформацию зажима.
