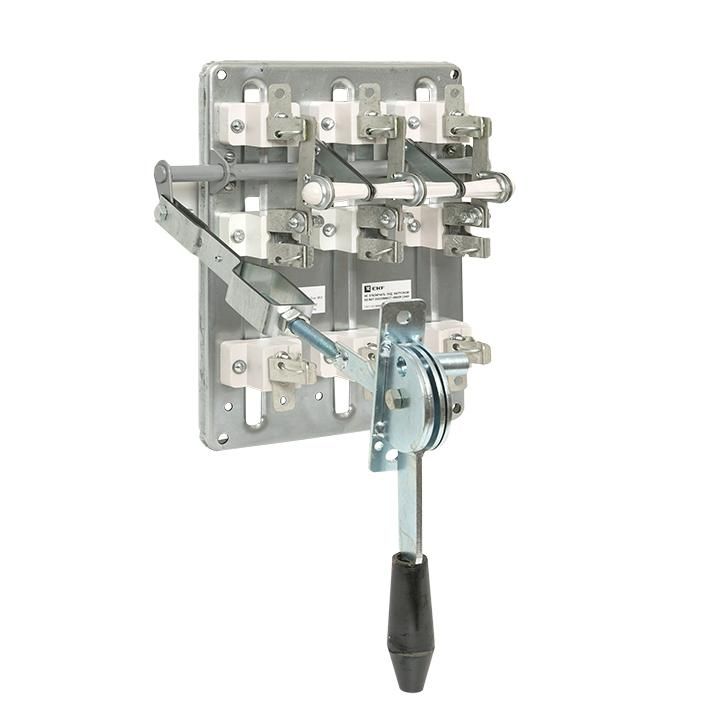

Разъединитель-предохранитель РПС-1 100А левый привод, без ППН Basic | rps-r-100l EKF

Разъединитель-предохранитель РПС-1 100А левый привод, без ППН от EKF - это механически надёжное устройство для безопасного отключения трёхфазной цепи без нагрузки с встроенной защитой от перегрузок. Применяется в распределительных щитах промышленных объектов, где требуется ручное управление и визуальный контроль состояния цепи.

Назначение и область применения

Разъединитель-предохранитель РПС-1 100А левый привод, без ППН сочетает функции разъединителя и предохранителя в одном корпусе. Он предназначен для ручного отключения электрической цепи при обслуживании, ремонте или аварийной ситуации, а также для защиты от токов перегрузки и короткого замыкания за счёт встроенных плавких вставок. Устройство не рассчитано на частые включения/выключения под нагрузкой - применяется исключительно для изоляции участка сети при отсутствии тока.

Подходит для установки в щитах управления, распределительных пунктах, на входе в оборудование: станки, насосы, компрессоры, конвейеры, системы освещения промышленного масштаба.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 380 В переменного тока
• Количество полюсов: 3
• Условный ток короткого замыкания: 20 кА - способен выдерживать кратковременные сверхтоки до этого значения без повреждений
• Тип рукоятки: рычажного типа - удобна для ручного оперирования, фиксируется в положении “вкл” / “выкл”
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого щита
• Способ подключения: болтовое - провода крепятся к клеммам с помощью гаек и шайб
• Монтаж: вертикальный - устройство устанавливается на DIN-рейку или жесткую платформу в распределительном щите
• Конструкция: ножевой тип с видимым разрывом - позволяет визуально определить состояние цепи (замкнута/разомкнута)
• Интегрированная защита: да - каждый полюс содержит собственный плавкий предохранитель
• Контакты: 0 - не предусмотрено дополнительные вспомогательные контакты

Совместимость и монтаж

Разъединитель-предохранитель РПС-1 100А левый привод, без ППН монтируется только в распределительный щит с доступом к тыльной стороне для подключения. Подключение осуществляется через болтовые зажимы - необходимо использовать медные провода сечением, соответствующим 100 А (обычно 25–35 мм2). Кабельные вводы должны быть выполнены с учётом отсутствия степени защиты - все внешние элементы должны находиться внутри герметичного корпуса щита.

Левый привод означает расположение рукоятки слева при взгляде спереди - важно согласовать с другими аппаратами в щите для единого порядка операций. Монтаж возможен только в вертикальном положении - горизонтальная установка запрещена.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Наличие визуального разрыва гарантирует соответствие нормам безопасности при проведении работ на оборудовании. Предохранители встроены и не заменяемы пользователем - при срабатывании заменяется весь модуль. Для работы с устройством требуется использование средств индивидуальной защиты: диэлектрические перчатки, инструмент с изолированными ручками.

Преимущества

• Объединённая функция разъединителя и предохранителя снижает количество компонентов в щите
• Видимый разрыв цепи - позволяет точно определить, что питание отключено, без тестера
• Простая и проверенная ножевая контактная система - высокая долговечность при правильной эксплуатации
• Жёсткая конструкция на общей панели - минимизирует риск деформации контактов при вибрации
• Система пружин и сферических шайб обеспечивает стабильное контактное давление даже после многократных срабатываний

Ограничения применения

• Не предназначен для коммутации под нагрузкой - включение/выключение при наличии тока вызывает дугу и быстрый износ контактов
• IP00 - нельзя использовать вне закрытого щита, в условиях пыли, влаги или агрессивной среды
• Отсутствуют вспомогательные контакты - невозможно подключить сигнализацию или автоматическое управление
• Замена предохранителя требует полной замены модуля - не предусматривает смену вставок без демонтажа
• Не подходит для частых операций - рекомендовано не более 1–2 включений/выключений в месяц

Примеры использования

• Входной разъединитель-предохранитель перед частотным преобразователем на станке
• Защита группы мощных нагревателей в системе тепловой обработки
• Отключающее устройство для насосной группы в водопроводной станции
• Ручной отсекатель питания для ремонтных работ на линии освещения цеха

Практические советы

• Перед монтажом проверьте совпадение номинала предохранителя с нагрузкой - вставка должна быть выбрана по току, близкому к рабочему, но выше пускового
• При затяжке болтов используйте динамометрический ключ - переусилие может повредить клеммы, недотяга - вызовет нагрев
• Проверяйте целостность визуального разрыва перед каждым обслуживанием - это основной индикатор отсутствия напряжения
• Не допускайте попадания пыли внутрь щита - даже при IP00 грязь на контактах увеличивает сопротивление и риск перегрева
• При замене модуля отключите питание всей цепи - даже при открытом разъединителе есть опасность обратного питания
• РПС-1 100А левый привод, без ППН от EKF - совместим с другими изделиями серии Basic, легко интегрируется в стандартные щиты EKF
