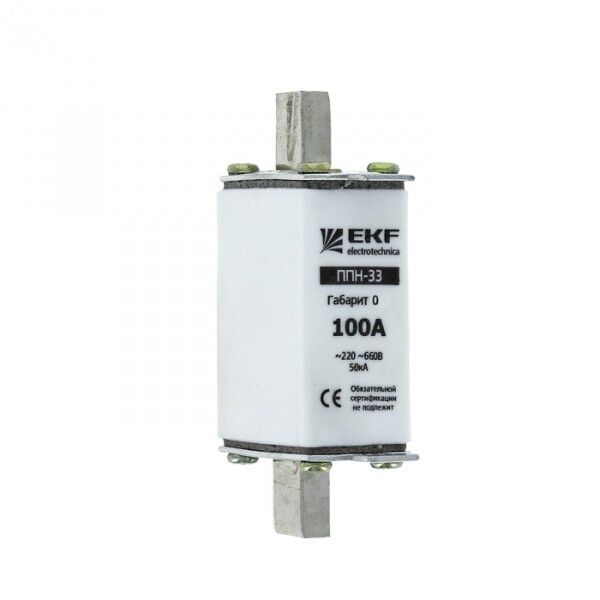

Вставка плавкая ППН-33 160/100А габарит 0 PROxima EKF fus-33-0/160/100

Плавкая вставка ППН-33 160/100А габарит 0 от EKF - это однополюсный предохранитель типа gL/gG для защиты цепей переменного тока от перегрузок и коротких замыканий. Артикул fus-33-0/160/100 соответствует сериям PROxima и EKF, предназначен для установки в распределительных щитах и коммунальных системах с напряжением до 660 В.

Назначение и область применения

Плавкая вставка ППН-33 160/100А габарит 0 защищает кабельные линии, двигатели и другое оборудование от повреждений при аварийных токах - перегрузках и коротких замыканиях. Применяется в сетях переменного тока 50 Гц с напряжением до 660 В. Устанавливается в низковольтные комплектные устройства: распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные системы управления энергией.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 660 В AC
• Отключающая способность: 50 кА - способна безопасно прервать максимальный ток КЗ
• Род тока: Переменный (AC), 50 Гц
• Тип изделия: Плавкая вставка
• Габарит: 0 - минимальный размер в серии ППН
• Категория применения: gL/gG - обеспечивает защиту как от перегрузок, так и от коротких замыканий
• Исполнение: Втычное - фиксируется в держателе путём вставления
• Способ монтажа: Монтажная плата - требует специализированной платформы или держателя
• Материал корпуса: Пластик - легкий, ударостойкий, не проводящий
• Степень защиты: IP00 - не имеет внешней защиты, работает внутри закрытых устройств
• Диапазон рабочих температур: от -40 до +55 C - допустимо использование в холодных и жарких условиях
• Климатическое исполнение: УХЛ3 - рассчитана на умеренные и холодные регионы с повышенной влажностью
• Гарантийный срок: 60 месяцев
• Количество полюсов: 1

Совместимость и монтаж

Плавкая вставка ППН-33 160/100А габарит 0 совместима с держателями, предусмотренными для габарита 0 по ГОСТ Р 50339.1-92. Для установки требуется специальный монтажный контактный элемент - она не крепится болтами или самонарезающими винтами. Подключение осуществляется через втычную систему. Обязательно использовать рекомендованную модель держателя от EKF. Отдельно следует отметить: вставка не предназначена для самостоятельного монтажа без защитного кожуха - её нельзя эксплуатировать вне корпуса оборудования.

Безопасность и стандарты

Произведена согласно ГОСТ Р 50339.1-92, что гарантирует соответствие требованиям безопасности для бытовых и промышленных сетей. Сертифицирована для работы в условиях категории gL/gG - значит, надежно реагирует как на длительные перегрузки, так и на импульсы сверхтоков. Индикатор срабатывания позволяет визуально определить пробой ителя без вскрытия корпуса.

Преимущества

• Корпус заполнен кварцевым песком - эффективно гасит дугу при отключении, снижает риск возгорания
• На 40% ниже потери мощности по сравнению со старыми моделями ПН-2 - экономия энергии и меньший нагрев контактов
• Габариты на 15% меньше, чем у ПН-2 - позволяет компактнее располагать аппараты в щитах
• Индикатор срабатывания - ускоряет диагностику отказов
• Поддерживается использование универсального съемника - удобство обслуживания без риска порчи контактов руками

Ограничения применения

• Не используется в постоянном токе - только для переменного тока 50 Гц
• Степень защиты IP00 - обязательно должна находиться внутри герметичного или закрытого аппарата; недопустимо применение на открытых участках
• Не подлежит восстановлению после срабатывания - обязательна замена новой вставкой
• Требуется точное соответствие типоразмера держателя - неверный держатель вызывает плохой контакт и перегрев
• Не рекомендуется для высокочастотных нагрузок выше 50 Гц

Примеры использования

• Защита входных групп в распределительных щитах ЩО-70
• Обеспечение безопасности двигателей насосов и вентиляторов на заводах
• Функциональная часть автоматических выключателей в составе комплексных решений ЭКСПРЕСС
• Щиты питания конвейерных линий в пищевой и химической промышленности
• Энергообеспечение станков ЧПУ с высокими пусковыми токами

Практические советы

• Выбирая ППН-33 160/100А габарит 0, проверьте, чтобы держатель был точно под этот габарит - даже маленькое отличие в форме может привести к перегреву
• При замене всегда используйте оригинальный съемник - попытки вытащить вставку пассатижами повреждают контакты
• Не устанавливайте эту вставку там, где возможны механические воздействия - корпус пластиковый, хотя прочный, он не защищен от удара
• Проверяйте наличие индикатора перед сборкой - если он выбит, вставка уже работала и требует замены
• Для условий с частыми колебаниями температуры (например, на улице в контейнерах) убедитесь, что весь щит находится в помещении с контролируемым микроклиматом - хоть вставка работает от -40°, окружающие детали могут не выдерживать таких режимов
