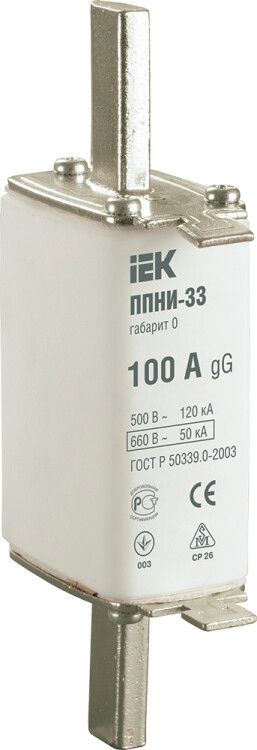

Плавкая вставка предохранителя ППНИ-33, габарит 0, 100А | DPP20-100 IEK

Плавкая вставка предохранителя ППНИ-33, габарит 0, 100А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленных распределительных устройствах, совместима с аппаратами габарита NH0. Артикул dpp20-100, бренд IEK.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-33, габарит 0, 100А защищает электрические цепи от повреждений при перегрузках и коротких замыканиях. Подходит для установки в устройствах, где требуется надёжная защита силовых цепей переменного тока. Часто используется в:

• вводно-распределительных устройствах (ВРУ)
• шкафах распределительных (ШР, ШРС, ПР)
• щитах низкого напряжения (ШРПНН)
• оборудовании трансформаторных подстанций (ЩО)
• панелях управления и автоматики

Работает в сетях с напряжением до 690 В и частотой 50 Гц, в однофазных и трёхфазных системах.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка.
• Габарит: 0 (NH0) - стандартный размер, соответствует типоразмеру NH0 для втычных предохранителей.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать.
• Род тока: переменный (AC) - работает только в цепях с переменным током 50 Гц.
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий, подходит для кабелей, двигателей и распределительных устройств.
• Исполнение: втычное - устанавливается в держатель/аппарат путём вставления контактов.
• Количество полюсов: 1 - одна фаза, требует установки в каждом полюсе трёхфазной системы отдельно.
• Степень защиты: IP00 - не имеет внешней защиты, корпус аппарата обеспечивает изоляцию; не использовать в открытых или запылённых местах без корпуса.
• Индикатор срабатывания: передний - визуальный индикатор на лицевой стороне показывает состояние вставки (сработала / не сработала).
• Климатическое исполнение: УХЛ3 - допустимо применение в помещениях с умеренным климатом, температурой от −40C до +40C, повышенной влажностью.
• Срок службы: 15 лет - гарантируемый срок работы при соблюдении условий эксплуатации.
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствие российским стандартам на плавкие предохранители.

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-33, габарит 0, 100А устанавливается исключительно в держатели предохранителей, соответствующие габариту NH0. Монтаж осуществляется на аппарат - то есть вставка вставляется в специальные зажимы внутри распределительного щита или аппарата. Для правильной установки важно:

• использовать только сертифицированные держатели с подходящими контактными площадками;
• не затягивать клеммы слишком сильно - риск повреждения корпуса вставки;
• при замене проверить целостность держателя и наличие окисления контактов;
• напряжение питания должно быть ниже 690 В, ток нагрузки - не выше 100 А.

Не рекомендуется использовать в качестве замены вставки другого габарита - даже если ток совпадает, механическая посадка и тепловые характеристики отличаются.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-33, габарит 0, 100А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует её безопасную работу в промышленных условиях. Категория gL/gG означает высокую надёжность при отключении больших токов КЗ. Индикатор срабатывания позволяет оперативно определить причину отказа без вскрытия аппарата. Однако из-за степени защиты IP00 вставка не защищена от доступа посторонних предметов - поэтому должна использоваться только в закрытых, защищённых корпусах.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных промышленных объектов с большими токами КЗ.
• Чёткий визуальный индикатор - ускоряет диагностику и снижает время простоя.
• Совместимость со стандартными держателями NH0 - легко заменяема в существующих системах.
• Долгий срок службы (15 лет) - при соблюдении режимов эксплуатации не требует замены в течение всего срока службы оборудования.
• Подтверждённое соответствие российским стандартам - легализация в проектах и госзакупках.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• IP00 - нельзя устанавливать вне защитного корпуса, особенно в сырых, пыльных или агрессивных средах.
• Максимальное напряжение 690 В - не подходит для сетей свыше этого значения (например, 1 кВ).
• Однополюсная - для трёхфазных систем необходимо три вставки, установленные в каждый полюс отдельно.
• Не регулируемая - после срабатывания требует замены, восстановление невозможно.

Примеры использования

• Защита входного кабеля 380 В в ВРУ с током потребления до 100 А.
• Фазовая защита частотного преобразователя в шкафу управления.
• Защита линии питания насосной группы в кабельном канале с распределительным щитом.
• Автоматическая защита освещения в производственных цехах с групповым питанием.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током нагрузки - лучше брать запас 10–15%, чтобы избежать ложных срабатываний.
• При замене используйте ту же модель - ППНИ-33, габарит 0, 100А, артикул dpp20-100. Аналоги других брендов могут иметь другие времятоковые характеристики.
• Проверяйте держатель перед установкой: грязь, нагрев, деформация контактов - всё это снижает надёжность, даже если вставка новая.
• Если вставка срабатывает часто - это сигнал о проблеме в цепи (перегрузка, КЗ, неисправность нагрузки), а не о плохом качестве вставки.
• Храните запасные вставки в сухом месте - влага может вызвать коррозию контактов даже в неработающем состоянии.
