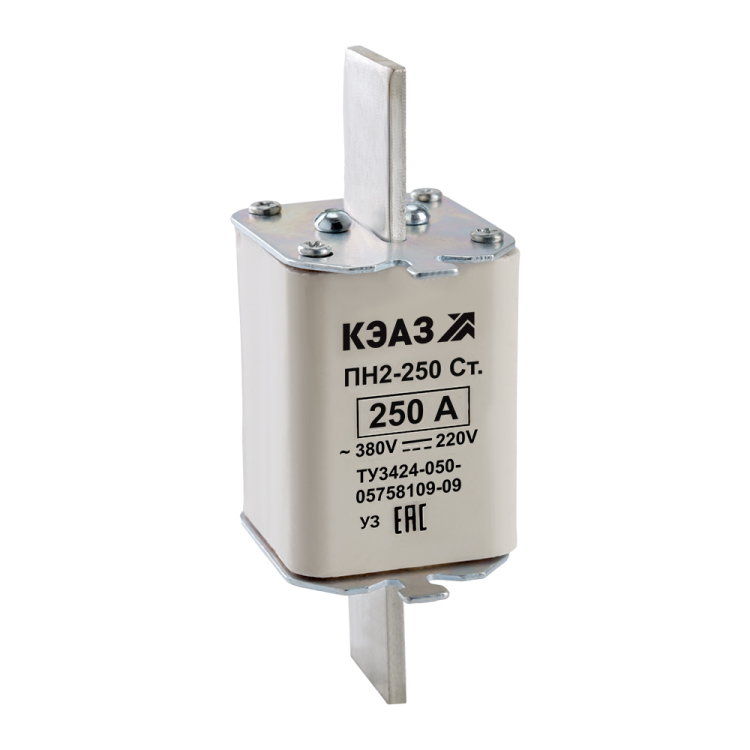

Вставка плавкая ПН2-250-С-100А-У3 | 120117 КЭАЗ

Вставка плавкая ПН2-250-С-100А-У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей постоянного и переменного тока с номинальным током 100 А. Применяется в аппаратах коммутационной и распределительной техники, где требуется надежная защита от перегрузок и коротких замыканий.

Назначение и область применения

Вставка плавкая ПН2-250-С-100А-У3 предназначена для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Относится к категории gL/gG, что означает универсальное применение как для защиты кабелей, так и для защиты оборудования. Подходит для установки в выключатели нагрузки, контакторы, рубильники и другие устройства, работающие в силовых сетях.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Отключающая способность: 100 кА - способна безопасно прервать максимальный ток короткого замыкания до этого значения
• Тип напряжения: AC/DC - работает как в переменном, так и в постоянном токе
• Частота: 50/60 Гц - совместима со стандартными сетями
• Габарит предохранителя: 250 А - соответствует габаритному ряду ПН2-250, рассчитанному на токи до 250 А
• Количество полюсов: 1
• Исполнение: втычное - устанавливается в специальные держатели путём вставления
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или устройство с защитой
• Климатическое исполнение: У3 - предназначен для работы в условиях умеренного климата, при температуре от -60 до +40 C
• Мощностные потери: 16 Вт - энергия, теряемая при прохождении номинального тока; важна для теплового режима аппарата
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009
• Код в реестре РЭП: РЭ-2495/20

Совместимость и монтаж

Вставка ПН2-250-С-100А-У3 совместима с держателями предохранителей серии ПН2, имеющими соответствующий габарит (250 А). Монтаж осуществляется методом втыкания - вставка фиксируется в контактных зажимах аппарата без инструментов. Для правильной установки необходимо проверить соответствие типоразмера держателя и класса тока. Не допускается использование с другими сериями предохранителей (например, ПН1 или ПН3), даже при одинаковом номинале тока.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Сертифицирована в Реестре средств электроснабжения (РЭП) под номером РЭ-2495/20. Обеспечивает гарантированное отключение при токе короткого замыкания до 100 кА. Благодаря высокой отключающей способности снижает риск повреждения оборудования и возгорания.

Преимущества

• Высокая отключающая способность - обеспечивает защиту даже при серьёзных аварийных ситуациях
• Широкий диапазон рабочих температур - позволяет использовать в холодных регионах и в необогреваемых помещениях
• Поддержка переменного и постоянного тока - универсальность для различных систем управления
• Стандартное исполнение и габарит - легко заменяется в существующих аппаратах
• Производитель КЭАЗ - известный российский изготовитель с длительным опытом в выпуске коммутационной аппаратуры

Ограничения применения

• Не применяется вне защищённых корпусов из-за степени защиты IP00 - открытые контакты опасны при доступе человека
• Не рекомендуется для частых операций включения/выключения - предохранители не предназначены для регулярной коммутации
• Запрещено использовать вместо автоматических выключателей там, где требуется многократное восстановление после срабатывания
• Не подходит для цепей с импульсными токами выше 100 кА - возможен отказ при превышении отключающей способности

Примеры использования

• Защита входных цепей промышленных станков и насосов
• Функциональная защита в распределительных щитах с использованием контакторов КЭАЗ
• Обеспечение безопасности в системах питания конвейеров и компрессоров
• Установка в старые и модернизируемые системы, где сохраняются держатели типа ПН2

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена - даже при отключенном оборудовании возможно наличие остаточного заряда
• Выбирайте вставку с таким же номиналом тока и габаритом - замена на более слабую или более мощную может привести к неправильной работе защиты
• Проверьте состояние держателя перед установкой - окисленные или деформированные контакты вызывают нагрев и преждевременный выход вставки из строя
• Учитывайте потери мощности (16 Вт) при проектировании теплоотвода - особенно важно в плотных сборках или закрытых шкафах
• Храните запасные вставки в сухом месте - влага может повлиять на работу элемента при последующей установке
