Вставка плавкая ПН2-100-100А-У3 | 110863 КЭАЗ

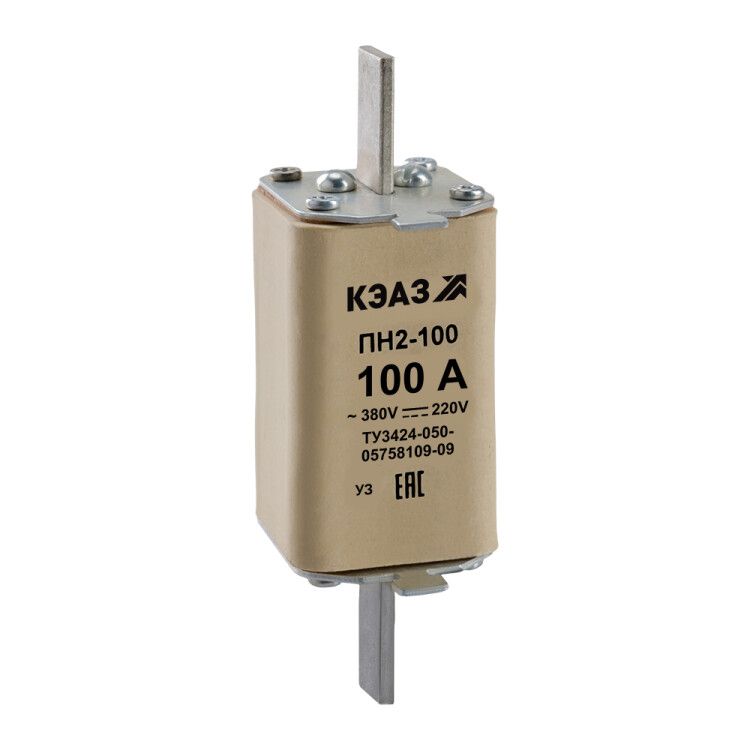

Вставка плавкая ПН2-100-100А-У3 от КЭАЗ - это однополюсный предохранитель для защиты силовых цепей переменного тока от коротких замыканий и перегрузок. Применяется в аппаратах с втычным креплением, рассчитан на работу в условиях умеренного климата. Артикул 110863 соответствует серийному решению ПН2.

Назначение и область применения

Вставка плавкая ПН2-100-100А-У3 предназначена для защиты кабельных линий и электрического оборудования от сверхтоков - как при коротком замыкании, так и при длительной перегрузке. Относится к категории gL/gG, что означает универсальную защиту для силовых цепей. Подходит для установки в выключатели, контакторы, коммутационные ящики и распределительные устройства. Часто используется в промышленных системах: на станках, конвейерах, насосных станциях, в системах автоматизации.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который вставка может проводить без повреждений;
• Номинальное напряжение: 380 В AC - работает в сетях переменного тока до этого значения;
• Номинальная отключающая способность: 100 кА - способна безопасно прервать ток короткого замыкания до этой величины;
• Род тока: переменный (AC), частота 50/60 Гц - совместима со стандартными промышленными сетями;
• Мощностные потери: 16 Вт - энергия, теряемая при прохождении номинального тока, влияет на нагрев в месте установки;
• Исполнение: втычное - монтируется в гнездо аппарата без болтовых соединений;
• Количество полюсов: 1 - защищает одну фазу; для трёхфазных цепей требуется три вставки;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды, требует установки в закрытом корпусе;
• Диапазон рабочих температур: от -60 C до +40 C - допустима работа в холодных помещениях и на открытых площадках при условии тепловой изоляции;
• Климатическое исполнение: У3 - предназначен для умеренного климата с возможностью работы в неотапливаемых помещениях;
• Соответствие нормативам: ГОСТ 17242-86, ТУ3424-050-05758109-2009 - сертифицирована по российским стандартам.

Совместимость и монтаж

Вставка ПН2-100-100А-У3 совместима с аппаратами, имеющими гнёзда под предохранители типа ПН2 с габаритом 100 А. Монтаж осуществляется путём введения контактных штырей в специальные зажимы - без инструментов. Обязательно проверяйте соответствие посадочных размеров перед установкой. Недопустимо использовать вставку в гнёздах других типов (например, ПН4 или DIAZED). Для надёжного контакта рекомендуется периодически осматривать зажимы на предмет окисления или механического износа.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Сертифицирована в реестре радиоэлектронной продукции (код РЭ-2495/20). Благодаря классу gL/gG обеспечивает селективную отсечку токов КЗ без повреждения соседних элементов сети. Однако из-за степени защиты IP00 запрещено применение в открытом виде - обязательно использование в герметичном или защищённом корпусе.

Преимущества

• Высокая отключающая способность (100 кА) - надёжно работает даже при серьёзных аварийных режимах;
• Низкий уровень потерь мощности (16 Вт) - снижает нагрев в местах контакта и продлевает срок службы аппарата;
• Устойчивость к широкому диапазону температур - позволяет применять в суровых условиях;
• Простой и быстрый монтаж - не требует инструментов, легко заменяется;
• Поддержка российских стандартов - совместима с большинством отечественных комплектующих.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• IP00 - нельзя устанавливать вне защитного корпуса, риск поражения током и попадания пыли/влаги;
• Не подходит для защиты чувствительной электроники - предназначена исключительно для силовых нагрузок;
• Ограниченный температурный верхний порог (+40 C): при более высокой температуре окружающей среды необходимо снижать нагрузку или обеспечивать принудительное охлаждение;
• Только однополюсное исполнение - для трёхфазных систем требуется три вставки, установленные отдельно.

Примеры использования

• Защита входного кабеля питания промышленного станка с двигателем 55–75 кВт;
• Фазовая защита в распределительном щите на заводе с напряжением 380 В;
• Автоматический выключатель с втычным предохранителем в системе конвейерной ленты;
• Щит управления насосной станцией в неотапливаемом помещении зимой.

Практические советы

• Выбирая вставку, всегда сверяйтесь с номиналом тока аппарата - не используйте вставку с меньшим номиналом, чем указано в паспорте устройства;
• При замене вставки ПН2-100-100А-У3 убедитесь, что новый элемент имеет тот же артикул 110863 и исполнение У3 - другие модификации могут иметь отличные времятоковые характеристики;
• Проверьте состояние гнёзд после срабатывания - возможно оплавление контактов, требующее замены всего аппарата;
• При работе в условиях низких температур (-40…-60 C) убедитесь, что вставка была хранена в тёплом помещении перед установкой - резкое охлаждение может вызвать хрупкость материалов;
• Не ремонтируйте и не восстанавливайте плавкую вставку - она является одноразовым устройством.
