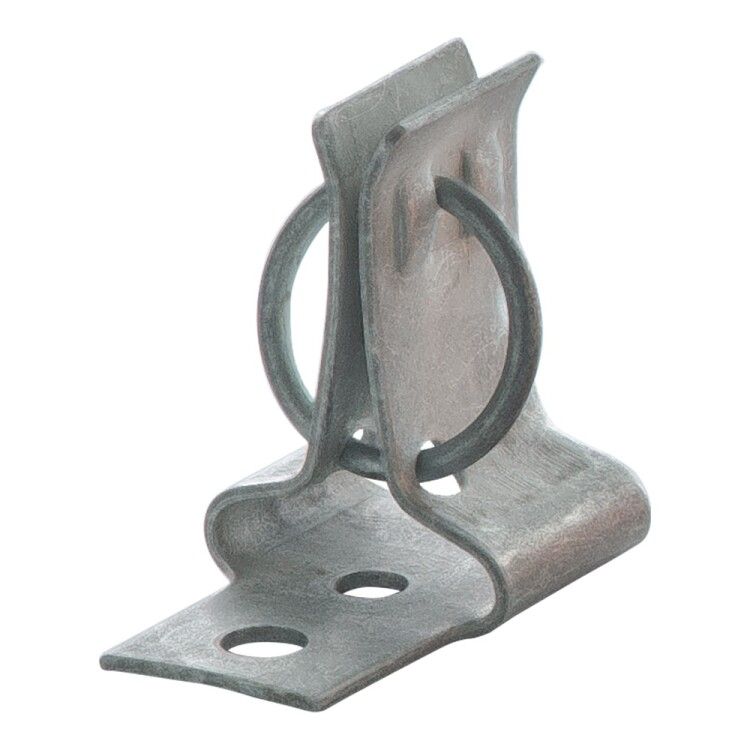

Держатель ПН2-100-У3 | 110362 КЭАЗ

Держатель плавкого предохранителя ПН2-100-У3 от КЭАЗ предназначен для установки предохранителей серии ПН2 в распределительных устройствах промышленного и бытового назначения. Этот держатель обеспечивает надёжное механическое и электрическое соединение с двухполюсными предохранителями на 100 А, позволяет легко менять элементы защиты без инструментов и монтируется на DIN-шину.

Назначение и область применения

Держатель плавкого предохранителя ПН2-100-У3 используется для фиксации и подключения предохранителей типа ПН2 в цепях переменного тока до 380 В и постоянного тока до 220 В. Применяется в щитах управления, силовых панелях, распределительных устройствах на предприятиях, в жилых и общественных зданиях. Подходит для защиты оборудования от перегрузок и коротких замыканий.

Технические характеристики

• Номинальный ток: 100 А - выдерживает длительную нагрузку до этого значения без нагрева и повреждений;
• Количество полюсов: 2 - обеспечивает коммутацию двух проводников одновременно (например, L1 и L2 или L и N);
• Тип тока: переменный - оптимизирован для работы с сетями 50/60 Гц; совместим также с цепями постоянного тока до 220 В;
• Монтаж на шине: да - устанавливается на стандартную DIN-рейку 35 мм;
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не герметична - требует установки внутри закрытого корпуса;
• Конструктивный размер: прочее - соответствует габаритам предохранителей серии ПН2, не имеет специальных форм-факторов вне стандарта.

Совместимость и монтаж

Держатель ПН2-100-У3 совместим только с плавкими предохранителями серии ПН2. Установка выполняется на DIN-рейку: достаточно защёлкнуть основание держателя в направляющие рейки. Электрические контакты подключаются через винтовые зажимы - рекомендуется использовать медные провода сечением до 25 мм2. Для безопасной замены предохранителя необходимо отключить питание - держатель не имеет функции отключения под нагрузкой.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для устройств низковольтного распределения. Степень защиты IP20 гарантирует исключение случайного прикосновения к токоведущим частям при установленном корпусе. Соответствие нормам подтверждается сертификатами КЭАЗ для изделий серии ПН2.

Преимущества

• Простой и быстрый монтаж на DIN-рейку - экономит время при сборке щитов;
• Надёжная фиксация предохранителя - минимизирует риск самопроизвольного выпадения;
• Легкий доступ для замены - можно менять предохранитель без демонтажа всего устройства;
• Высокая термическая стойкость - рассчитан на работу при температуре окружающей среды до +40 C;
• Совместимость с широким спектром предохранителей ПН2 - универсальное решение для систем до 100 А.

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или на открытом воздухе - IP20 не обеспечивает защиту от воды и пыли;
• Не предназначен для автоматического отключения - требуется внешнее управление или ручное отключение питания перед заменой;
• Работает только с предохранителями серии ПН2 - несовместим с другими типами (например, DIAZED, gG, aM);
• Не рекомендован для многократных операций под нагрузкой - не является рубильником или выключателем.

Примеры использования

• Щиты управления насосными станциями;
• Распределительные пункты на заводах и складах;
• Защита двигателей, конвейеров, компрессоров;
• Аварийные системы освещения в жилых домах;
• Цепи постоянного тока в системах зарядки аккумуляторов (до 220 В).

Практические советы

• Выбирая держатель ПН2-100-У3, проверьте соответствие номинала предохранителя - он не должен превышать 100 А;
• При монтаже затягивайте контактные винты усилием 0,5–0,7 Нм - избыточный момент может повредить пластик;
• Не используйте этот держатель в качестве основного коммутационного аппарата - всегда устанавливайте отдельный выключатель перед ним;
• Для трёхфазных систем потребуется три таких держателя - один на каждый полюс;
• Проверяйте целостность контактов при каждом обслуживании - окисление может вызвать перегрев даже при номинальном токе.
