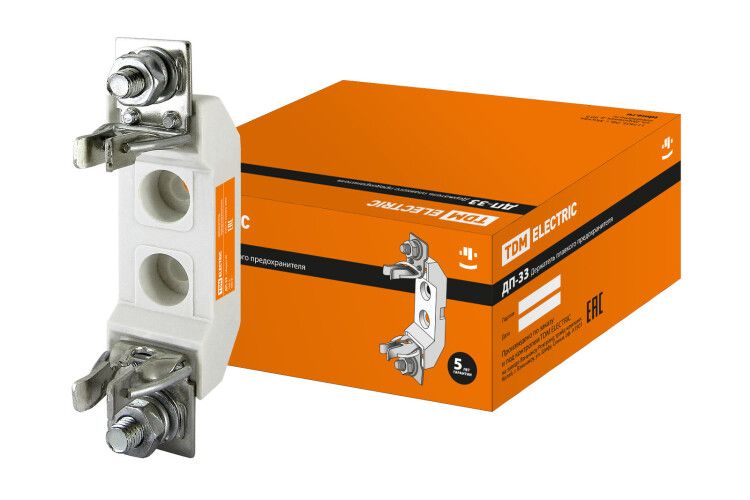

Держатель плавкой вставки ДП-33, габарит 00, 160А - SQ0713-0040 TDM

Держатель плавкой вставки ДП-33, габарит 00, 160А от TDM ELECTRIC предназначен для защиты промышленных цепей от перегрузок и коротких замыканий. Этот держатель совместим с плавкими вставками габарита 00 и рассчитан на номинальный ток 160 А, обеспечивая надежную работу в условиях повышенных нагрузок и широкого температурного диапазона.

Назначение и область применения

Держатель плавкой вставки ДП-33, габарит 00, 160А используется для защиты электрических цепей в промышленном оборудовании. Он применяется в системах, где требуется быстрое и надежное отключение при аварийных режимах - перегрузках или коротких замыканиях.

• Вводно-распределительные устройства (ВРУ)
• Щиты распределительные (ШР, ШРС, ПР)
• Кабельные комплектные устройства (КСО) и щитовые объекты (ЩО)
• Шкафы и ящики управления технологическим оборудованием
• Трансформаторные подстанции

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который держатель способен проводить без нагрева и повреждений.
• Габарит вставки: NH00 (обозначается как “0”) - стандартный размер для промышленных предохранителей, обеспечивающий компактность и совместимость с большинством аналогичных устройств.
• Число полюсов: 2 - позволяет защищать две фазы или два провода одновременно.
• Максимальное рабочее напряжение переменного тока: 160 В - безопасная граница для работы в сетях низкого напряжения.
• Условный номинальный ток короткого замыкания (Iq): 160 кА - способность выдерживать и успешно прерывать очень большие токи КЗ, характерные для мощных промышленных систем.
• Двойное прерывание: Да - вставка имеет двухступенчатую систему гашения дуги, что увеличивает надежность отключения даже при экстремальных токах.
• Расстояние между центрами зажимов: 40 мм - стандартизированный шаг для удобного монтажа и совместимости с шинными системами.
• Температурный диапазон: от –45 C до +60 C - работает в суровых климатических условиях, включая холодные склады и жаркие цеха.

Совместимость и монтаж

Держатель плавкой вставки ДП-33, габарит 00, 160А совместим исключительно с плавкими вставками типа ППНН габарита 00. Установка выполняется путем введения контактных ножей вставки в зажимы держателя. Особенность конструкции - заостренные контакты позволяют легко вставлять и извлекать вставку без значительных усилий.

• Не используйте вставки других типов (например, ПН-2) - они имеют другие габариты и не обеспечат герметичного контакта.
• При монтаже проверьте соответствие расстояния между зажимами 40 мм - это гарантирует правильную посадку и механическую стабильность.
• Подключение силовых проводов осуществляется через болтовые зажимы; момент затяжки должен соответствовать рекомендациям производителя.

Особенности конструкции

• Контакты изготовлены из электротехнической меди с гальваническим покрытием олово-висмут - снижают окисление и обеспечивают долговечный контакт.
• Плавкая вставка выполнена из фосфористой бронзы с точечной сваркой выводов - повышает надежность соединения и термическую стойкость.
• Индикатор срабатывания - визуальное окно на корпусе вставки показывает, когда она перегорела, ускоряя диагностику отказов.
• Корпус вставки заполнен высокочистым кварцевым песком - эффективно гасит электрическую дугу и предотвращает выброс расплавленного металла.

Преимущества

• На 10–20% меньше габариты по сравнению с предохранителями ПН-2 - экономия места в шкафах и щитах.
• Снижение тепловых потерь более чем на 30% - уменьшение нагрева в местах контактов, повышение энергоэффективности системы.
• Высокая коммутационная способность (160 кА) - подходит для мощных промышленных систем с высоким током КЗ.
• Стандарты МЭК - соответствие международным требованиям безопасности и качества.

Ограничения применения

• Не предназначена для работы при напряжении выше 160 В переменного тока - использование в сетях 220/380 В недопустимо.
• Не подходит для защиты цепей постоянного тока - указаны параметры только для переменного тока.
• Требует обязательного использования именно вставок ППНН габарита 00 - другие типы не подходят по размеру и характеристикам.
• Не следует применять в средах с высокой концентрацией агрессивных паров или жидкостей - хотя IP-класс не указан, материалы не предназначены для открытого воздействия химии.

Примеры использования

• Защита входного кабеля питания на 160 А в распределительном щите цеха.
• Обеспечение отключения при КЗ в системе управления насосной станцией.
• Фазовая защита в частотном преобразователе с питанием от сети 160 В.
• Автоматическое отключение в случае перегрузки на линии конвейера в пищевой промышленности.

Практические советы

• Перед заменой вставки всегда отключайте питание и проверяйте отсутствие напряжения - даже при сработавшем индикаторе возможен остаточный заряд.
• Проверяйте состояние контактов держателя перед установкой новой вставки - наличие следов перегрева или окисления требует замены самого держателя.
• При использовании нескольких держателей ДП-33 в одном щите соблюдайте минимальные зазоры между ними - это предотвратит перегрев соседних модулей.
• Храните запасные вставки в сухом месте - влага может повлиять на качество кварцевого наполнителя.
• Держатель ДП-33, габарит 00, 160А от TDM ELECTRIC - один из немногих решений, сочетающих малый размер, высокую коммутационную способность и индикацию срабатывания в одном корпусе.
