Основание ППН габарит 00 И1 УХЛ3 КЭАЗ 120015

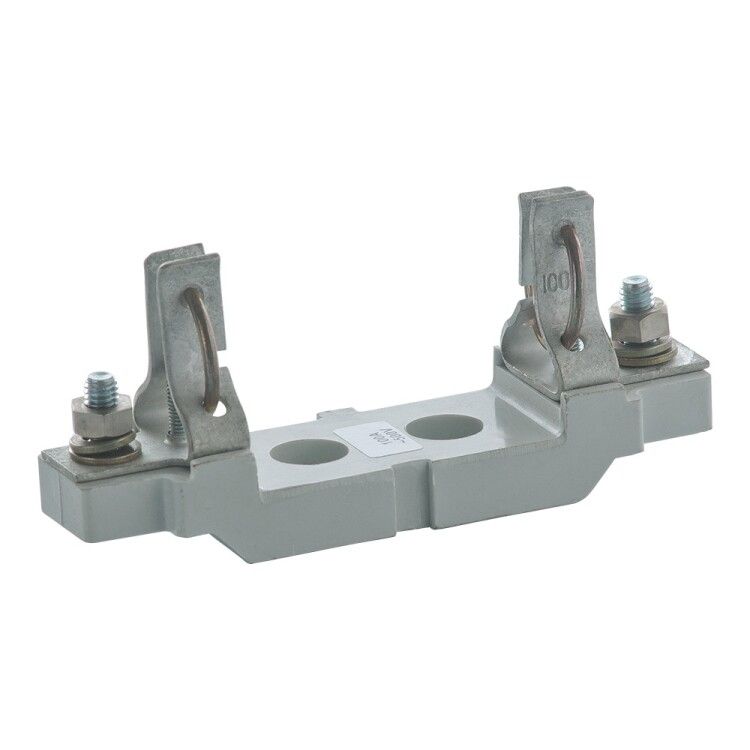

Основание плавкого предохранителя ППН-00-И1-УХЛ3 от КЭАЗ предназначено для установки ножевых предохранителей серии ППН на монтажную плату. Это компонент силовой цепи, обеспечивающий механическую фиксацию и электрический контакт предохранителя в распределительных устройствах до 500 В.

Назначение и область применения

Основание плавкого предохранителя ППН-00-И1-УХЛ3 используется для крепления однополюсных ножевых предохранителей типоразмера 00. Применяется в щитах управления, силовых пультах, аппаратуре автоматизации и других системах, где требуется замена предохранителей без демонтажа всей сборки. Подходит для промышленного оборудования, работающего в условиях умеренного климата (индекс УХЛ3).

Технические характеристики

• Номинальное напряжение: 500 В
• Номинальный ток: 160 А
• Типоразмер: 00 (соответствует стандартным ножевым предохранителям ППН-00)
• Количество полюсов: 1
• Способ монтажа: на монтажную плату (через отверстия для болтов или заклепок)
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий, доступ к токоведущим частям открытый

Совместимость и монтаж

Основание совместимо только с предохранителями серии ППН типоразмера 00. Для монтажа необходимо просверлить отверстия в монтажной плате согласно габаритам основания. Электрические контакты выполнены в виде медных пластин с зажимами для ножей предохранителя - они должны плотно захватывать лезвия без перекоса. После установки проверьте надежность соединения: слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Основание соответствует требованиям ГОСТ Р МЭК 60269-1 и ГОСТ Р МЭК 60269-2-1 для низковольтных предохранителей. Однако из-за степени защиты IP00 использование в открытом исполнении требует обязательного размещения внутри корпуса или шкафа с классом защиты не ниже IP44. Нельзя применять в местах с высокой запыленностью, влагой или риском случайного прикосновения.

Ограничения применения

• Не допускается установка вне защитного кожуха - опасность поражения током!
• Не подходит для монтажа на DIN-рейку - только на монтажную плату.
• Не использовать в помещениях с агрессивными средами (кислоты, щелочи, пары растворителей).
• Работает только с предохранителями ППН-00; другие типоразмеры (например, 000 или 1) не подходят.

Примеры использования

• Щиты управления станков с ЧПУ
• Пульты питания конвейерных линий
• Распределительные коробки в пищевой промышленности (при условии герметичного корпуса)
• Аппаратура автоматического контроля температуры и давления

Практические советы

• Перед монтажом проверьте соответствие номинала предохранителя (до 160 А) и напряжения сети (не более 500 В).
• При затяжке крепежа не переусердствуйте - можно повредить изоляционную базу.
• Заменяйте предохранители только при отключенном питании. Открытые контакты основания ППН-00-И1-УХЛ3 находятся под напряжением даже при вынутом предохранителе, если входящий провод не отсоединен.
• Для удобства обслуживания рекомендуется размещать основание в легко доступной части шкафа, желательно с маркировкой цепи.
