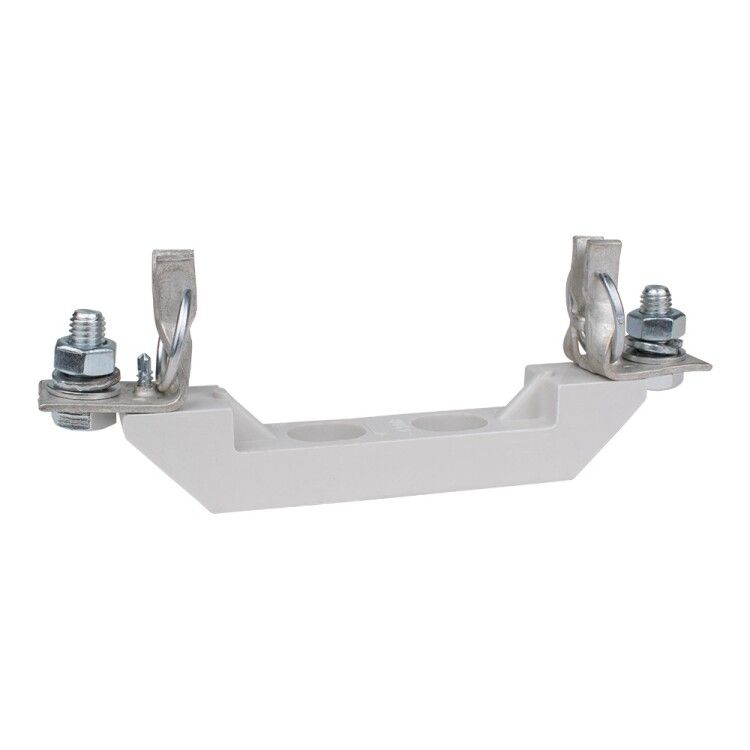

Основание ППН габарит 00 И2 УХЛ3 КЭАЗ 110357

Основание плавкого предохранителя ППН-00-И2-УХЛ3 от КЭАЗ - это компонент для установки плавких вставок серии ППН в распределительных устройствах. Предназначен для работы в промышленных и бытовых сетях переменного тока до 500 В, обеспечивает надёжное механическое и электрическое соединение с вставкой на 160 А.

Назначение и область применения

Основание ППН-00-И2-УХЛ3 используется для фиксации и подключения плавких вставок типа NH00. Применяется в щитах и шкафах распределения энергии на предприятиях, в жилых и общественных зданиях. Подходит для защиты цепей с током до 160 А при перегрузках и коротких замыканиях. Устанавливается в системах с частотой 50–60 Гц и напряжением до 500 В.

Технические характеристики

• Номинальный ток: 160 А
• Конструктивный размер: NH00 - соответствует стандартному формату плавких вставок этого класса
• Тип тока: переменный (AC)
• Количество полюсов: 1
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочее напряжение: до 500 В
• Частота: 50/60 Гц

Совместимость и монтаж

Основание ППН-00-И2-УХЛ3 совместимо только с плавкими вставками стандарта NH00. Монтаж осуществляется на DIN-рейку или в специальные корпуса с креплением через болты. Для подключения используются клеммы, рассчитанные на провода сечением до 50 мм2. Перед установкой убедитесь, что вставка полностью введена в основание - контакт должен быть плотным, без люфта. Нельзя использовать вставки других типов (например, NH0 или NH1) - это нарушит работу защиты.

Безопасность и стандарты

Основание соответствует требованиям к устройствам защиты по ГОСТ Р 50030.3 и международному стандарту IEC 60269-1. Конструкция исключает случайное прикосновение к токоведущим частям при установленной вставке. Однако из-за степени защиты IP20 не допускается использование во влажных, запылённых или наружных условиях.

Преимущества

• Высокая механическая прочность корпуса - выдерживает многократные замены вставок
• Надёжная фиксация вставки - минимизирует риск нагрева и потери контакта
• Простота обслуживания - вставку можно заменить без отключения всей системы, если есть отдельный рубильник
• Совместимость с продукцией КЭАЗ - гарантирует соответствие всех элементов серии ППН

Ограничения применения

• Не применяется в цепях постоянного тока
• Запрещено использование вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги
• Не рекомендуется для установки в местах с высокой вибрацией без дополнительного крепления
• Максимальный рабочий ток - 160 А; превышение вызывает перегрев и выход из строя

Примеры использования

• Защита главного входа в распределительном щите промышленного цеха
• Аварийное отключение насосов и конвейеров на заводе
• Щитовая автоматика в многоэтажных жилых домах
• Комплектация силовых шкафов с вводными автоматическими выключателями

Практические советы

• Выбирая основание ППН-00-И2-УХЛ3, проверьте, чтобы плавкая вставка имела точно такой же номинал (160 А) и тип (NH00)
• При замене вставки всегда отключайте питание - даже при открытом основании токоведущие части остаются под напряжением
• Не используйте основание в составе сборок с другими брендами, если нет подтверждения совместимости - возможны проблемы с тепловым режимом
• Для долговечной работы регулярно осматривайте контакты: окисление или следы нагара требуют замены основания
• При проектировании учтите габариты: размер NH00 требует свободного места вокруг - не устанавливайте слишком близко друг к другу
