Вставка плавкая ППН 33 160А X3 габарит 00 УХЛ3 КЭАЗ 111351

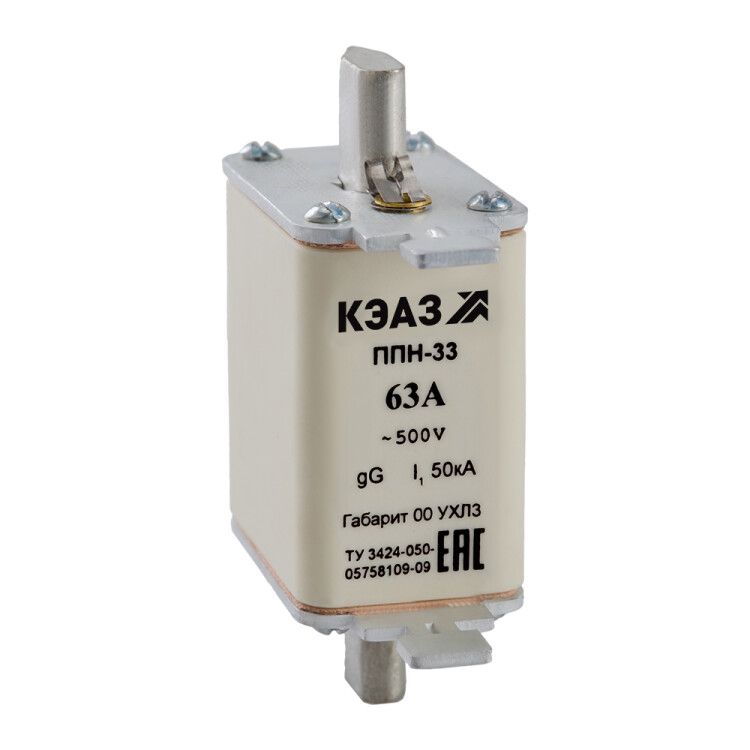

Вставка плавкая ППН-33-X3-00-160А-УХЛ3 от КЭАЗ - это однополюсная плавкая вставка ножевого типа, предназначенная для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в аппаратах с номинальным напряжением до 690 В и током до 160 А, особенно там, где важна надёжность при экстремальных температурах.

Назначение и область применения

Вставка плавкая ППН-33-X3-00-160А-УХЛ3 используется для защиты оборудования в силовых цепях переменного тока частотой 50/60 Гц. Она предназначена для быстрого отключения цепи при аварийных токах, таких как короткое замыкание или длительная перегрузка. Подходит для установки в выключатели нагрузки, рубильники, контакторы и другие коммутационные устройства, работающие в условиях повышенной механической и термической нагрузки.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения
• Категория применения: gL/gG - обеспечивает защиту как от перегрузок, так и от коротких замыканий
• Частота: 50/60 Гц
• Тип исполнения: втычное - устанавливается в держатель путём вставления контактных ножей
• Типоразмер: 00 - соответствует габаритам, совместимым с держателями для предохранителей этого класса
• Мощностные потери: 14,4 Вт - определяет тепловую нагрузку при работе под номинальным током
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температурах от -60 C до +40 C, в условиях повышенной влажности и запылённости
• Количество полюсов: 1
• Индикация срабатывания: верхняя - видимый сигнал через окно в корпусе при перегорании
• Наличие бойка: да - механический указатель выброса при срабатывании, позволяет визуально определить отказ
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в защищённый корпус или держатель
• Способ монтажа: на аппарат - встраивается в специальный держатель, не крепится болтами
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ППН-33-X3-00-160А-УХЛ3 совместима с держателями предохранителей типоразмера 00, используемыми в аппаратах КЭАЗ и других производителей, соответствующих этим габаритам. Монтаж осуществляется путём вставки контактных ножей в держатель - без инструментов. Обязательно проверяйте посадочные размеры держателя перед установкой: ширина ножей должна точно соответствовать зазору в держателе, чтобы избежать нагрева и искрения. Не допускается использование с держателями другого типоразмера - это опасно и нарушает нормы безопасности.

Безопасность и стандарты

Вставка плавкая ППН-33-X3-00-160А-УХЛ3 соответствует требованиям ГОСТ Р 50339.0-2003 и собственным техническим условиям КЭАЗ. Категория gL/gG гарантирует соответствие международным стандартам IEC 60269. Благодаря наличию бойка и индикатора срабатывания, оператор получает визуальную информацию о состоянии вставки. Однако, поскольку степень защиты IP00, она не защищена от прикосновений и попадания сторонних предметов - обязательна установка в закрытом корпусе или держателе с защитными крышками.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно работает даже при серьёзных авариях
• Работает в широком диапазоне температур - подходит для холодных регионов и неотапливаемых помещений
• Наличие бойка и индикатора - ускоряет диагностику и снижает время простоя
• Соответствие российским стандартам - легко заменяется в существующих системах
• Низкие потери мощности (14,4 Вт) - минимизирует нагрев в держателе при постоянной нагрузке

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• Не предназначена для работы вне держателя - IP00 требует обязательной защиты корпусом
• Не рекомендуется использовать в средах с высокой химической активностью или взрывоопасной пылью - несмотря на исполнение УХЛ3, отсутствует герметизация
• Запрещено ремонтировать или восстанавливать - после срабатывания заменяется полностью
• Не подходит для защиты чувствительной электроники - предназначена исключительно для силовой нагрузки

Примеры использования

• Защита двигателей на промышленных станках с номинальным током до 160 А
• Автоматические рубильники и контакторы в цепях управления конвейерами
• Щиты распределения энергии на объектах с низкими температурами (например, холодильные комплексы, ледовые арены)
• Системы питания сварочных аппаратов и тяжёлых электроприводов

Практические советы

• Выбирая вставку ППН-33-X3-00-160А-УХЛ3, всегда сверьте номинальный ток держателя - он должен быть равен или выше 160 А
• Проверьте состояние держателя перед установкой: окисление контактов или деформация пружин могут вызвать перегрев
• При замене - используйте только оригинальные вставки КЭАЗ; аналоги с другими характеристиками могут не сработать в нужный момент
• При эксплуатации в условиях низких температур (-40…-60 C) убедитесь, что держатель также рассчитан на этот диапазон - пластик может стать хрупким
• Не затягивайте держатель слишком сильно - это повреждает контактные поверхности и увеличивает переходное сопротивление
