Основание с держателем к ППН-33 габарит 00, 00С | fusb-33 EKF

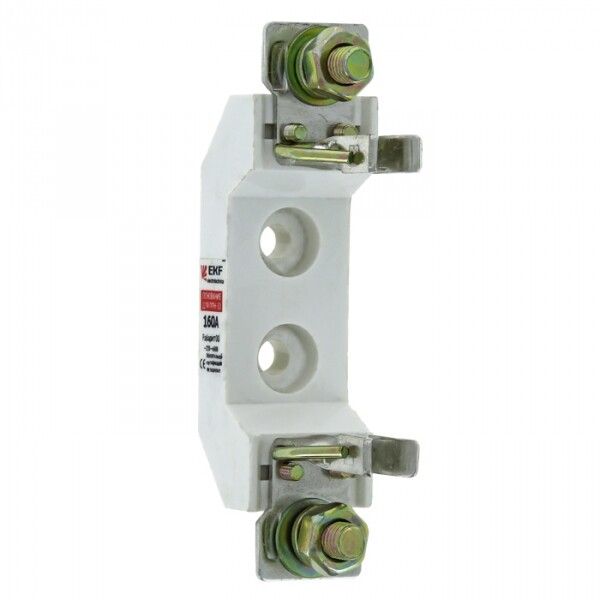

Основание с держателем к ППН-33 габарит 00, 00С от EKF - это элемент для установки плавких предохранителей ППН-33 на монтажную плату. Он обеспечивает надёжное крепление и электрический контакт вставок в распределительных устройствах, где требуется защита цепей до 160 А. Артикул fusb-33 соответствует серии EKF и предназначен для промышленного использования.

Назначение и область применения

Основание с держателем к ППН-33 габарит 00, 00С используется исключительно для фиксации однополюсных плавких предохранителей ППН-33. Его задача - обеспечить механическую устойчивость и электрический контакт между вставкой и силовой цепью. Подходит для установки в распределительных щитах, вводно-распределительных устройствах (ВРУ) и других системах, где применяются предохранители типа gG/gL. Не является самостоятельным устройством защиты - работает только совместно с плавкой вставкой.

Технические характеристики

• Номинальный ток: 160 А - выдерживает постоянный ток до этого значения без перегрева;
• Напряжение: 220 В - рассчитано на работу в сетях с этим значением, хотя предохранители ППН-33 допускают до 660 В;
• Частота: 50 Гц - оптимизировано для стандартной сети переменного тока в России и странах СНГ;
• Количество полюсов: 1 - поддерживает только одну плавкую вставку за один держатель;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - можно использовать в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны;
• Диапазон рабочих температур: от -40 до +55 C - сохраняет работоспособность даже в суровых условиях;
• Материал корпуса: пластик - изоляционный, самозагасающий, устойчивый к воздействию окружающей среды;
• Способ монтажа: монтажная плата - крепится через отверстия и болты на жесткую поверхность, не требует DIN-рейки;
• Нормативный документ: ГОСТ Р 50339.1-92 - соответствие российскому стандарту на предохранители;
• Гарантийный срок: 60 месяцев - длительная гарантия на материал и сборку.

Совместимость и монтаж

Основание с держателем к ППН-33 габарит 00, 00С совместимо **только** с предохранителями ППН-33 габарита 00. Нельзя использовать с другими типами (например, ПН-2, ПР-2, DIAZED). Монтаж выполняется на металлическую или прочную неметаллическую монтажную плиту. Для установки нужны два крепёжных отверстия под болты M4–M5. После закрепления держателя в него вставляется плавкая вставка ППН-33 до характерного щелчка. Контакты внутри держателя уже подготовлены для соединения с проводниками - необходимо подключить вход и выход согласно схеме. Не рекомендуется применять с автоматическими выключателями - это разнотипные системы защиты.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50339.1-92, что гарантирует безопасность при работе в промышленных условиях. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от попадания воды или пыли - поэтому не устанавливается во влажных или запылённых местах без дополнительной оболочки. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при перегреве. Соответствует требованиям безопасности для электромонтажа в соответствии с ПУЭ.

Преимущества

• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде;
• Устойчивость к широкому диапазону температур - надёжна в холодных цехах и на открытых площадках;
• Простота замены вставки - не нужен инструмент, достаточно руками вставить/вынуть предохранитель;
• Фиксация на монтажной плате - позволяет компактно размещать несколько держателей в ограниченном пространстве;
• Долгий срок службы - благодаря качественному пластиковому корпусу и надёжному контакту.

Ограничения применения

• Не подходит для установки на DIN-рейку - требует отдельной монтажной пластины;
• IP20 не обеспечивает защиту от влаги - нельзя использовать в сырых помещениях, на улице или вблизи технологических брызг;
• Поддерживает только одно полюсное подключение - для трёхфазных цепей потребуется три отдельных держателя;
• Не совместим с предохранителями других серий - только с ППН-33 габарита 00;
• Не предназначен для частого коммутирования - служит только для защиты, а не для ручного включения/отключения.

Примеры использования

Основание с держателем к ППН-33 габарит 00, 00С применяется в:

• Щитах управления насосными станциями;
• Распределительных пунктах на заводах и складах;
• Цепях питания конвейеров, компрессоров и другого оборудования мощностью до 160 А;
• Аппаратных шкафах с контролируемыми нагрузками в холодильных камерах;
• Системах автономного энергообеспечения с аккумуляторными батареями и преобразователями.

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия на плате точно совпадали с размерами держателя - отклонение более 1 мм затруднит установку;
• При подключении используйте медные провода сечением не менее 25 мм2 для тока 160 А - меньшее сечение вызовет нагрев;
• Замена вставки должна выполняться при отключенном питании - даже при малом токе есть риск поражения;
• Не используйте держатель в качестве переходника между разными типами предохранителей - это нарушает нормы безопасности;
• При эксплуатации в условиях повышенной вибрации дополнительно закрепите держатель клеем или хомутами - это продлит срок службы контактов.
