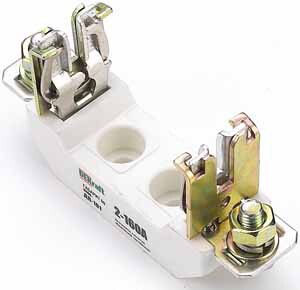

Держатель плавкого предохранителя C10 ДП-101 габ. 00 160А DEKraft 21322DEK APC

Держатель плавкого предохранителя типа 33, габарита 00, ДП-101 от DEKraft предназначен для надёжного крепления и коммутации ножевых предохранителей в распределительных устройствах. Этот элемент обеспечивает безопасную замену предохранителей в условиях высоких токов и требует минимального обслуживания.

Назначение и область применения

Держатель плавкого предохранителя ДП-101 используется для установки ножевых вставок габарита NH00 в силовые цепи переменного тока. Применяется в системах распределения электроэнергии на предприятиях, в щитовых, на производственных линиях и в оборудовании с высокими нагрузками. Подходит для работы в составе автоматических выключателей, контакторов и других устройств, где требуется быстрая замена предохранителя при аварийном отключении.

Технические характеристики

• Номинальный ток: до 160 А
• Номинальное рабочее напряжение: 660 В AC
• Габарит предохранителя: NH00 (соответствует классу 0)
• Количество полюсов: 1
• Тип присоединения: болтовое (для подключения медных шин или кабелей)
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Степень защиты: IP00 - без защиты от внешних воздействий, рассчитан на установку внутри закрытых корпусов
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом, без конденсации влаги
• Соответствие стандартам: IEC 60269-1-98
• Расстояние между центрами шин: да - совместим с типовой компоновкой шинных систем

Совместимость и монтаж

Держатель ДП-101 совместим только с ножевыми предохранителями габарита NH00. Для правильной установки необходимо:

• Закрепить держатель на стандартной DIN-рейке шириной 35 мм;
• Подключить входные и выходные провода через болтовые зажимы - момент затяжки не более 1,5 Нм;
• Не использовать с предохранителями других габаритов (например, NH0, NH1);
• Обеспечить доступ к предохранителю для замены - держатель не имеет крышки, поэтому требует наличия защитного кожуха или шкафа.

Безопасность и стандарты

Держатель соответствует требованиям стандарта IEC 60269-1-98, который регламентирует безопасность и испытания ножевых предохранителей. Конструкция выдерживает динамические удары при коротком замыкании, что гарантирует сохранение целостности прибора даже при максимальных токовых перегрузках. Однако из-за степени защиты IP00 он не защищён от прикосновений, пыли и влаги - обязательна установка в закрытом электрощите.

Преимущества

• Высокая механическая прочность корпуса - устойчив к вибрациям и ударам;
• Надёжная фиксация предохранителя - исключает самопроизвольное выпадение;
• Простая замена вставки - не требует инструментов, достаточно потянуть за ручку;
• Совместимость с промышленными шинными системами благодаря точному шагу крепления;
• Произведён в соответствии с технологиями DEKraft - проверенная серия для тяжёлых условий эксплуатации.

Ограничения применения

• Не допускается использование вне закрытых электрощитов - степень защиты IP00 не позволяет работать в открытой среде;
• Не предназначено для постоянного подключения/отключения под нагрузкой - только для замены предохранителя после срабатывания;
• Не совместим с предохранителями габаритов NH0, NH1, NH2 - только NH00;
• Не рекомендован для применений с частотой выше 50 Гц - ограничен по нормативу IEC 60269;
• Не подходит для помещений с повышенной влажностью, запылённостью или агрессивной средой без дополнительной защиты.

Примеры использования

• Щиты управления насосными станциями;
• Распределительные пункты на заводах с мощными двигателями;
• Конвейерные системы с частотными преобразователями;
• Электрощиты в пищевой и химической промышленности (при наличии герметичного корпуса);
• Цепи питания сварочных аппаратов и печей сопротивления.

Практические советы

• Перед заменой предохранителя всегда отключайте питание - даже при отключенном автомате возможен контакт с токоведущими частями;
• Выбирайте предохранитель с номиналом тока, близким к рабочему, но не превышающим 125% от максимальной нагрузки;
• Проверяйте плотность затяжки болтов при первом монтаже - слабый контакт вызывает нагрев и преждевременный выход из строя;
• Для удобства обслуживания используйте держатели с цветовой маркировкой или этикетками;
• Держатель ДП-101 от DEKraft - часть серии ПН-101, которая широко распространена в России и странах СНГ - легко найти аналоги и запчасти.
