Предохранитель ножевой тип 33, габарит 00, 125А | 21307DEK DEKraft APC

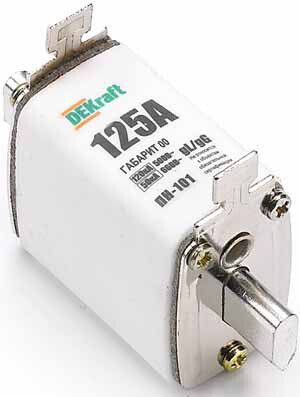

Вставка плавкая ножевая ПН-101, тип 33, габарит 00, 125А от DEKraft - это однополюсный предохранитель для защиты цепей от перегрузок и коротких замыканий в промышленном оборудовании. Артикул 21307dek рассчитан на работу в сетях до 660 В и подходит для установки на аппаратах с ножевыми контактами.

Назначение и область применения

Вставка плавкая ПН-101 предназначена для защиты электрических цепей переменного тока с частотой 50 Гц. Применяется в распределительных щитах, пускателях, контакторах и других аппаратах, где требуется надёжная защита от сверхтоков. Подходит для однофазных и трёхфазных систем. Область применения - промышленное оборудование, станки, конвейеры, системы автоматизации. Устройство соответствует требованиям компании DEKraft и используется в её продуктах.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой предназначен предохранитель;
• Номинальная отключающая способность: 50 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать;
• Габарит: 00 - стандартный размер, совместимый с держателями типа 00;
• Количество полюсов: 1 - однополюсная конструкция, требует установки в каждом фазном проводе отдельно;
• Категория применения: gL/gG - обеспечивает защиту как от длительной перегрузки, так и от высоких токов КЗ;
• Климатическое исполнение: УХЛ3 - работает при температурах от –45 C до +60 C, подходит для умеренного и холодного климата;
• Степень защиты: IP00 - вставка не имеет внешней защиты, требует установки в корпус или держатель с защитой;
• Метод монтажа: на аппарат - вставляется в специальные зажимы (ножевые держатели), не крепится болтами;
• Нормативные документы: ГОСТ Р 50339.0–2003, ГОСТ 50339.2–2003 - соответствие российским стандартам на предохранители.

Совместимость и монтаж

Вставка ПН-101, тип 33, габарит 00 совместима со всеми держателями, выполненными по стандарту для габарита 00. Монтаж осуществляется путём введения ножевых контактов в зажимы держателя - без инструментов. Для работы необходимо использовать только сертифицированные держатели, соответствующие классу 125 А. Нельзя устанавливать вставку в держатели большего габарита (например, 0 или 1) - это нарушает механическую и электрическую совместимость. Также запрещено использование адаптеров или самодельных решений.

Безопасность и стандарты

Вставка выполнена в соответствии с ГОСТ Р 50339.0–2003 и ГОСТ 50339.2–2003, что гарантирует контроль качества и безопасность при работе. Категория gL/gG обеспечивает селективную защиту: быстрое отключение при КЗ и медленное - при перегрузках. Отключение происходит за счёт плавления металлической нити внутри кварцевого песка, что снижает риск возгорания. Однако из-за степени защиты IP00 вставка не защищена от прикосновения - работа возможна только после отключения питания и в закрытом корпусе.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных объектов;
• Компактный размер габарита 00 - экономит место в шкафах управления;
• Работает в широком диапазоне температур - от –45 C до +60 C, подходит для неотапливаемых помещений;
• Индикация сработавшего состояния - визуальное определение отказа без вскрытия держателя;
• Экономичность - низкая стоимость по сравнению с автоматическими выключателями аналогичной мощности.

Ограничения применения

• Не допускается применение вне держателя - вставка не имеет изоляции и опасна при прикосновении;
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц;
• Не рекомендуется для сред с повышенной влажностью, пылью или химически активной средой - степень защиты IP00 исключает любую защиту от окружающей среды;
• Не является устройством коммутации - нельзя включать/выключать нагрузку вручную через вставку;
• После срабатывания требует замены - восстановление невозможно.

Примеры использования

• Защита двигателя 55 кВт в пускателе с контактором;
• Фазовая защита вводного автомата в распределительном щите станка;
• Обеспечение безопасности кабельной линии 125 А в цеховой сети;
• Дополнительная защита преобразователя частоты в системе автоматизации.

Практические советы

• Перед заменой всегда отключайте питание и проверяйте отсутствие напряжения - даже при выключенном оборудовании есть потенциальная опасность;
• Выбирайте вставку точно по номинальному току - замена на меньший номинал вызывает ложные срабатывания, больший - теряет защиту;
• Проверяйте состояние держателя перед установкой новой вставки - окисленные или повреждённые контакты могут нагреваться и вызывать аварию;
• При использовании в условиях низких температур (ниже –20 C) убедитесь, что держатель и вставка хранились в тепле - резкий перепад может повлиять на материал;
• Запасные вставки храните в сухом месте, избегайте попадания пыли - грязь на контактах снижает надёжность.
