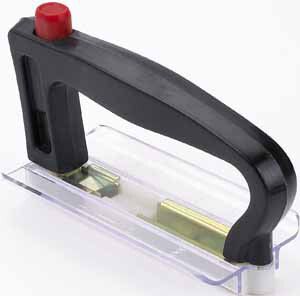

Рукоятка для съема предохранителей ПН-101, РС-101 DEKraft 21326DEK

Рукоятка для съема предохранителей ножевых DEKRAFT 21326dek - инструмент для безопасного извлечения и установки ножевых предохранителей серии ПН-101, предназначенная для работы в распределительных устройствах с током до 1000 А. Подходит для предохранителей по ГОСТ Р 50339 и IEC 60269.

Назначение и область применения

Рукоятка для съема предохранителей ножевых DEKRAFT 21326dek используется для удаления и установки ножевых предохранителей в держателях без прямого контакта с токоведущими частями. Применяется в электроустановках с напряжением до 1000 В, где установлены предохранители серии ПН-101, а также аналогичные модели других производителей, соответствующие стандартам IEC 60269-1-98 и ГОСТ Р 50339. Часто применяется на промышленных объектах: в щитах управления, силовых пультах, цехах с высокой нагрузкой.

Технические характеристики

• Тип изделия: рукоятка для съема предохранителей
• Габариты совместимости: 00, 1, 2, 3 (по классификации ПН-101)
• Номинальный ток: до 1000 А
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Степень защиты: IP00 - не имеет защиты от внешних воздействий, рассчитана на использование внутри закрытых корпусов
• Нормативный документ: IEC 60269-1-98

Совместимость и монтаж

Рукоятка для съема предохранителей ножевых DEKRAFT 21326dek совместима с держателями предохранителей серии ПН-101, а также с другими моделями, имеющими те же габариты и форму ножей. Конструкция позволяет захватывать ножи предохранителя с двух сторон, обеспечивая устойчивый захват даже при слегка окисленных контактах. Монтаж не требует инструмента - рукоятка просто надевается на ножи предохранителя перед вытягиванием. Для замены предохранителя необходимо отключить питание и соблюдать правила безопасности.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60269-1-98, который регламентирует параметры ножевых предохранителей и средства их обслуживания. Несмотря на отсутствие степени защиты (IP00), рукоятка проектировалась исключительно для внутреннего использования в закрытых коммутационных ячейках, что снижает риск поражения током при правильном применении. Работа с предохранителем должна выполняться только после отключения питания и проверки отсутствия напряжения.

Преимущества

• Широкая верхняя часть рукоятки обеспечивает удобный хват и снижает усилие при извлечении
• Поддерживает все основные габариты (00–3) - одна рукоятка заменяет несколько специализированных инструментов
• Совместима с предохранителями не только DEKRAFT, но и других производителей, соответствующих IEC 60269
• Не требует зарядки, обслуживания или запчастей - механическая, долговечная конструкция

Ограничения применения

• Не предназначена для работы под напряжением - использование при включенном оборудовании опасно!
• IP00 - нельзя применять в открытых, пыльных, влажных или наружных условиях
• Не подходит для предохранителей с другим типом крепления (например, ввинчиваемые или штыревые)
• Не рекомендуется для предохранителей с номиналом выше 1000 А - возможен перегруз и повреждение

Примеры использования

• Замена предохранителя в силовой панели промышленного станка
• Обслуживание распределительного щита на заводе с использованием предохранителей ПН-101
• Техобслуживание систем автоматизации, где используются ножевые предохранители по стандарту IEC 60269
• Электромонтажные работы в зонах с ограниченным доступом, где требуется точный захват ножей

Практические советы

• Перед работой всегда проверяйте соответствие габаритов предохранителя (00, 1, 2, 3) - неверный размер может привести к проскальзыванию
• При наличии окисления на ножах предохранителя используйте рукоятку осторожно - избыточное усилие может деформировать контактную площадку
• Храните рукоятку для съема предохранителей ножевых DEKRAFT 21326dek в сухом месте, чтобы избежать коррозии металлических элементов
• Рекомендуется иметь запасную рукоятку - особенно в местах с частой заменой предохранителей
• Не используйте рукоятку как рычаг или ударный инструмент - она не рассчитана на механические нагрузки вне своего назначения
