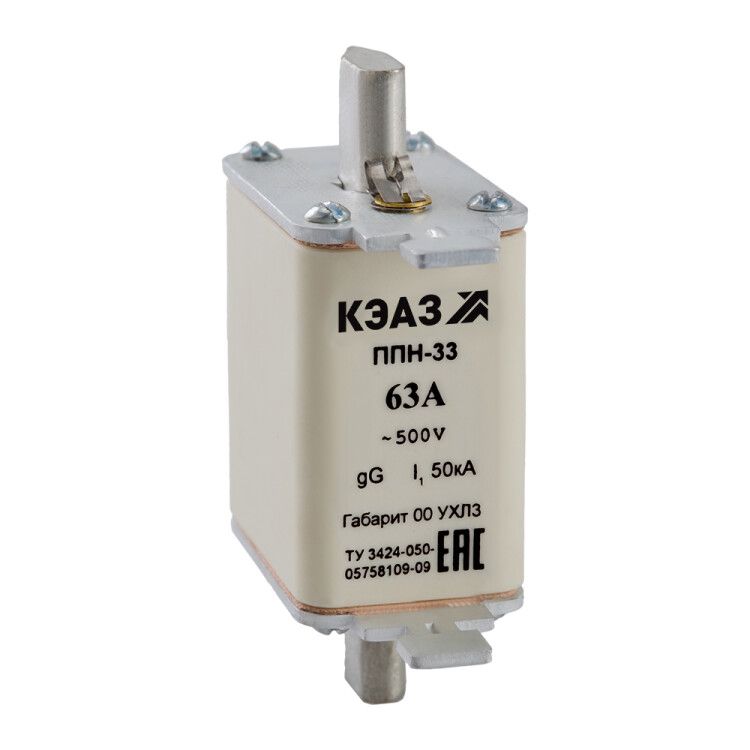

Вставка плавкая ППН 33 125А X3 габарит 00 УХЛ3 КЭАЗ 111349

Вставка плавкая ППН-33-X3-00-125А УХЛ3 от КЭАЗ - это однополюсная плавкая вставка ножевого типа, предназначенная для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в аппаратах с номинальным напряжением до 690 В и током до 125 А, соответствует требованиям ГОСТ Р 50339.0-2003 и ТУ3424-050-05758109-2009.

Назначение и область применения

Вставка плавкая ППН-33-X3-00-125А УХЛ3 используется для защиты электрических цепей в распределительных устройствах, контакторах, рубильниках и других силовых аппаратах. Подходит для работы в условиях повышенной нагрузки, где требуется быстрое отключение при аварийных режимах. Область применения - промышленные объекты: станки, конвейеры, системы управления, трансформаторные подстанции.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения
• Категория применения: gL/gG - универсальная защита кабелей и оборудования, включая высокие импульсы тока
• Частота: 50/60 Гц - совместима с сетями России и стран с любым стандартом частоты
• Типоразмер: 00 - компактный формат, подходящий для большинства стандартных держателей
• Мощностные потери: 12,2 Вт - определённая тепловая нагрузка при работе на номинальном токе
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчив к влаге и перепадам температур
• Исполнение: втычное - вставляется в держатель контактными ножами
• Индикация срабатывания: верхняя - видимый сигнал при перегорании через окно в корпусе
• Наличие бойка: да - механический указатель выброса при срабатывании
• Степень защиты: IP00 - не имеет внешней изоляции, требует установки в защищённый корпус или держатель
• Количество полюсов: 1

Совместимость и монтаж

Вставка плавкая ППН-33-X3-00-125А УХЛ3 предназначена для установки в держатели, соответствующие типоразмеру 00. Монтаж осуществляется путём введения контактных ножей в зажимы аппарата - без инструментов. Для надёжного соединения важно соблюдать усилие затяжки, указанное в руководстве держателя. Нельзя использовать с держателями другого типоразмера - риск перегрева и выхода из строя.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50339.0-2003 и ТУ3424-050-05758109-2009, что гарантирует соответствие требованиям безопасности и надёжности. Бойковый механизм обеспечивает визуальное и механическое подтверждение срабатывания. Учитывая степень защиты IP00, вставка должна всегда использоваться внутри закрытых корпусов или держателей с классом защиты не ниже IP44.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает оборудование даже при серьёзных КЗ
• Универсальность категории gL/gG - подходит как для кабелей, так и для двигателей и преобразователей
• Встроенный индикатор и бойк - позволяют быстро выявить сработавшую вставку без вскрытия корпуса
• Работа при экстремальных температурах - подходит для холодных регионов и открытых площадок
• Произведено КЭАЗ - проверенная российская продукция с длительным сроком службы

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока AC
• IP00 - нельзя устанавливать вне защитного корпуса; риск поражения током и повреждения при доступе к контактам
• Не рекомендовано использование в средах с высокой запылённостью без дополнительной герметизации держателя
• Подходит только для держателей типоразмера 00 - несовместима с другими размерами (например, 000, 1, 2)
• Не является устройством автоматического восстановления - после срабатывания требует замены

Примеры использования

• Защита входного кабеля двигателя 75 кВт на конвейере
• Фазовая защита в распределительном щите станка с ЧПУ
• Автоматическая защита трансформатора 630 кВА в промышленном цехе
• Комплектация держателей в ячейках КРУ 690 В

Практические советы

• При замене вставки обязательно отключите питание и используйте изолирующие средства - даже при отключенном оборудовании возможен остаточный заряд
• Проверьте состояние держателя перед установкой новой вставки - окисление или деформация контактов снижают надёжность
• Убедитесь, что выбранный держатель рассчитан на ток 125 А и типоразмер 00 - не все держатели одинаково рассчитаны
• При эксплуатации в условиях низких температур (-40…-60 C) допускается медленное срабатывание - это нормально, не свидетельствует о неисправности
• Храните вставки в сухом месте - хотя они устойчивы к влаге, попадание воды внутрь корпуса держателя может вызвать пробой
