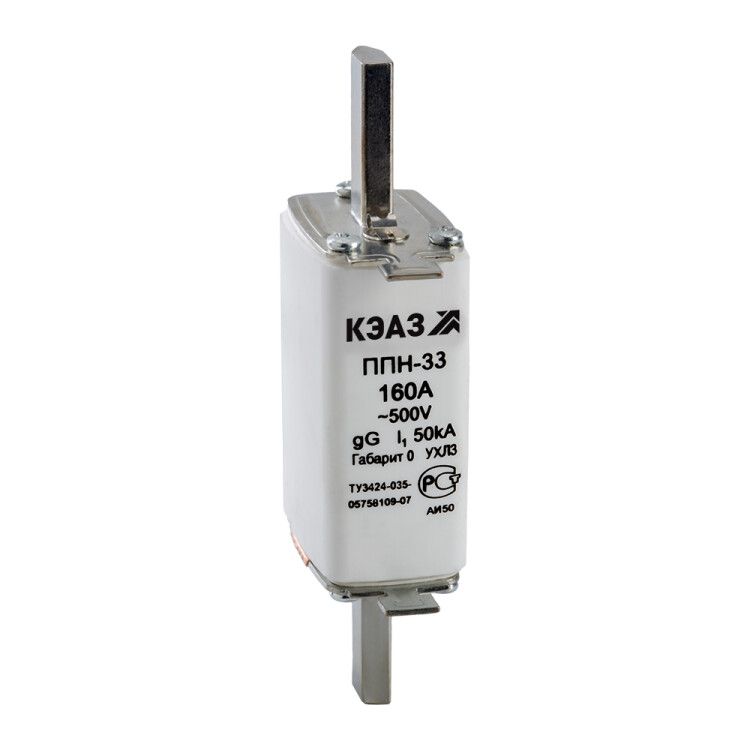

Вставка плавкая ППН 33 125А X3 габарит 0 УХЛ3 КЭАЗ 111339

Вставка плавкая ППН-33-X3-0-125А УХЛ3 от КЭАЗ - это однополюсная плавкая вставка ножевого типа, предназначенная для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в распределительных устройствах, контакторах и коммутационной аппаратуре, где требуется надёжная и быстродействующая защита с высокой отключающей способностью.

Назначение и область применения

Вставка плавкая ППН-33-X3-0-125А УХЛ3 используется для защиты электрических цепей с номинальным током до 125 А и напряжением до 690 В переменного тока частотой 50/60 Гц. Относится к категории gL/gG - значит, обеспечивает защиту как от длительных перегрузок, так и от сверхтоков при коротком замыкании. Подходит для установки в силовое оборудование: пускатели, автоматические выключатели, рубильники, преобразователи частоты, станки и конвейеры.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 690 В AC
• Отключающая способность: 50 кА - способна безопасно прервать ток короткого замыкания до этого значения
• Тип тока: Переменный (AC)
• Частота: 50/60 Гц
• Количество полюсов: 1
• Типоразмер: 0 - соответствует стандартному габариту для ножевых предохранителей
• Мощность потерь: 12,2 Вт - показатель тепловых потерь при работе на номинальном токе
• Индикация срабатывания: верхняя - видимый механический выброс бойка при перегорании
• Климатическое исполнение: УХЛ3 - рассчитана на работу в условиях умеренного и холодного климата, в закрытых помещениях с возможными колебаниями влажности
• Диапазон рабочих температур: от -60 C до +40 C
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или защищённую среду
• Способ монтажа: на аппарат - фиксируется в специальные зажимы предохранительных держателей
• Наличие бойка: да - позволяет визуально определить сработавшую вставку
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2008

Совместимость и монтаж

Вставка плавкая ППН-33-X3-0-125А УХЛ3 совместима с держателями предохранителей типоразмера 0, используемыми в оборудовании КЭАЗ и других производителей, соответствующих ГОСТ. Монтаж осуществляется путём вставления ножевых контактных пластин в зажимы держателя - без инструментов. Бойк на верхнем конце вставки легко заметен при срабатывании, что ускоряет диагностику. Обязательно проверяйте соответствие типоразмера 0 перед установкой - использование в другом типоразмере недопустимо.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям ТУ3424-050-05758109-2008. Категория применения gL/gG гарантирует селективность и координированную работу с другими устройствами защиты. Наличие бойка повышает безопасность обслуживания - оператор сразу видит, что вставка сработала. Однако из-за степени защиты IP00 вставка не предназначена для открытой установки - обязательно использовать в герметичных или защищённых держателях.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сетей с большими токами КЗ
• Надёжная индикация через бойк - исключает необходимость тестирования
• Низкие тепловые потери (12,2 Вт) - снижают нагрев держателя и увеличивают срок службы
• Совместимость со стандартными держателями типоразмера 0 - универсальность в сборке
• Устойчивость к широкому диапазону температур - работает даже в неотапливаемых помещениях зимой

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• IP00 - нельзя устанавливать вне защитного корпуса; риск поражения током и попадания пыли/влаги
• Не рекомендовано применение в местах с частыми вибрациями без дополнительной фиксации - возможно самопроизвольное выпадение
• Не подлежит восстановлению после срабатывания - обязательна замена
• Температура выше +40 C снижает допустимую нагрузку - необходимо учитывать температурную дератинг

Примеры использования

• Защита входных цепей частотных преобразователей на 690 В
• Фазовая защита в пускателях КЭАЗ серии ПМЛ
• Обеспечение селективной защиты в щитах управления станков
• Встраивание в модульные комплекты распределительных устройств
• Замена аналогов в старых системах, где установлены предохранители типоразмера 0

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена - даже при сработавшей вставке есть опасность!
• Проверьте, чтобы держатель был чистым и не имел следов перегрева - повреждённый держатель может вызвать повторное срабатывание
• При использовании в условиях низких температур (-40…-60 C) убедитесь, что вставка хранилась в помещении минимум 2 часа перед установкой - материал становится хрупким при резком охлаждении
• Не затягивайте зажимы держателя слишком сильно - это может деформировать ножевые контакты и привести к перегреву
• При проектировании системы учтите, что вставка ППН-33-X3-0-125А УХЛ3 - одноразовая; запасные элементы должны быть в наличии
